控制電機功率	0.37-15KW
控制電壓	380V
電壓調節范圍	0-380V
頻率可調范圍	0HZ--600HZ
額定電流	100A
結構形式	柜式
品牌	丹力
加工定制	是
質量認證	CCCF

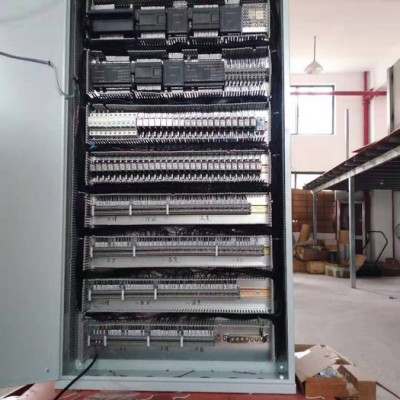

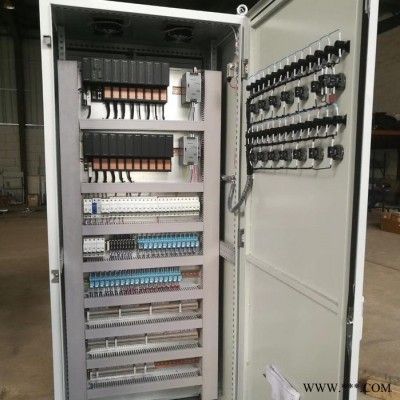

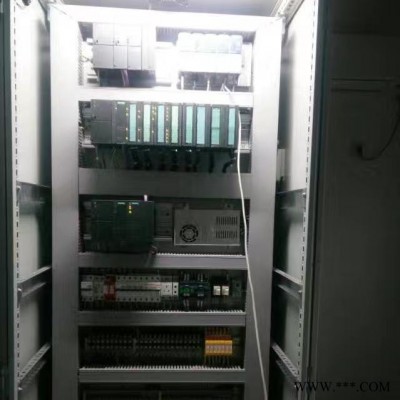

變頻控制柜是技術人員充分吸收國內外水泵控制的先進經驗，經過多年生產和應用，不斷完善優化后，精心設計制作而成。
變頻控制柜產品具有過載、短路、缺相保護以及泵體漏水，電機超溫及漏電等多種保護功能及齊全的狀態顯示，并具備單泵及多泵控制工作模式，多種主備泵切換方式及各類起動方式?？蓮V泛適用于工農業生產及各類建筑的給水、排水、消防、噴淋管網增壓以及暖通空調冷熱水循環等多種場合的自動控制。
變頻控制柜內在質量?jī)?yōu)良，外形美觀耐用，安裝操作方便，是各類水泵安全可靠的伴侶
控制類型
1、液位控制：該控制柜配高性能Key浮球開關，根據液位的高、低變化，自動控制給排水泵的開、停。
2、壓力控制：外接電接點壓力表或壓力控制器，可根據管網壓力的變化自動開泵、關泵，本型大量應用于生活給水及消防增壓系統。
3、溫度控制：外接溫度控制器，根據設定的溫度范圍開泵或關泵，應用于恒溫、熱交換系統等需溫度控制的場合。
4、時間控制：機箱面板設有時間設定按扭和顯示器，用戶可根據定時需要控制水泵的開啟和關閉，適用于各種定時或有規律的間歇式工作方式的控制。

功能介紹
1、變頻控制柜的電源切換與保護功能
變頻控制柜通常設計有斷路器元件，它連接著進線電源，可以幫助變頻控制柜完成電路的通斷操作，并能夠在電路和變頻器出現短路或過載時提供保護。此外變頻柜還可以在電機維護時切斷電源保證操作人員安全。
2、變頻控制柜的變頻調速功能
變頻控制柜的控制面板上設置有變頻調速用的電位器，可以根據操作人員的輸出頻率，向電機輸送指令信號，控制電機的轉速。變頻控制柜中的部分產品設置有工頻切換功能，以保證在變頻器出現故障時，通過自動控制回路將電動機切換回工頻電源。
3、變頻控制柜的直觀控制功能
變頻控制柜的柜體上設計有顯示設備與操作面板，它與變頻控制柜內部的電器元件相連，可以直觀顯示變頻控制柜的運行狀態，同時方便操作人員控制變頻裝置的運行，及對電機等被控制設備進行現場操作。
變頻控制柜的柜體上，還安裝有各種儀器儀表及指示燈，例如電壓表、電流表、頻率表，及電源指示燈、報警指示燈、運行指示燈、工頻指示燈等。變頻控制柜的運行及操作狀態，可以直接反應在各項儀表及指示燈上，實現對變頻器工作狀態的時時監測。
4、變頻控制柜的安全防護功能
變頻控制柜將各種包括變頻器在內的各種電氣元件都集中在柜體內，這樣可以減少外部環境對電氣元件的影響程度，降低電氣元件受環境污染的程度，也降低變頻控制柜操作人員的觸電危險，因此具有較好的安全防護效果
技術參數
1、變頻控制柜.直接啟動控制柜
控制電機功率：0.37-15KW；
控制電壓：380V；
控制水泵臺數：1-4臺。
2、變頻控制柜.三角啟動
控制電機功率：15-90KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
3、變頻控制柜.自動減壓?jiǎn)?dòng)控制柜
控制電機功率：15-160KW；
控制電壓：380V；
控制水泵臺數：1-5臺。
4、變頻控制柜.全自動變頻調速控制柜
控制電機功率：0.18-250KW；控制電壓：380V；
控制電機臺數：1-7臺；
壓力控制精度:0.02MPa或-0.02MPa。

元器件品牌：
ABB變頻器是由ABB集團研發、生產、銷售的知名變頻器品牌。主要用于控制和調節三相交流異步電機的速度，并以其穩定的性能、豐富的組合功能、高性能的矢量控制技術、低速高轉矩輸出、良好的動態特性及的過載能力，在變頻器市場占據著重要的地位。
變頻器的工作原理：
通過將380V交流電壓整流濾波成為平滑的510V直流電壓，再通過逆變器件將510V直流電壓變成頻率與電壓均可調的交流電壓，電壓調節范圍在0V--380之間；頻率可調范圍在0HZ--600HZ之間。以達到控制電動機無極調速的目的。

變頻控制柜內其它主要元器件的選用
我公司的變頻控制柜選用國內外具有良好品牌聲譽和質量的廠家，如接觸器主要選用施耐德、正泰等品牌、斷路器主要選用施耐德、常熟、上海人民、三菱、正泰等品牌，指示燈、按鈕也選用施耐德、正泰的品牌，中間繼電器等也選用正泰、施耐德等質量的品牌， PLC選用西門子品牌。良好的設計加上可靠的元器件是確保我們控制柜質量的重要保證。我們一般做了工頻和變頻互相切換功能，當變頻器出現問題時，可以切換到工頻運行狀態，提高了事故的應對的靈活性。自耦變壓器采用正泰的產品，針對不同的客戶要求，選用不同的配置，如果客戶注重質量和穩定，對于工程造價稍有余量，我們的元器件一般選用施耐德，變頻器選用ABB，施耐德；如果客戶追求性價比，我們會配置正泰、英輝騰的變頻器為客戶節省成本。
