| 產品系列 | CHV中壓系列 |
|---|---|
| 應用范圍 | 通用 |
| 電源相數 | 多相 |
| 額定電壓 | 3AC660 3AC1140（V） |
| 供電電壓 | 中壓 |
| 適配電機功率 | 0.37（kW） |
| 濾波器 | 內置濾波器 |
| 直流電源性質 | 電壓型 |
| 控制方式 | 電壓矢量 |
| 輸出電壓調節方式 | 看圖解 |
| 外型 | 鐵殼 |
| 營銷方式 | 現貨 |
| 物料編號 | 07 |
| 額定電流 | 28/22（A） |
| 品牌 | INVT/英威騰 |
| 型號 | CHV100-018G-6 |

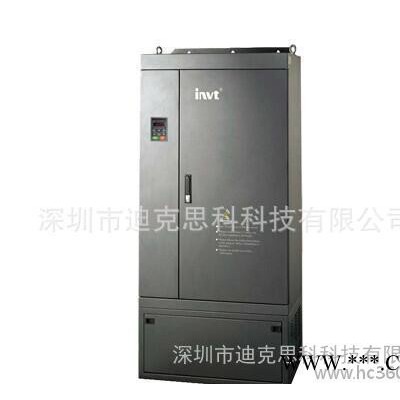

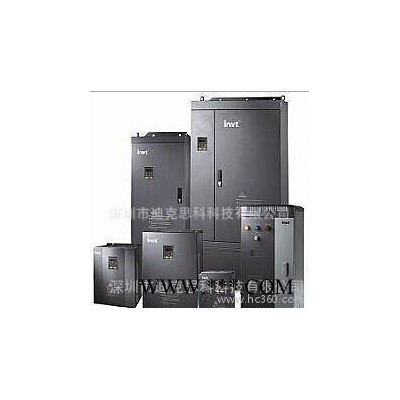

CHV中壓系列矢量變頻器
采用雙CPU（DSP+MCU）控制平臺、實現功能算法與性能算法的分離，采用光纖傳導驅動，系統具備高可靠性和高穩定性。
技術特點
功率范圍：15kW~1500 kW
⊙輸入電源：三相AC660V或三相AC1140V，50Hz；
⊙控制方法：無PG矢量控制、有PG矢量控制、轉矩控制、V/F控制；
⊙起動轉矩：有PG矢量控制OHz/180％(VC)：無PG矢量控制0.5Hz/150％(SVC)；
⊙對重負荷實現軟起動和軟停車，起動電流小，起動速度平穩，對電網沖擊??；
⊙S形曲線可根據現場工況靈活調整，減少起動時對設備的動張力；
⊙多達27種運行控制及保護，如過流、過壓、過載、欠壓、缺相、短路等；
⊙可按客戶要求選配擴展卡；
⊙可選擇防爆設計。
行業應用
⊙礦井中的帶式輸送機、刮板運輸機、給煤機、風機、水泵、機油泵、油田的潛油電泵等。
選型表
（1）電源電壓：3AC660V±15%
型號 | 恒轉矩（CT） | 冷卻方式 | |||
額定輸出功率（KW） | 額定輸入電流（A） | 額定輸出電流（A） | 風冷 | 水冷防爆 | |
CHV100-018G-6 | 18.5 | 28 | 22 | 標準機型，同一機箱尺寸 | 非標產品 |
CHV100-022G-6 | 22.0 | 38 | 28 | ||
CHV100-030G-6 | 30.0 | 40 | 35 | 標準產品 | |
CHV100-037G-6 | 37.0 | 47 | 45 | ||
CHV100-045G-6 | 45.0 | 55 | 52 | ||
CHV100-055G-6 | 55.0 | 65 | 63 | 標準機型，同一機箱尺寸 | |
CHV100-075G-6 | 75.0 | 85 | 86 | ||
CHV100-090G-6 | 90.0 | 95 | 98 | ||
CHV100-110G-6 | 110.0 | 118 | 121 | ||
CHV100-132G-6 | 132.0 | 145 | 150 | 標準機型，同一機箱尺寸 | 標準產品 |
CHV100-160G-6 | 160.0 | 165 | 175 | ||
CHV100-185G-6 | 185.0 | 190 | 198 | ||
CHV100-200G-6 | 200.0 | 210 | 218 | 標準產品 | |
CHV100-220G-6 | 220.0 | 230 | 240 | ||
CHV100-250G-6 | 250.0 | 255 | 270 | ||
CHV100-280G-6 | 280.0 | 290 | 305 | 標準機型，同一機箱尺寸 | |
CHV100-315G-6 | 315.0 | 334 | 350 | ||
CHV100-350G-6 | 350.0 | 360 | 380 | 標準產品 | |
CHV100-400G-6 | 400.0 | 411 | 430 | 標準機型，同一機箱尺寸 | |
CHV100-500G-6 | 500.0 | 518 | 540 | ||
CHV100-560G-6 | 560.0 | 578 | 600 | 非標產品 | |
CHV100-630G-6 | 630.0 | 655 | 680 | ||
（2）電源電壓：3AC1140V±15%
型號 | 恒轉矩（CT） | 冷卻方式 | |||
額定輸出功率（KW） | 額定輸入電流（A） | 額定輸出電流（A） | 風冷 | 水冷防爆 | |
CHV100-037G-12 | 37.0 | 24 | 24 | 標準機型，同一機箱尺寸 | 非標產品 |
CHV100-045G-12 | 45.0 | 29 | 31 | ||
CHV100-055G-12 | 55.0 | 35 | 38 | ||
CHV100-075G-12 | 75.0 | 48 | 52 | ||
CHV100-090G-12 | 90.0 | 57 | 58 | ||
CHV100-110G-12 | 110.0 | 70 | 73 | ||
CHV100-132G-12 | 132.0 | 84 | 86 | 標準機型，同一機箱尺寸 | 標準產品 |
CHV100-160G-12 | 160.0 | 101 | 104 | ||
CHV100-185G-12 | 185.0 | 117 | 115 | ||
CHV100-200G-12 | 200.0 | 126 | 132 | ||
CHV100-250G-12 | 250.0 | 190 | 190 | ||
CHV100-300G-12 | 300.0 | 200 | 208 | 標準機型，同一機箱尺寸 | 標準產品 |
CHV100-315G-12 | 315.0 | 221 | 221 | ||
CHV100-350G-12 | 350.0 | 225 | 225 | ||
CHV100-400G-12 | 400.0 | 260 | 260 | ||
CHV100-500G-12 | 500.0 | 325 | 325 | 標準機型，同一機箱尺寸 | 標準產品 |
CHV100-560G-12 | 560.0 | 355 | 355 | ||
CHV100-630G-12 | 630.0 | 400 | 400 | ||
CHV100-710G-12 | 710 | 450 | 450 | ||
