一、工藝介紹

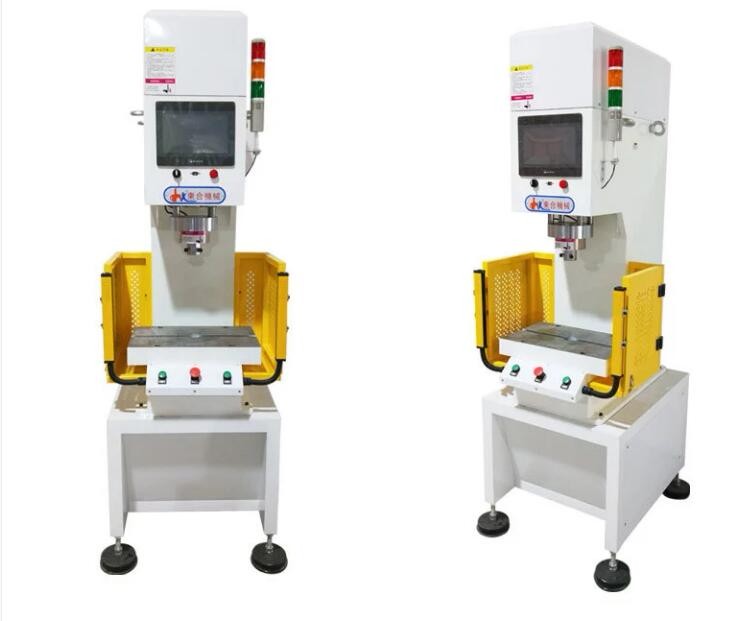

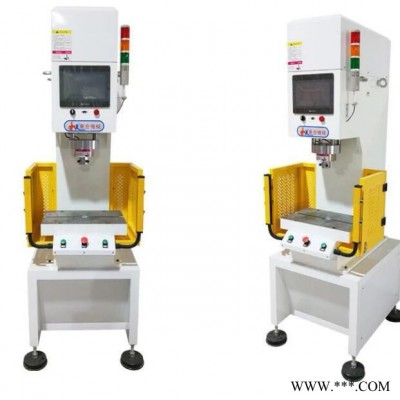

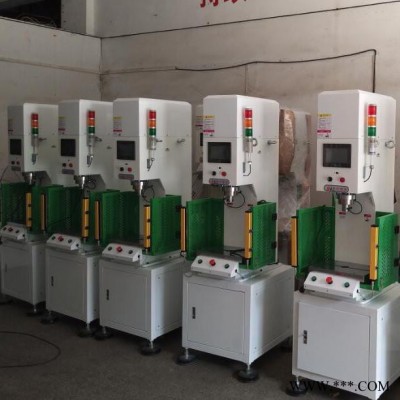

1、 本機采用整體落地C型開口式結構，擁有方便操作空間；機身由Q235**碳素結構鋼板去除應力焊接而成，焊接采用C20保護焊，焊接后機身整體回火處理，硬度達到HRC：30-35，使其具有高強度剛性；回火處理后表面拋丸打磨涂刷防銹底漆，再次噴高光汽車面漆，機身鏜加工采用大型精密數控鏜床整體一次性加工，加工的平面度、垂直度、同軸度符合**檢驗精度標準。

2、四軸高精密直線軸承定位垂直運動，壓頭選用4根導向柱固定，導柱采用Cr15**圓鋼加工，表面做中頻真空淬火、磨加工及鍍硬鉻處理，硬度達到HRC：30-35，可達到抗拉，耐摩擦之效果

二、性能介紹

1、解說：

精密伺服壓裝機也稱之為伺服壓力機、伺服沖壓機、電子智能壓裝設備；它是一款采用具有PID防過沖（過壓）功能的伺服電機系統作為驅動動力源結合復雜多元化電氣系統程序的**控制，通過高精度研磨滾珠絲杠把回轉力量改變?yōu)榇怪狈较蜃鲋本€運動，依靠裝載于驅動部位前端的壓力傳感器控制管理壓力，依靠編碼器控制管理位置，同時向工作對象施加壓力，從而達到加工柔性化、智能化目的裝置的壓力機；能隨時**控制壓裝壓力/停止位置/壓裝速度/壓裝時間，能夠在壓力裝配作業中實現壓裝力與壓入深度（既位移）的全過程閉環控制，從而實現產品在線質量管理的精密壓裝；精密伺服壓裝機集預裝、定位、壓裝、裝配、測量、統計、分析、糾錯、保護、反饋、更新于一體，全面詮釋了精密壓裝領域的各個要點，控制系統可作為獨立操作單元，亦可作為產線的子系統進行集成，既是優良的生產裝備，也是科研實驗的檢測裝備；采用友好人機界面的大尺寸觸摸屏直觀易操作，裝有安全光幕及可拆卸式防護網，在壓裝過程中如有身體部位伸入壓裝區域壓頭將自動返回保證操作安全?？裳bLED萬向工作照明燈，實現近距離補光功能。

2、應用優勢及方案特點：

●節能、環保、安全、低噪、使用和維護成本低；

●精度高（壓力、位移、速度等）

●產量實時記錄：輕松查看員工作業效率；

●產品在線評判：全過程控制可以在作業過程中任意階段自動判定產品是否合格，**實時去除不良品，從而實現在線質量管理；

●壓裝壓力曲線實時顯示：產品壓裝時不同階段的不同壓力通過曲線展示**確定產品在不同壓裝深淺度時所需的壓力大小，方便對產品做進一步分析；超出或未達到設定范圍有聲色報警并提示；

●位移壓力實時顯示：產品位移偏差時不同位置的不同壓力通過曲線展示**確定產品在不同壓裝位置時所需的壓力大小，方便對產品做進一步分析；超出或未達到設定范圍有聲色報警并提示；

●大屏幕設定數據：壓裝力、壓入深度、壓裝速度、保壓時間等全部可以在屏幕上進行數值輸入調整；

●100套工藝儲存【可依要求增加】：不同產品壓裝數據儲存，下一次作業時只需輸入壓裝序號即可，省時，省力，提高效率；

●七種壓裝模式：多種工作模式很容易完成兩段或多段壓裝工作要求；

●數據存儲、提取、打印、查詢：保證產品加工數據的可追溯性，便于產品質量控制管理；

●超出或未達到設定值有聲色報警并提示正確數值：各項參數報警系統，確保正確壓裝數據，避免測試過程中存在浪費產品現象；

●密碼保護等：企業ji密全程保護；

3、應用領域：

●汽車行業：發動機組件、傳動軸組件、轉向器組件、齒輪箱組件、水泵組件、剎車盤組件、油封等精密壓裝

●電機行業：伺服電機組件、微電機組件（如主軸、殼體、軸承、軸心）等精密壓裝

●電子行業：線路板組件（插件等）、電子零部件、通訊產品等的精密壓裝及裁切

●機械行業：機械零部件壓裝、自動化裝配組線應用、易損件壽命測試等

●家電行業：電器開關、家電配件等的壓裝、鉚接

●硅膠制品等的精密半切

●影像技術核心部件的精密壓裝

●彈簧性能測試等精密壓力檢測

●航空、科研及特種裝備應用

●其他需要精密壓力、位移裝配的場合
4、壓裝過程：

整個壓裝過程分為快進、探測、壓裝、保壓、返回五個階段。

開機時設備會自動尋找機械原點，設置好參數后，雙手按下啟動按鈕壓頭將在此位置以快進速度（即壓頭在接觸壓裝試樣的行進過程）下降到探測位置，然后以探測速度（即為在接觸試樣的短暫過程中。設定的壓裝區域位置對應的壓力是否在允許范圍內）下降，開始探測過程。探測過程直到所設定的探測限制位置為止，如到了探測限制位置還未探測到工件，壓頭將停止動作（此功能避免壓裝工件失?。藭r(shí)可按回按鈕返回機械原點；當在探測過程接觸壓力達到設定值時，壓頭自動切換到壓裝速度開始?jí)貉b工件。壓裝到設定位置時將按用戶所設定的保壓時間保壓，保壓時間到壓頭以設定速度返回至所設置的工作原點。在五個階段動作運行時，控制系統自動完成對數據的采集、診斷工作，實時保證各階段壓裝的可靠性。

5、壓裝模式：

①恒定壓裝速度、設定**位置停止

②設定**壓力停止

③設定**位移停止

④I/O觸發停止

⑤壓力/位移兩段式模式設定停止

⑥壓力/位置兩段式模式設定停止

⑦不同壓力模式設定停止

6、程序模式：

程序模式分為2種：①壓力模式：壓頭由上而下壓裝作業

                  ②拉力模式：壓頭由下而上拉力作業

7、注意事項：

設備工作間斷性24小時，定期注入絲桿專用潤滑油，3個月一次為宜

工作環境：電源：?jiǎn)蜗?20V或三相380V（±10%），50/60HZ

溫度：0-50℃，室內相對濕度不超過80%
