汽車電線高溫耐刮磨試驗機

一、  設備概述：

本裝置適用于刮磨汽車電線絕緣表面的裝置。本機沿試樣軸向往復刮磨絕緣表面，當刮針磨透絕緣接觸導體時自動停止。

二、  符合標準：

本機符合ASE4373-301、JASOD611-94、JBT8193、TBT1484.1-2001、DIN72551-5/1991、JIS C 3046/SAEJ1128-2005、QC∕T-730-2005、ISO6722-2006、JASO D611、VW60306等測試標準。

三、  設備主要結構：

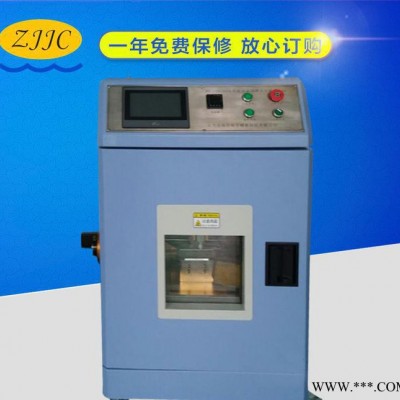

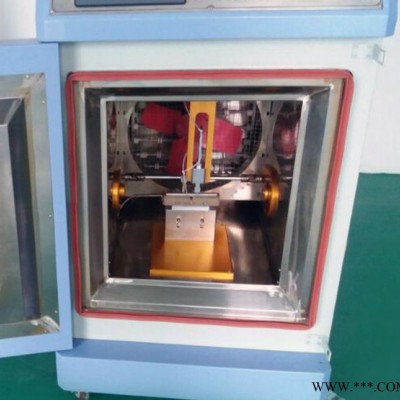

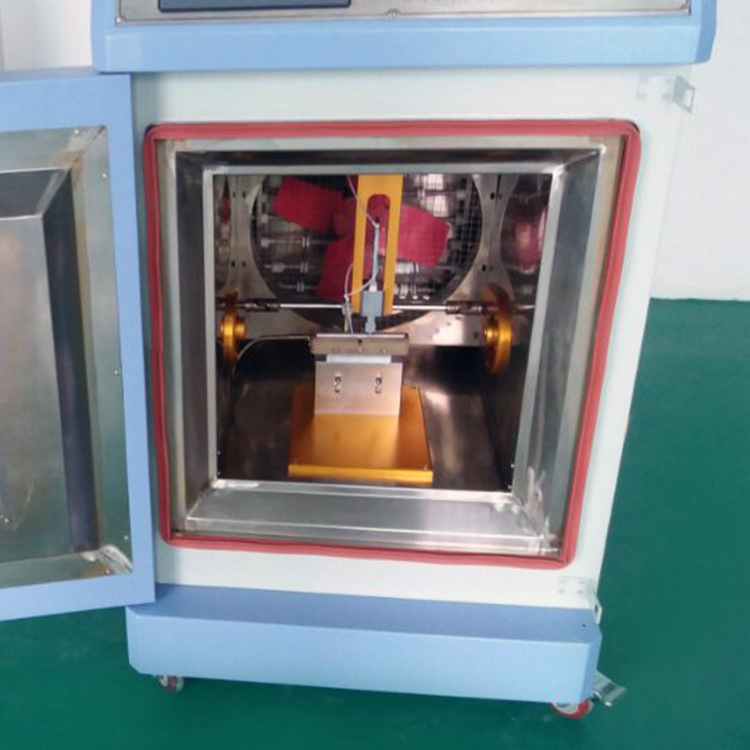

本機采用鋼制結構噴涂而成，左側為控制系統，主要由PLC、繼電器等電器元件控制伺服電機驅動，滾珠絲桿傳動，由控制面板上的觸摸屏操作（控制部分與高溫相連接，為避免馬達在高溫狀態下?lián)p壞，在高溫箱外部連接）；右側試驗部分為高溫箱（刮磨試驗在高溫箱里完成，高溫箱有視窗可觀察）里，由底座、標準夾具、可調刮磨系統（含行程調節和互換刮針）、荷重單元(主要載荷標準砝碼)等，部件均由不銹鋼制作，核心部件刮針、刮刀為彈簧鋼制作；測試過程中有短路檢測，當刮針與電線金屬層接觸會報警停機。

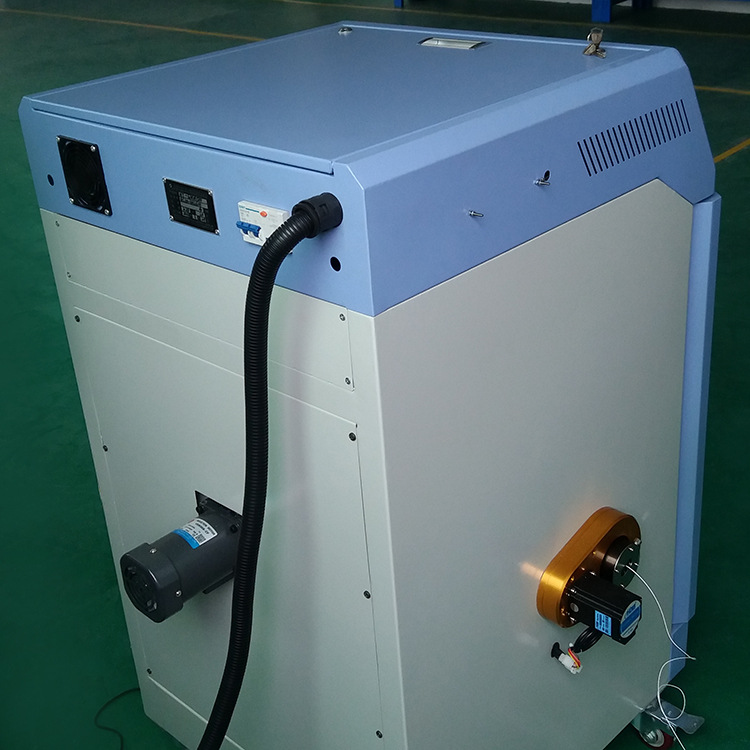

特殊配置：高溫狀況下無法對試樣進行90°旋轉，在控制箱內增加一組步進控制旋轉機構，在一面刮磨次數達到或報警后自動旋轉90°并自動移動100±10.0mm，進行二次刮磨。

四、設備主要技術參數：

1、該刮磨裝置沿電線軸線雙向運動，刮頭行程10～20mm；

2、刮刀：刮刀直徑￠0.5±0.01mm，高度6.55mm,寬度3.5mm；

3、刮刀支架：90°；

3、刮磨速度：1-100次/分鐘(一個來回移動為一次)可調；

4、控制方式：PLC控制；

5、操作顯示：觸摸屏人機界面操作，刮磨長度、次數、時間標準要求內可設；

6、刮磨的作用力（配置砝碼）：500g±5g;

7、刮磨長度：10mm±1.0mm；

8、溫度范圍：常溫-200℃；

9、驅動方式：伺服馬達驅動；

10、傳動機構：滾珠絲杠、直線滑軌傳動；

11、試樣翻轉方式：步進馬達帶動夾具兩邊旋轉；

12、感溫方式：K型熱電偶；

13、其他控制部分：由電源開關、急停、報警功能組成。14、控制箱為靜電烤漆.
