| 品牌 | 標準型氣缸 |
|---|---|
| 型號 | OSP-P標準型 |
| 加工定制 | 是 |
| 種類 | 標準型氣缸 |
| 缸徑 | OSP-P10 OSP-P16 OSP-P25 OSP-P32 OSP-P40 OSP-P50 |
| 氣缸數 | 4.0 |
| 適用范圍 | 自動機械行 |
| 理論作用力 | 1 |
| 最大負荷 | 1 |
| 最大力距 | 1 |
| 重量 | 1 |
| 規格 | 1 |
世安集團供應OSP-P標準型氣桿，產品質量保證，價格從優，歡迎咨詢！
東莞世安提供的OSP-P標準型無桿氣缸具有性能可靠，容易維修；重量輕，本地組裝容易的優點。端蓋可按要求旋轉4×90°到任意空氣接口位置，行程長度可自由選擇最大到6000 mm(更長的行程可定制）。
OSP-P標準型無桿氣缸參數：
| 特性說明 | 符號 | 單位 | 說明 | ||
通用特性 | ||||||
類型 |
|
| 無桿氣缸 | |||
系列 |
|
| OSP-P | |||
系統 |
|
| 雙向驅動，帶緩沖和定位傳感能力 | |||
支架 |
|
|
| |||
氣源系統 |
|
| 螺紋接口 | |||
周圍環境和媒介溫度范圍 | Tmin | ℃ | -10 | 其他溫度范圍要求可定制 | ||
重量（質量） |
| kg | 見下表 | |||
安裝 |
|
| 任何位置 | |||
媒介質 |
|
| 過濾，未經潤滑的壓縮空氣（其他媒介可定制） | |||
潤滑油 |
|
| 永久油脂潤滑（不需額外的油霧潤滑） | |||
材 | 氣缸型材 |
|
| 陽極氧化鋁 | ||
滑塊（活塞） |
|
| 陽極氧化鋁 | |||
端蓋 |
|
| 鋁，用漆上光 | |||
密封帶 |
|
| 防腐蝕鋼帶 | |||
密封件 |
|
| NBR(可選Viton®) | |||
螺絲釘 |
|
| 電鍍鋼 | |||
防塵蓋 |
|
| 塑料 | |||
最大運行壓力 | Pmax | bar | 8 | |||
OSP-P標準型無桿氣缸參數說明：
氣缸系列 | 重量（質量）kg | |
0mm行程 | 每100mm行程 | |
OSP-P10 | 0.087 | 0.052 |
OSP-P16 | 0.22 | 0.1 |
OSP-P25 | 0.65 | 0.197 |
OSP-P32 | 1.44 | 0.354 |
OSP-P40 | 1.95 | 0.415 |
OSP-P50 | 3.53 | 0.566 |
OSP-P63 | 6.41 | 0.925 |
OSP-P80 | 12.46 | 1.262 |

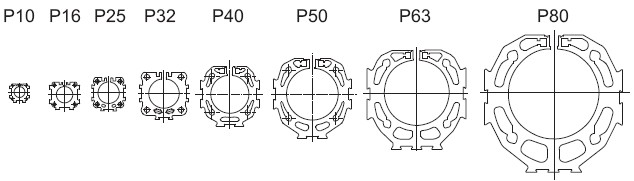

尺寸比較 | ||
| ||

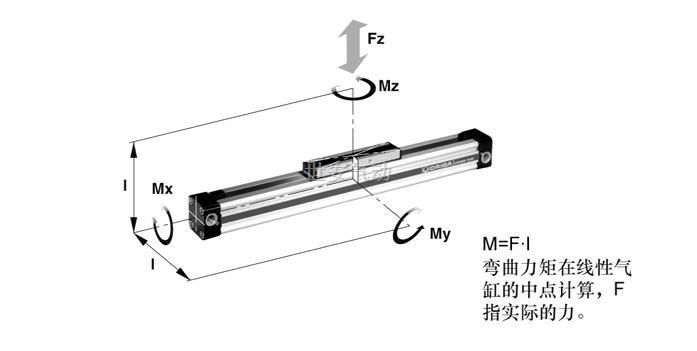

氣缸系列[mmφ] | 理論作用力在6bar時[N] | 有效作用力FA在6bar時[N] | 最 大 力 矩 | 最大負荷F[Nm] | 緩沖長度[mm] | ||
Mx[Nm] | My[Nm] | Mz[Nm] | |||||
OSP-P10 | 47 | 32 | 0.2 | 1 | 0.3 | 20 | 2.5* |
OSP-P16 | 120 | 78 | 0.45 | 4 | 0.5 | 120 | 11 |
OSP-P25 | 295 | 250 | 1.5 | 15 | 3 | 300 | 17 |
OSP-P32 | 483 | 420 | 3 | 30 | 5 | 450 | 20 |
OSP-P40 | 754 | 640 | 6 | 60 | 8 | 750 | 27 |
OSP-P50 | 1178 | 1000 | 10 | 115 | 15 | 1200 | 30 |
OSP-P63 | 1870 | 1550 | 12 | 200 | 24 | 1650 | 32 |
OSP-P80 | 3016 | 2600 | 24 | 360 | 48 | 2400 | 39 |
標準型 | 1、雙重作用并有可調末端緩沖裝置 2、用于位置傳感的磁性活塞 | ||||||
特殊型 | 1、帶有特殊空氣作用的緩沖系統（可定制） | ||||||
2、無塵室氣缸、防爆類型氣缸 | |||||||
3、不銹鋼螺絲釘、低速潤滑油脂、氟橡膠密封圈 | |||||||
4、兩氣源接口位于同側 | |||||||
5、端面有空氣接口 | |||||||
6、集成式閥門 | |||||||
7、端蓋可按要求旋轉4*90°到任意空氣接品位置 | |||||||
8、行程長度可自由選擇到最大到6000mm（更長行程可定制） | |||||||
OSP-P標準型無桿氣缸緩沖圖表：
※對于帶線性導軌或制動的氣缸，請將滑塊或制動裝置的質量考慮進去。
圖表說明：
1、計算出預期的運動質量，讀取緩沖開始時最大許可速度。然后取期望的速度和質量，找出所要求的氣缸尺寸。注意緩沖開始時的活塞速度是明顯的高于平均速度。這是選擇氣缸的決定性的因素。
2、如最大值超出預期值，應使用附加減震器。關于可選的適應性緩沖器系統的信息，請與我們聯系，我們將樂于在特殊應用方面給您一些建議。
