| 產地 | 東莞 |
|---|---|
| 沖擊能量 | 咨詢客服 |
| 控制方式 | 全自動 |
| 類型 | 冷熱沖擊試驗機 |
| 外形尺寸 | 1570*1220*1800mm |
| 執行標準 | 國標 |
| 品牌 | 力雄儀器 |
| 型號 | LX-LR-50L |
| 加工定制 | 否 |
| 打樣周期 | 咨詢客服 |
| 沖擊速度 | 咨詢客服 |

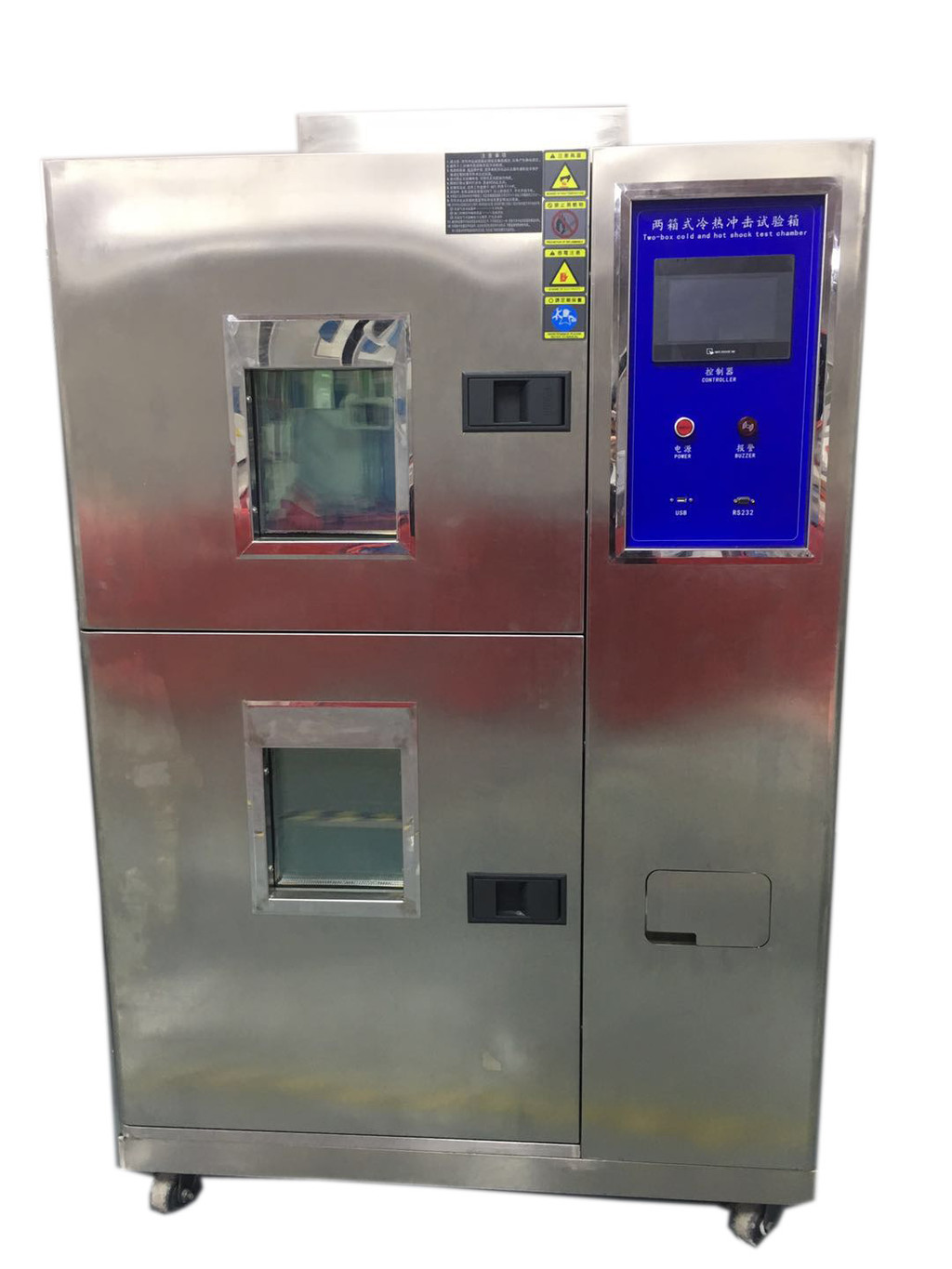

兩箱移動式冷熱沖擊箱（LX-LR-50L)產品說明
產品用途：（采用風冷式）
高低沖擊現貨測試用于檢測材料在各種環境下性能的設備及試驗各種材料瞬間耐熱耐寒。耐干、耐濕性能。適合于科研機構，塑膠制品、電子產品、包裝材料、車載攝像頭、化妝品、電子、電器、手機、通訊、儀表、車輛、塑膠制品、金屬、食品、化學、建材、醫療、航天等制品檢測質量之用。
性能特點：
1.內膽采用304不銹鋼材質、持久耐用，外膽采用不銹鋼；
2.獨特百葉片送風、渦輪循環設計， 溫濕度分布均勻性佳；
3.具有自動防霜裝置的真空雙重玻璃， 可清晰觀察試驗箱內的試品；
4.長軸馬達后面平行安裝，防止因長期連續運轉面導致的馬達主軸扁心；
5.零部件的配套與組裝匹配性好， 主要功能元器件均采用具有國際先進水平的原裝進口件， 提高了產品的安全性、穩定性和可靠性， 能保證用戶長時間、 高頻率的使用要求；
6.具有自動演算的功能，可將溫濕度變化條件立即修正，使溫濕度控制更為穩定；
7.霧化不銹鋼表面，如經常順著紋路擦拭，可使機器長時間保持嶄新的外觀；
8.人機對話式觸摸屏輸入系統， 操作簡單易學， 功能強大，支持USB數據存儲；
9.可設定程序 100 組， 1000 段， 循環次數可達 999 次， 每段時間可設定 99 小時 59 分；
10.產品外形美觀、結構合理、工藝先進、選材考究，具有簡單便利的操作性能和可靠的設備性能。
11.設備分為高溫箱,低溫箱兩部分,采獨特之?dāng)酂峤Y(jié)構及蓄熱蓄冷效果，試驗時待測物通過吊籃在冷熱箱中上下移動，以達到冷熱沖擊測試目的。
12.具96個試驗規范獨立設定,沖擊時間999小時59分鐘, 循環周期1~999次可設定, 可實現制冷機自動運轉，大程度上實現自動化，減輕操作人員工作量，可在任意時間自動啟動﹑停止工作運行；
13.箱體左側具一直徑50mm之測試孔，可供外加電源負載配線測試部件。
14.可獨立設定高溫、低溫及冷熱沖擊三種不同條件之功能，并于執行冷熱沖擊條件時,可選擇冷沖、熱沖進行沖擊之功能，具備高低溫試驗機的功能。
15.具備全自動，高精密系統回路、任一機件動作，完全有P.L.C鎖定處理，全部采用P.I.D自動演算控制,溫度控制精度高。
16.先進科學的空氣流通循環設計，使室內溫度均勻，避免任何死角;完備的安全保護裝置，避免了任何可能發生安全隱患，保證設備的長期可靠性。
17.可設定循環次數及除霜次數自動（手動） 除霜。
18.冷熱沖擊溫度恢復時間為5分鐘內完成。
19.運轉中狀態顯示及曲線顯示,發生異常狀況時,螢?zāi)簧霞纯套詣?dòng)顯示故障點及原因和提供排除故障的方法,并于發現輸入電力不穩定時,具有緊急停機裝置。
技術參數：
| 尺寸規格 | 內箱尺寸 | 330*380*400mm（深寬高）測試吊藍尺寸 | |||
| 外箱尺寸 | 1570*1220*1800mm（深寬高） | ||||
| 主要參數 | 沖擊范圍 | -40~+150℃ | |||
| 濕度范圍 | 0% | ||||
| 低溫沖擊時間 | +150℃/-40min（3~5秒，2min可恒定） | ||||
| 高溫降溫時間 | -40~150℃（3~5秒，2min可恒定） | ||||
| 溫度波動度 | ±1℃ | ||||
| 溫度均勻度 | ±1℃ | ||||
| 核心配置 | 壓縮機 | 法國泰康 | 制冷劑 | 霍尼韋爾（美國）-R404A | |
| 內箱材質 | SUS304不銹鋼 | 外形材質 | 加厚不銹鋼SUS304 | ||
| 控制器 | 臺灣威綸通 | 油分離器 | 美國艾默生A-W | ||
| 場所要求 | 安裝環境 | 溫度+5~+30℃之間，濕度35%~70%R.H | |||
| 尺寸要求 | 建議周圍50cm內不能存放雜物，便于空氣流通、日常維護方便。 | ||||
| 使用水質 | / | ||||
| 電源 | AC 380V/50Hz，約12KW，三相50A【 電壓范圍：不超過±10%】 | ||||
| 工作模式 | 設備分為高溫箱,低溫箱兩部分,采獨特之?dāng)酂峤Y(jié)構及蓄熱蓄冷效果，試驗時待測物通過吊籃在冷熱箱中上下移動，以達到冷熱沖擊測試目的。 | ||||
基本結構：
| 滿足標準： | |
| GB 10592-89 高、 低溫試驗箱技術條件 GB/T10589-1989 低溫試驗箱技術條件 GB/T 2423.2-2001 高溫 GB/T 2423.1-2001 低溫 GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法 Bb GJB150.4-1986 低溫試驗 GJB150.3-1986 高溫試驗 | |
| JIS C60068-2-2-1995 試驗 B:干熱 JIS C60068-2-1-1995 試驗 A:低 JIS C60068-2-1-1995 試驗 A:低溫 | JESD22-A103-C-2004 高溫儲存試驗 JESD22-A119-2004 低溫儲存試驗 JESD22-A119-2004 低溫儲存試驗 |
| MIL-STD-810F-501.4 高溫 MIL-STD883C 方法 1004.2 MIL-STD810 方法 507.2 程序 3 MIL-STD-810F-502.4 低溫
| IEC68-2-01_試驗方法 A_冷 IEC68-2-02_試驗方法 B_干熱 IEC68-2-01_試驗方法A_冷 IEC68-2-02_試驗方法B_干熱 |
| 1 | 線路控制部分 | 根據用戶設定溫度，自動調整升溫或降溫動作，電路核心部分； |
| 2 | 用戶控制中心 | 可存儲200天測試數據，支持U盤存儲； |
| 3 | 觀察窗 | 照明燈、 窗框/門框防凝露電熱裝置； |
| 4 | 循壞系統 | 循壞風機，采用渦輪、百葉送風循環模式、溫度更均勻； |
| 5 | 冷凝器 | 冷凝器，采用加厚制冷通道，節能、噪音低； |
| 6 | 制冷系統 | 進口法國泰康壓縮機、搭配法國配套制冷配件； |
| 7 | 制冷部件 | 冷凝器、干燥過濾器制冷部件； |
| 8 | 負載孔（測試孔） | φ50mm測試孔一個，負載時【標配負載硅膠套】； |
| 9 | 保溫結構 | 保溫棉及玻璃纖維； |
| 10 | 儀器總開關 | 具有漏電保護、過壓保護、功率過高保護、過流保護； |
控制系統：
| 控制器 | 7寸LCD彩色觸摸屏，中英文操作界面，屏幕背光亮度可調； |
| 控制方式 | 定值運行、程式運行，實時顯示曲線圖； |
| 程式容量 | 99組，99段/組，可記錄時間為180天； |
| 分辨率 | 溫度0.01℃、濕度0.1%R.H； |
| 曲線保存功能 | 通過USB、Rj-232接口實現數據存儲，可用U盤保存或連接電腦打印報告； |
| 附屬功能 | 1. 自診斷功能； 故障報警及原因、 處理提示功能； 2. 上下限溫度保護功能； 斷電保護功能； 3. 日歷定時功能(自動啟動及自動停止運行)； |
高溫和濕度結構：
| 高溫結構 | 加熱器 | 1、 鎳鉻合金電熱絲式加熱器； 2、 PID自動演算、提前抑制發熱功率、通過間隔周期停止加熱； 3、 周期脈沖調寬，固態繼電器分段控制； |
| 循環風機 | 百葉送風和渦輪風流循環 | |
| 保護功能 | 室內超溫保護、漏電保護、功率過大保護 | |
| 濕度結構 | 加濕管 | 1、 鈦合金加溫管、功率為3KW 2、水位控制裝置，加熱器防干燒裝置，沉淀物收集裝置，液位觀察窗； 3、周期脈沖調寬，固態繼電器分段控制； |
|
| 蒸發器 | 濕度過高、蒸發器起到除濕作用； |
|
| 保護裝置 | 超溫保護、缺水保護、漏電保護、功率過大、干燒保護（均采用不銹鋼浮球開關） |
降溫系統結構：
| 壓縮機 | 采用高效率法國泰康壓縮機、制冷效果快、噪音低； |
| 制冷劑 | 美國霍尼韋爾Honeywell R404A/R23環保低碳冷媒； |
| 油分離器 | 改善冷凝器和蒸發器中的傳熱效果； |
| 干燥過濾器 | 干燥劑、金屬網過濾空氣中的雜質； |
| 冷凝器 | 風冷式： 翅片管式換熱器； |
| 蒸發器 | 翅片管式換熱器（ 兼做除濕器）； |
| 節流裝置 | 膨脹閥+毛細管； |
| 電磁閥 | 周期脈沖調寬、電磁閥分段控制 |
| 循環風機 | 加強軸心+耐高低溫之旋轉葉片鋁合金制成， 以達強制對流。 |
| 保護功能 | 壓縮機過熱、 過流、 超壓， 冷凝風機過熱。 |
控制系統：
主控制器采用進口威綸通高精度液晶顯示觸摸按鍵溫度控制器。該控制器采用液晶顯示觸摸屏，可顯示設定參數、試驗曲線、運行時間、加熱器工作狀態，PID參數自整定功能?？刂瞥绦虻木幹撇捎萌藱C(jī)對話方式，僅需設定溫度，就可實現制冷機自動運行功能。控制系統具備完善的檢測裝置能自動進行詳細的故障顯示。報警，配置485通訊接口及運行軟件。設定精度：溫度：0.1℃ 時間：Is用戶程序容量：10×99段。運行方式：程序運行，恒定運行。獨立超溫保護儀表。

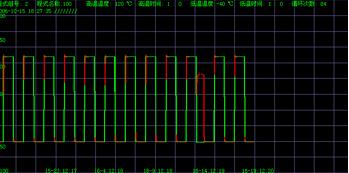

二箱式溫度沖擊曲線圖:
沖擊曲線圖
蒸發器冷凝器圖 板塊圖

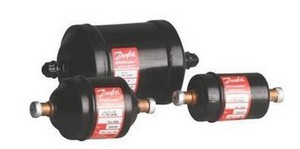

丹佛斯壓力保護圖 丹佛斯干燥過濾器圖 油分離器圖
圖片僅供參考（請以實物為準）
