| 電機 | 江晟 |
|---|---|
| 拉拔速度 | 0-35米/分鐘 |
| 減速機 | 泰象 |
| 模座 | 球形模座 |
| 自動化程度 | 可全自動 |
| 產品類型 | 全新 |
| 動力類型 | 聯合傳動 |
| 額定拉力 | 50kn |
| 工作形式 | 拉 |
| 控制形式 | 程序控制 |
| 類型 | 外拉床 |
| 適用范圍 | 通用 |
| 售后服務 | 終身保固 |
| 外形尺寸 | 9800*1250*1650 |
| 重量 | 5200 |
| 主電機功率 | 22kw |
| 是否庫存 | 是 |
| 作用對象 | 五金 |

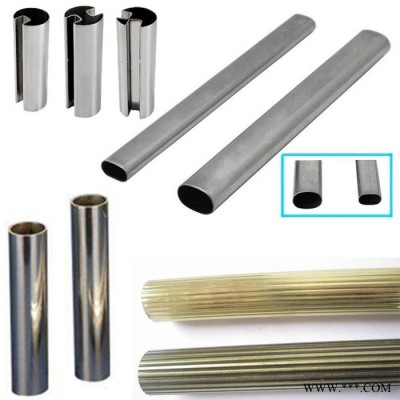

| 適用行業 | 不銹鋼制品、鋁管、銅管 |
| 布局形式 | 臥式 |
| 作用對象材質 | 金屬 |
| 品牌 | 方榮 |
| 型號 | FR--50型 |

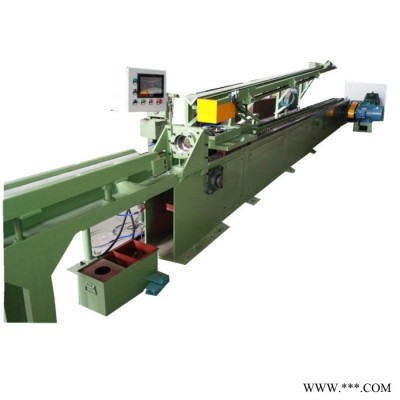

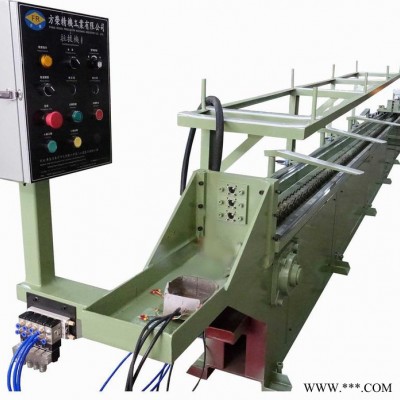

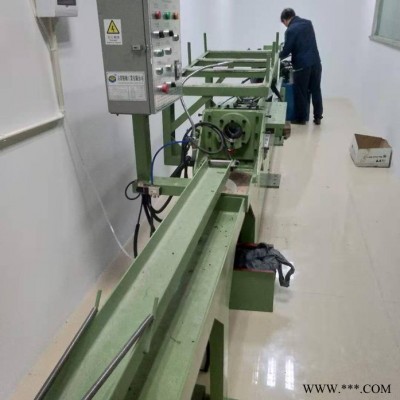

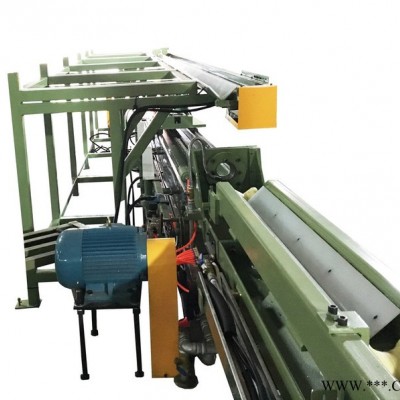

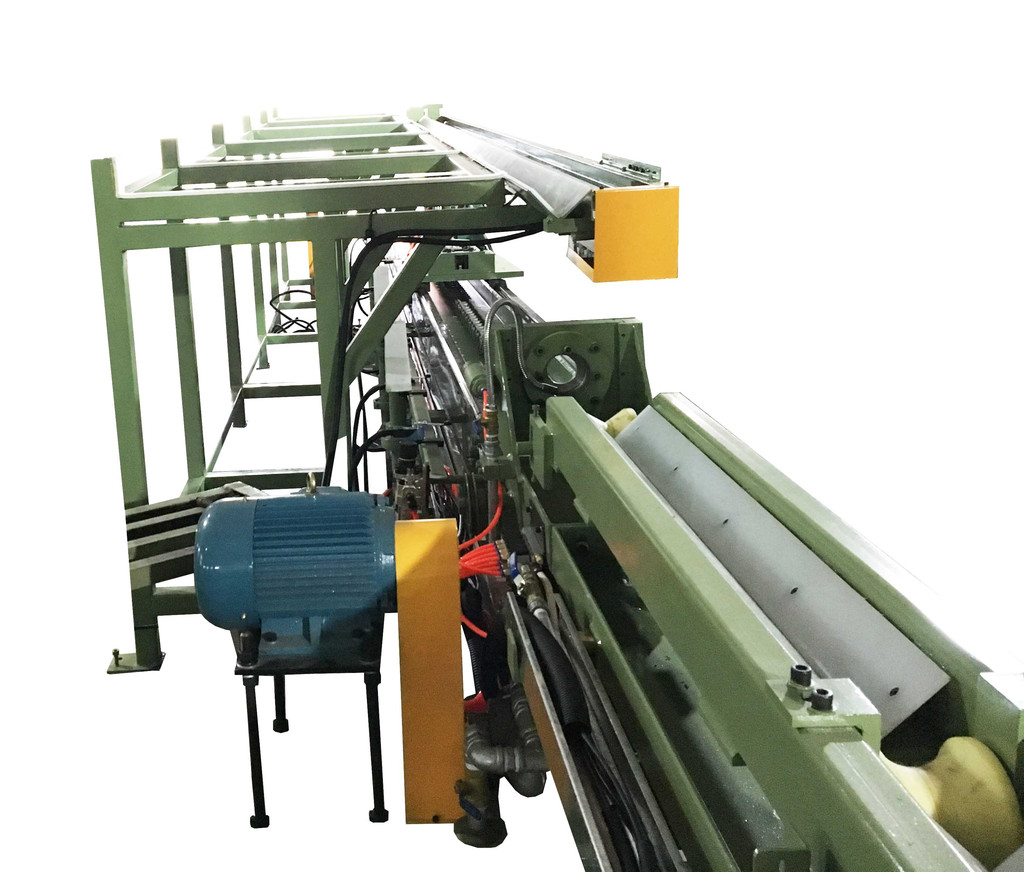

電機殼拉拔機是對金屬材料銅.不銹鋼.鐵.銀.鋁）管（棒）材進行拉拔的設備。 通過拉拔使金屬材料的直徑發生改變，以達到所需的直徑要求.。 機器械噪音小、經久耐用；
電機殼拉拔機適用于多種行業。 聯系人：秦先生 18002995572 技術參數表
| 1．設備概要 | |
| Ａ．適用 | 本設備適用于金屬管（棒）材的拉伸（拉拔、冷拔、拉光、拉花、扭紋）加工設備 |
| Ｂ．電機殼拉拔機機械結構 | 單鏈?zhǔn)嚼螜C(jī) 臺灣品牌拉拔機技術 |
| 2．工作方式 | 素材的一端經縮頭（壓頭）變小后，由人手握持伸入拉拔機的中心架模形內，經由氣動夾緊后，鏈勾勾住鏈條拉拔，拉拔時要求機身震動小，拉拔速度均勻穩定，并取得拉伸后成品最佳精度，達到成品均勻表面光滑良好品質，通常拉伸后達到上面目的的要求 |
| 3.設備能力 | |
| Ａ．拉伸形式 | 1線拉伸 （可設計多線拉伸） |
| Ｂ．拉伸力 | 50KN |
| Ｃ．拉伸速度 | 0-30m/min |
| Ｄ．拉伸長度 | 3m |
| E．抽心長度(推進器長度） | 有效長度2.5m |
| F．素管外徑 | 單支最大ф50mm 壁厚2.0mm |
| G．電機殼拉拔機中心高 | 830mm |
| 4．機器構造 |
|
| Ａ．馬達及操作面板 |
|
| （1）型形 | 主電機22ＫＷ1臺， 變頻器22KW ,減速機電機ZQ-500 1：48.57 1臺 小車減速馬達1ＨＰ 10：1 1臺 |
| （2）出力 |
|
| （3）轉速 | 1440 |
| （4）電源電壓 | 380Ｖ 50ＨＺ |
| 5．驅動部分 |
|
| （1）機架 | Ｃ280 Ｃ120 槽鋼與焊接 小車軌道：精密型加線性滑軌HGL35CA(普通方鋼軌道減25000.00元) |

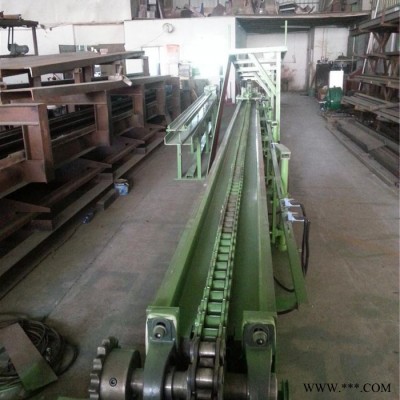

| （2）鏈條 | 40Ｂ 臺灣鏈條 |
| （3）鏈輪軸 | Ф80 |
| 6．支撐部分構造 |
|
| （1）模座 | 球型模板ф142.5mm |
| （2）模具安裝架 | 鋼板焊接結構 |
| （3）接料器 | 氣缸搖臂旋轉接料 |
| （4）電機殼拉拔機送料器 | 配制手動放入料，如需半自動送料架（人工撥料滾入滑動槽，抽心模自動升起，人工對芯減速馬達推入抽心模，穿入素材內后，放下到水平位置，由尾座氣缸推入到拉拔模內）另加￥20000.00元 |
| （6）拉拔小車 | 氣動夾料、氣動鏈勾 |
| （7）自動切料 | 限于盤拉 |
| （8）拉拔油注入方式 | 高壓、高溫油泵、內外模同時泵油（粘度高的油不適用） |
