| 商品代碼 | B-014 |
|---|---|
| 保質期 | 1年 |
| 功能 | 增加手感 |
| 規(guī)格 | 3.5KG/20KG/桶 |
| 顏色 | 乳白色 |
| 用途 | 表面噴涂 |
| 用途范圍 | 塑膠、五金、木器等產(chǎn)品 |
| 執(zhí)行標準 | 國標 |
| 品牌 | 保運來 |
| 單件凈重 | 3.5KG |
| 按溶劑類型分 | 油性漆 |
| 顏色:如白色 | 按溶劑類型分:油性漆 |
| 保質期:12（個月） |
K-95D肉厚型手感漆
【包裝規(guī)格】
彈性漆：3.5KG/20KG 固化劑：5KG 開油水15KG
【主要組成】
采用特殊合成樹脂、己二酸型聚酯多元醇為主要原料配制而成
【產(chǎn)品說明】
該產(chǎn)品具有高級彈性橡膠般獨特爽滑柔和手感及質感效果，光澤柔和舒適，可配合不同顏色的底漆在不同
底材上呈現(xiàn)不同的效果。
【使用范圍】

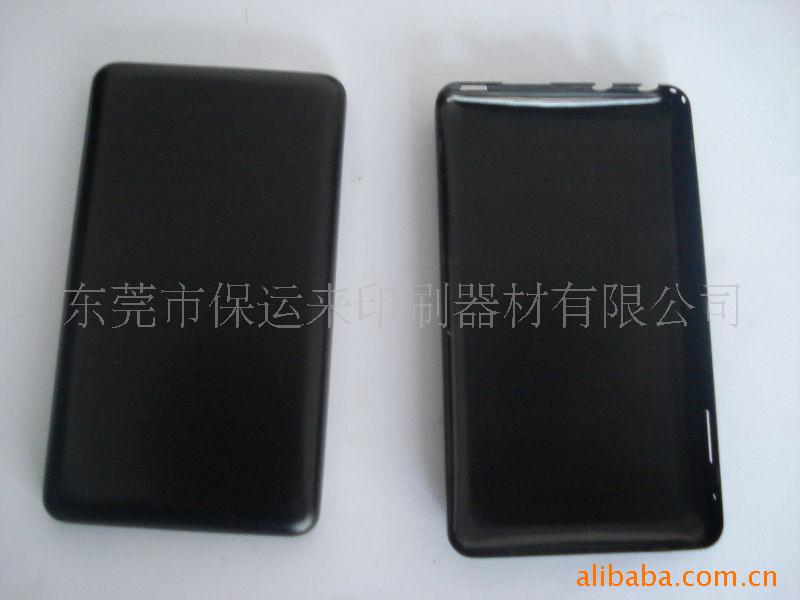

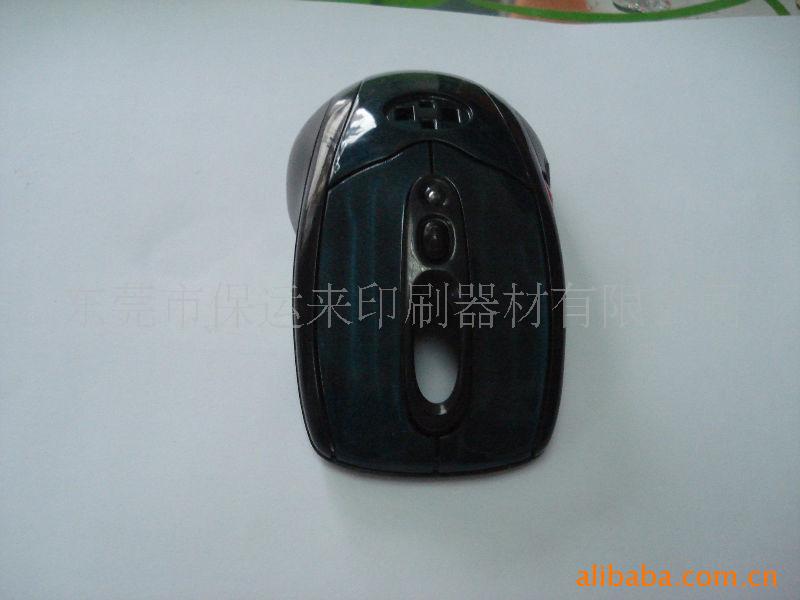

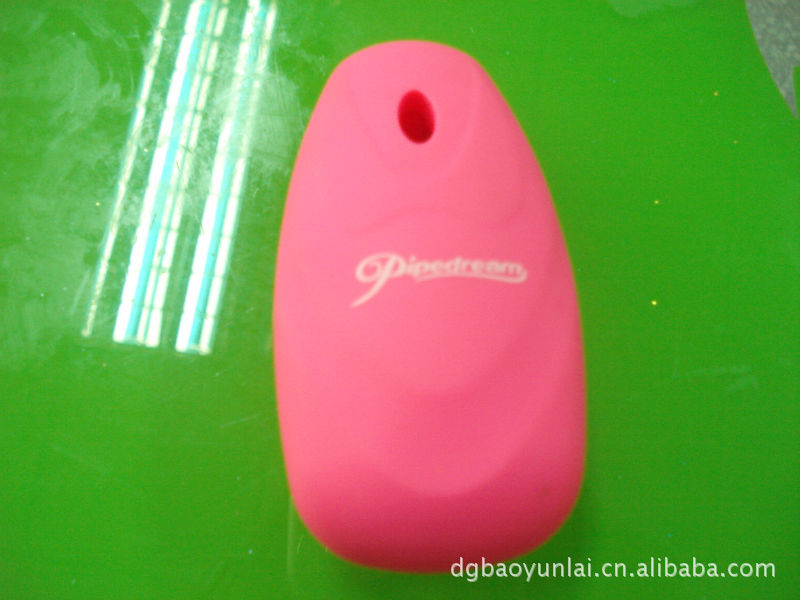

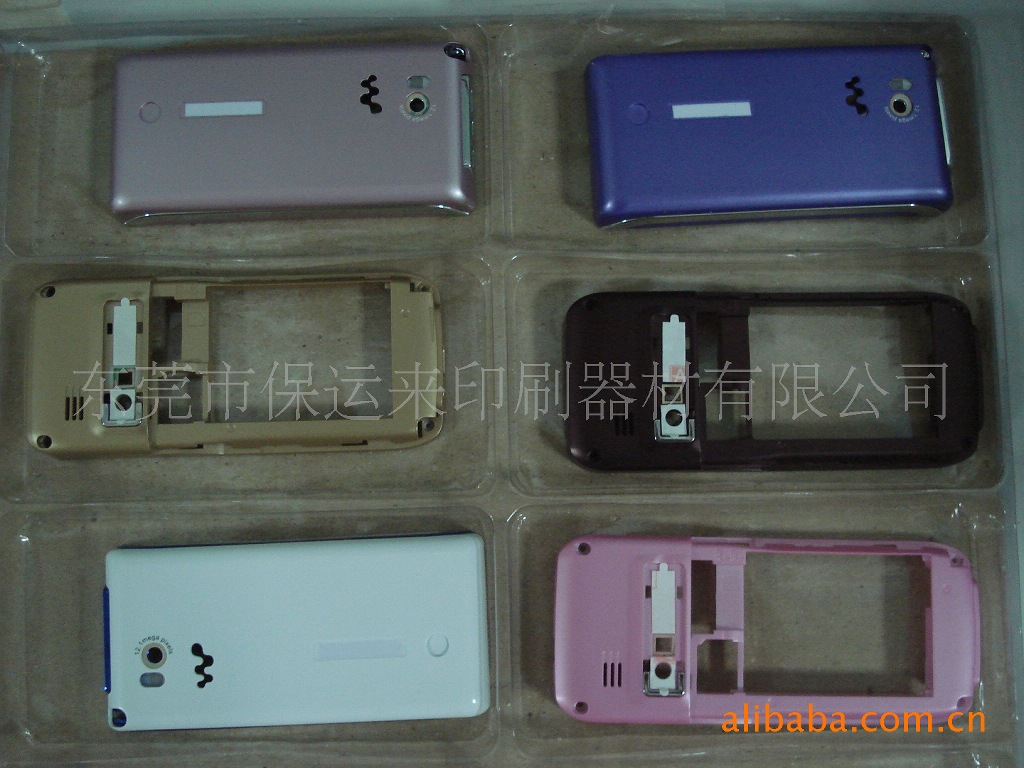

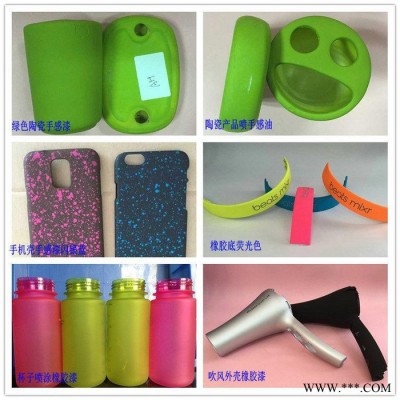

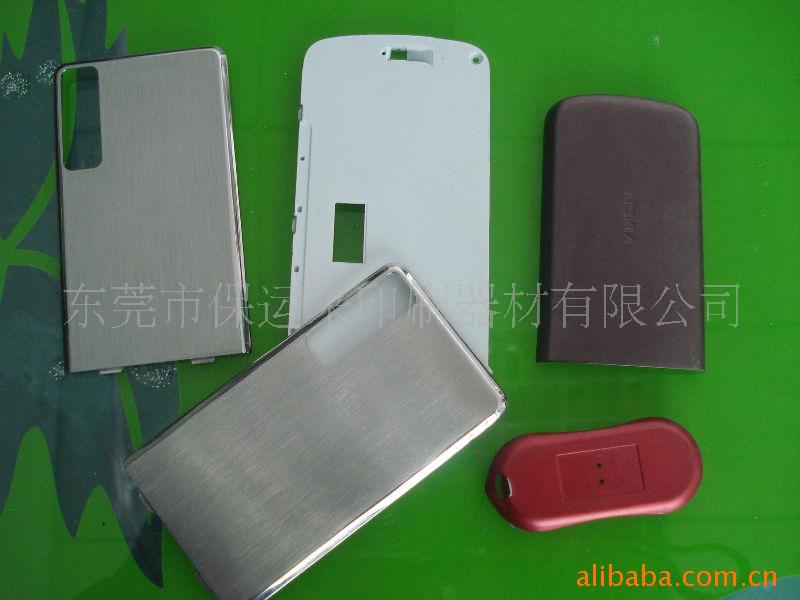

用于各種電動工具外殼、電腦外殼、電腦鼠標殼、手提式影音器材、CD機、照相機、電吹風外殼、運動器
材、麥克風、剃須刀、手電筒外殼、電話、望遠鏡等塑料或金屬制品、陶瓷、PLOY等產(chǎn)品的表面或底漆上
噴涂。
【理化參數(shù)】
| 試驗項目 | 檢 驗 方 法 | 標準 |
| 固含 | 鼓風恒溫烤箱,105±2℃烘烤1h后測試 | 35±2% |
| 光澤 | 光澤儀60°角測試 | 0.0-0.1 |
| 手感 | 以樣板為準,主要針對肉厚感,阻力,爽滑感,抗刮等 | 以客戶樣板為準 |
| 密著性 | 平面:3M或NICHIBAN 405膠帶貼于涂膜瞬間拉起 | 不掉漆 |
| 百格:3M或NICHIBAN 405膠帶貼于百格上瞬間拉起 | 1 | |
| 硬度 | 三菱硬度鉛筆垂直壓力1kg，45度角劃3cm長線條5條 | ≥B |
| 耐酒精 | 95%酒精沾濕棉布,荷重500g/c㎡于涂膜上來回擦拭不露底 | ≥50次 |
| 橡皮擦耐磨 | E350橡皮荷重500g/c㎡于涂膜上來回擦拭100次 | ≥50次 |
| 耐候性 | 耐候試驗機,在60℃×100小時后,觀察涂膜狀態(tài)及色差 | △E≤1.0 |
| 剪切性 | 在五金素材上噴底漆后上面漆,用剪刀整齊的切開 | 切口無毛邊,剝離 |
【施工工藝】
1.在噴涂前充分清洗底材,以確保優(yōu)異的附著力和表面效果。
2.本品作業(yè)條件,溫度: 15-30℃;濕度:(RH)≤75%
3.配套固化劑：K-001 開油水：K-705
4.開油比例: A組:B組:C組=10：1：3
5.噴涂粘度(涂4杯,25℃) : 10-12s
6.干燥條件: 60-70℃×30min
7.噴涂空氣壓力: 4.5-6.0kg/c㎡
8.噴涂距離：10-20cm
9.噴槍口徑：1.1-1.5 mm
【施工注意事項】
1：被涂物表面雜物、油污必須清除。
2：施工調薄時請用專用稀釋劑，以免影響漆膜外觀、性能
3：油漆調制后，在使用前一定要靜置10-15分鐘后方可使用
4：涂裝成品在常溫下靜置20-30分鐘后，烘烤70oC*1H效果佳
5：開蓋使用后務必蓋緊,以免吸濕和風干;已加硬化劑之混合漆，不可入原桶，以免硬化
6：嚴格控制溶劑含水氣，禁止用含醇類溶劑
7：遇反常氣候涂裝時,請洽敝司技術員,以尋求最適當?shù)耐垦b方法
8：油漆開稀后用300目過濾網(wǎng)過濾
9：若產(chǎn)品為PC材質，則烘烤溫度不能超過60oC

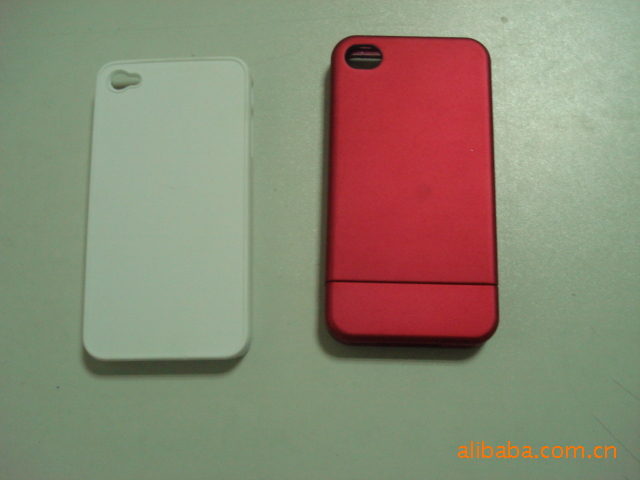

本產(chǎn)品為雙組份軟性漆油（橡膠油），它是由雙組份PU聚氨脂和彈性色制成橡膠油。質感如同軟性橡膠，表面富有彈性，色澤透明并帶有啞面效果。可將膠件的原有底色變得更美觀，漆膜附著力強，具有耐磨、防污等功效。此產(chǎn)品應用在ABS塑膠產(chǎn)品上，特別適合經(jīng)常與手接觸的產(chǎn)品。
| 項目 | 儀器/測試方法 | 標準 |
| 粘度 | 巖田NK-2粘度杯 | 12~30S/25°C(具體則視客戶施工條件而作適當調整) |
| 附著力 | 3M或不費時膠紙配合使用 | 100%未脫落 |
| 鉛筆硬度 | 三菱牌鉛筆 | HB~H |
| 防酒精性 | 500g力、99%以上無水乙醇 | 來回50次不露底 |
