| 材質 | 鑄鐵 |
|---|---|
| 電源電壓 | 380V |
| 工作溫度 | 常溫 |
| 功率 | 90 |
| 規格 | D85-67*3 |
| 級數 | 多級 |
| 流量 | 85 |
| 排出口徑 | 150mm |
| 驅動形式 | 電動 |
| 輸送介質 | 清水 |
| 吸程 | 5 |
| 吸入口徑 | 150 |
| 性能 | 耐磨 |
| 揚程 | 201 |
| 葉輪數量 | 3 |
| 用途 | 增壓泵 |
| 轉速 | 2950 |
| 執行質量標準 | 國標 |
| 泵軸位置 | 臥式 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸 |
| 品牌 | 湘楚東方 |
| 型號 | D85-67*3 |

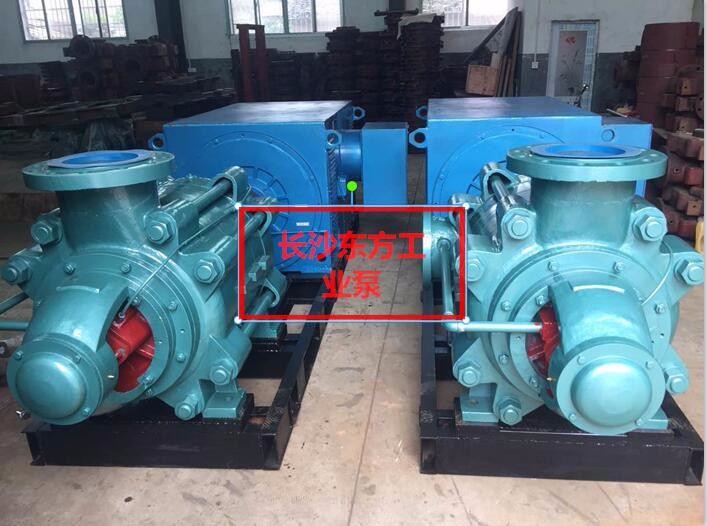

供應D85-67*3 D85-67×3 d85-67×3多級泵 中大型 軸瓦式 帶防塵盤多級泵 長沙東方工業泵廠出品
D85-67*3
級數為3級。
單級相程為67米。
單吸多級分段式。
吸入口徑為150毫米。
二、結 構 說 明
D型泵為多級分段式清水離心泵，前段的吸入口為水平方向，后段的吐出口垂直向上。其揚程可根據使用的需要而增減級數，D85-67*5臥式離心泵，從電機端看泵為順時針方向旋轉。
本型泵由前段（1），后段（2），臥式離心泵，中段（3），導翼（4），軸承體（7）等零件用拉緊螺栓（5）聯接，共同組成定子部分。
由葉輪（8），軸（9），平衡盤（6）軸套（10）等共同組成轉子部分。泵運轉時所產生的軸向力均有平衡盤來承擔。本型泵采用單列向心滾柱軸承，用黃油潤滑。
泵的前段、中段、后段之間的靜止結合面是用紙墊密封。100d-16*7 200D-43*8
