| 材質 | 鑄鐵 |
|---|---|
| 功率 | 7.5kw |
| 級數 | 多級 |
| 性能 | 不阻塞 |
| 揚程 | 32 |
| 轉速 | 2950 |
| 品牌 | 長沙東方 |
| 型號 | 100D16×2 |

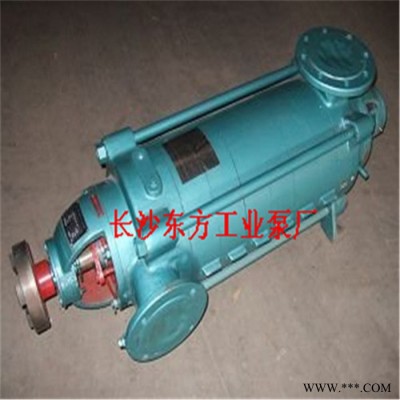

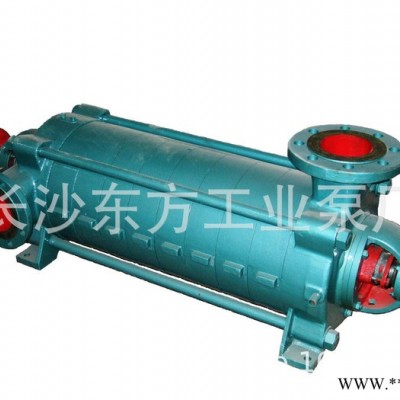

100D16×2 清水泵100D16×3 離心泵 首級葉輪 配件 7.5kw電機
多級泵的啟動方式和普通離心泵的啟動方式都是一樣，所以也具有借鑒意義，正確地啟動多級離心泵，方能使泵達到至高效率點，有效地保護多級離心泵，保障泵的使用壽命。多級泵的正確啟動主要：
1. 檢驗電機的轉向，從電機端向泵看，泵逆時針方向旋轉。切記，試驗時間要短以免使機械密封干磨損。
2. 打開排氣閥讓液體流入，待液體充滿多級離心泵后再關閉排氣閥。
3. 檢查多級離心泵的各部位是否存在異常。
4. 用潤滑液體潤滑機械密封的端面。
5. 高溫型水泵應先進行預熱，升溫速度為50℃每小時。
6. 其次：1.打開吸入口閥門、關閉吐出口閥門。
7. 起動電機，觀察多級離心泵運行是否正確。
8. 根據所需工況調節出口閥開度，須保證電機在額定電流內運行，否則將造成泵超負荷運行至使電機燒壞。
9. 檢查軸封泄漏情況，正常時機械密封泄漏應小于3滴/分鐘。
10. 檢查電機，軸承處溫度應小于70℃。
11. 高溫型多級離心泵要先降溫，降溫速度小于10℃/分鐘，把溫度降低到80℃以下。
12. 關閉吐出口閥門。
13. 停止電機。
14. 關閉吸入口閥門。
15、如長期停用，則應將泵內液體放盡。
| 型號 參數 | 流量 Capacity | 揚程 Heed | 轉速 Speed | 軸功率 Shaft power | 配帶電動機 Motor | 效率 Eff. | 必須汽蝕余量 | 泵口徑 | 泵重 | |||
| Q | H | n | Pa | 功率 | 型號 Type | η | (NPSH)r | 進口 | 出口 | |||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
| 100D.DF.DY.MD16×2 | 36 | 10 | 40 | 2950 | 5.94 | 7.5 | Y132S2-2 | 66 | 3.7 | 100 | 100 | 165 |
| 54 | 15 | 32 | 6.44 | 73 | 3.9 | |||||||
| 72 | 20 | 22 | 6.53 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×3 | 36 | 10 | 60 | 2950 | 8.91 | 15 | Y160M2-2 | 66 | 3.7 | 100 | 100 | 177 |
| 54 | 15 | 48 | 9.67 | 73 | 3.9 | |||||||
| 72 | 20 | 34 | 9.80 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×4 | 36 | 10 | 80 | 2950 | 11.88 | 18.5 | Y160L-2 | 66 | 3.7 | 100 | 100 | 186 |
| 54 | 15 | 64 | 12.89 | 73 | 3.9 | |||||||
| 72 | 20 | 45 | 13.07 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×5 | 36 | 10 | 100 | 2950 | 14.85 | 22 | Y180M-2 | 66 | 3.7 | 100 | 100 | 195 |
| 54 | 15 | 80 | 16.11 | 73 | 3.9 | |||||||
| 72 | 20 | 56 | 16.33 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×6 | 36 | 10 | 120 | 2950 | 17.82 | 22 | Y180M-2 | 66 | 3.7 | 100 | 100 | 204 |
| 54 | 15 | 96 | 19.33 | 73 | 3.9 | |||||||
| 72 | 20 | 67 | 19.60 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×7 | 36 | 10 | 140 | 2950 | 20.79 | 30 | Y200L1-2 | 66 | 3.7 | 100 | 100 | 213 |
| 54 | 15 | 112 | 22.55 | 73 | 3.9 | |||||||
| 72 | 20 | 78 | 22.87 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×8 | 36 | 10 | 160 | 2950 | 23.76 | 30 | Y200L1-2 | 66 | 3.7 | 100 | 100 | 222 |
| 54 | 15 | 128 | 25.78 | 73 | 3.9 | |||||||
| 72 | 20 | 90 | 26.13 | 66 | 4.3 | |||||||
| 100D.DF.DY.MD16×9 | 36 | 10 | 180 | 2950 | 26.73 | 37 | Y200L2-2 | 66 | 3.7 | 100 | 100 | 230 |
| 54 | 15 | 144 | 29.00 | 73 | 3.9 | |||||||
| 72 | 20 | 101 | 29.40 | 66 | 4.3 | |||||||
