材質 | 鑄鐵 |
---|---|
功率 | 280kw |
級數 | 多級 |
性能 | 不阻塞 |
揚程 | 402 |
轉速 | 2950 |
品牌 | 長沙東方 |
型號 | D155-67×6 |

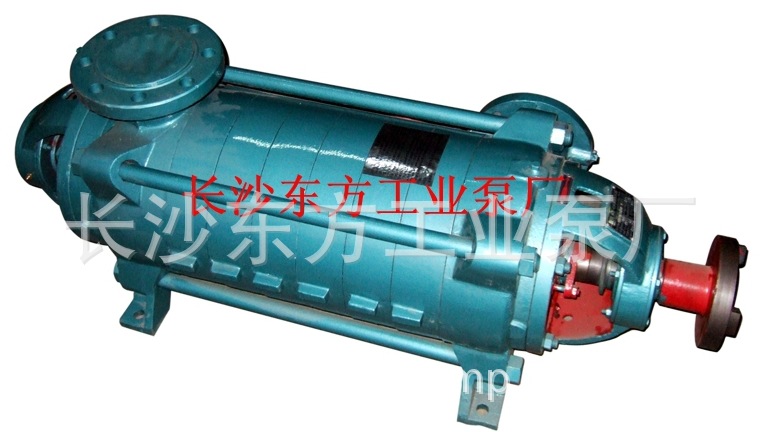

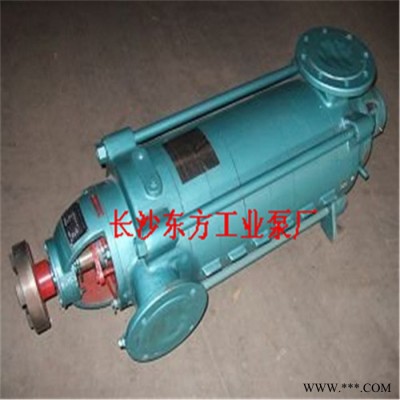

直供 D155-67×6 多級泵D155-67×7 離心泵 配件 葉輪 供應吉林長春
單級泵和多級泵的區別:
多級泵主要由定子、轉子、軸承和軸封四大部分組成:
1、臥式多級離心泵定子部分主要由吸入段、中段、吐出段和導葉等組成,有拉緊螺栓將各段夾緊構成工作室。D型多級泵泵一般水平吸入,垂直向上吐出;用于是油田注水時,泵進出口均垂直向上。DG型多級泵出、入口均垂直向上。
2、多級離心泵軸承主要由軸承體、軸承和軸承壓蓋等組成,軸承用油脂或稀油潤滑。
3、多級離心泵轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸向力由平衡盤平衡。
4、多級離心泵軸封采用軟填料密封,主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。
5、多級離心泵轉動泵通過彈性聯軸器由原動機直接驅動,從原動機端看泵為順時針方向旋轉.DL型立式多級離心泵是臥式單吸多級節段式離心泵。
單級離心泵包括泵體,泵蓋,帶輸出軸的電動機,在泵體內裝設的泵軸、軸承座、葉輪、機械密封和機封壓蓋,其特征在于,它還包括位于電動機輸出軸與泵軸之間設置的對夾式聯軸器,以及安裝在軸承座上的以輔助支承泵軸的導軸承;所述對夾式聯軸器分別與電動機輸出軸和泵軸剛性連接,在電動機輸出軸與泵軸之間留有便于機械密封和機封壓蓋裝拆的空間距離。在維修或更換機械密封時,無須拆卸電動機及泵蓋。
6、揚程不同單級泵的揚程只有125米。而多級泵則可以實現超過125米的揚程。也就是說,125米以下,單級泵可以滿足要求,但泵送高度在125米以上,則只能選擇多級泵了。
7、水泵級數不同單級泵,很明顯,只有一級。而多級泵,則在單級泵的基礎上,增加了幾個。
型號 參數 | 流量 Capacity | 揚程 Heed | 轉速 Speed | 軸功率 Shaft power | 配帶電動機 Motor | 效率 Eff. | 必須汽蝕余量 | 泵口徑 | 泵重 | |||
Q | H | n | Pa | 功率 | 型號 Type | η | (NPSH)r | 進口 | 出口 | |||
m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | kg | ||
D.DF.DY.MD155-67×2 | 100 | 27.8 | 152 | 2950 | 64.70 | 90 | Y280M-2 | 64 | 3.2 | 150 | 150 | 830 |
155 | 43.1 | 134 | 76.50 | 74 | 5 | |||||||
185 | 51.4 | 118 | 82.60 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×3 | 100 | 27.8 | 228 | 2950 | 97.00 | 132 | Y315M-2 | 64 | 3.2 | 150 | 150 | 952 |
155 | 43.1 | 201 | 114.70 | 74 | 5 | |||||||
185 | 51.4 | 177 | 123.90 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×4 | 100 | 27.8 | 304 | 2950 | 129.40 | 185 | Y315M1-2 (IP23) | 64 | 3.2 | 150 | 150 | 1024 |
155 | 43.1 | 268 | 152.90 | 74 | 5 | |||||||
185 | 51.4 | 236 | 165.10 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×5 | 100 | 27.8 | 380 | 2950 | 161.70 | 220 | Y355M1-2 | 64 | 3.2 | 150 | 150 | 1145 |
155 | 43.1 | 335 | 191.20 | 74 | 5 | |||||||
185 | 51.4 | 295 | 206.40 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×6 | 100 | 27.8 | 456 | 2950 | 194.00 | 280 | Y355L1-2 (IP23) | 64 | 3.2 | 150 | 150 | 1435 |
155 | 43.1 | 402 | 229.50 | 74 | 5 | |||||||
185 | 51.4 | 354 | 247.70 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×7 | 100 | 27.8 | 532 | 2950 | 226.40 | 315 | Y355L2-2 | 64 | 3.2 | 150 | 150 | 1558 |
155 | 43.1 | 469 | 267.70 | 74 | 5 | |||||||
185 | 51.4 | 413 | 288.90 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×8 | 100 | 27.8 | 608 | 2950 | 258.80 | 355 | Y355L1-2 (IP23) | 64 | 3.2 | 150 | 150 | 1700 |
155 | 43.1 | 536 | 305.90 | 74 | 5 | |||||||
185 | 51.4 | 472 | 330.20 | 72 | 6.6 | |||||||
D.DF.DY.MD155-67×9 | 100 | 27.8 | 684 | 2950 | 291.10 | 450 | Y4001-2 (IP23/6KV) | 64 | 3.2 | 150 | 150 | 1860 |
155 | 43.1 | 603 | 344.20 | 74 | 5 | |||||||
185 | 51.4 | 531 | 371.50 | 72 | 6.6 |
