| 材質 | 鑄鐵 |
|---|---|
| 功率 | 22 |
| 級數 | 單級 |
| 性能 | 不阻塞 |
| 揚程 | 113 |
| 轉速 | 2900 |
| 品牌 | 長沙東方 |
| 型號 | ISG50-315(I)C |

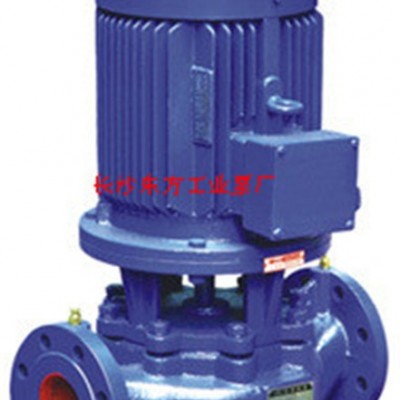

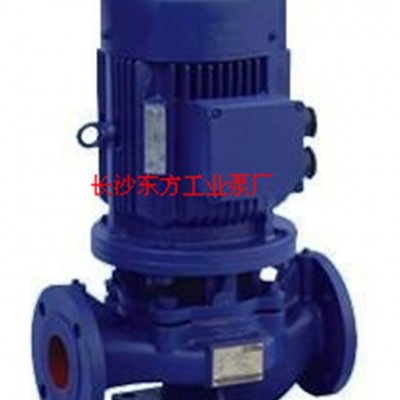

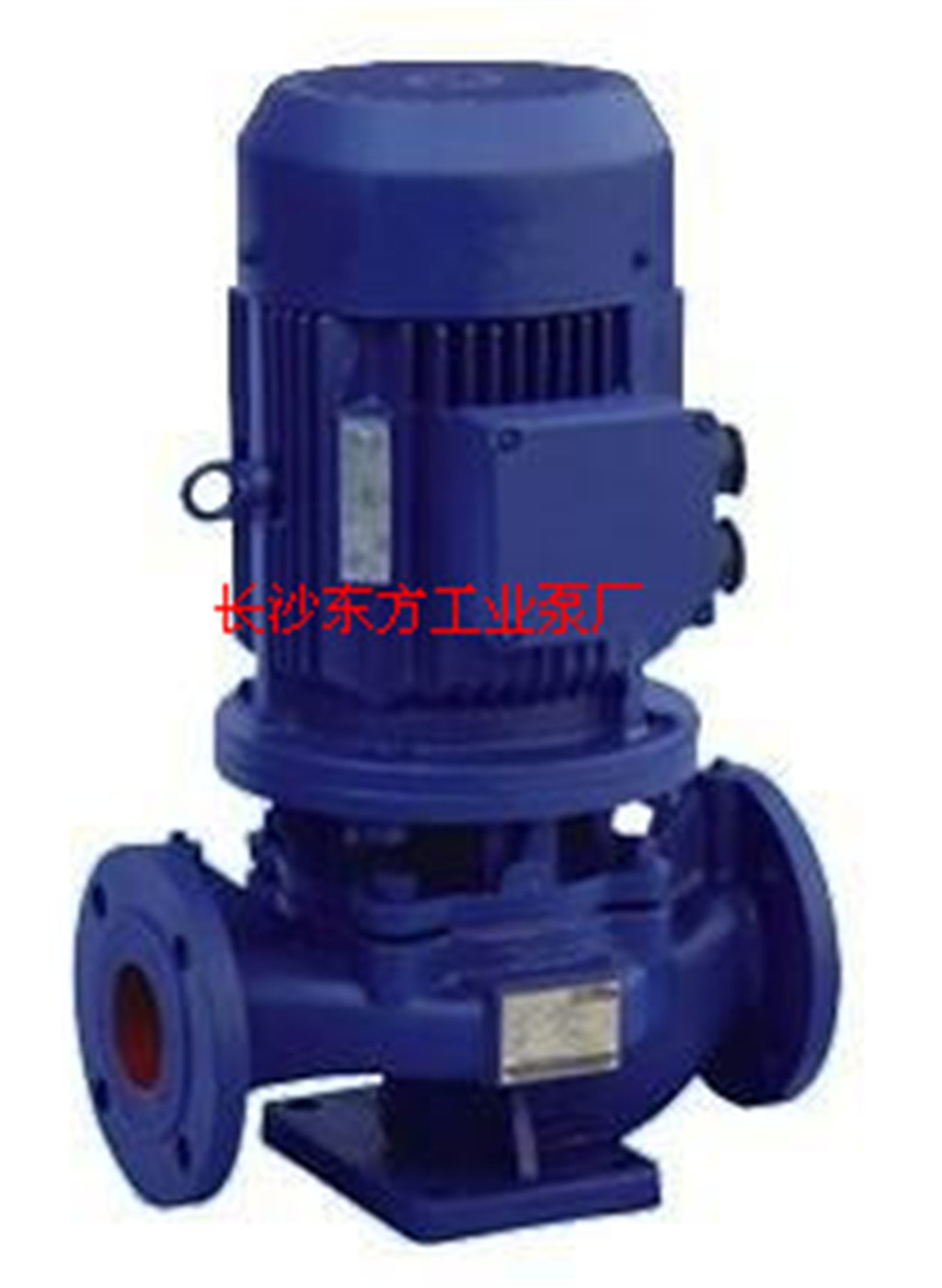

管道泵ISG50-315(I)C 單級泵 葉輪 泵殼 鑄鐵材質 長沙供應
工作條件
??1、吸入壓力≤1.0MPa，或泵系統高工作壓力≤1.6MPa，即泵吸入口壓力+泵揚程≤1.6MPa，泵靜壓試驗壓力為2.5MPa，訂貨時請注明系統工作壓力。泵系統工作壓力大于1.6MPa時應在訂貨時另行提出，以便在制造時泵的過流部分和聯接部分采用鑄鋼材料。
??2、環境溫度<40℃，相對濕度<95％。
??3、所輸送介質中固體顆粒體積含量不超過單位體積的0.1％，粒度<0.1mm。
??注：如使用介質為帶有細小顆粒，請?jiān)谟嗀洉r(shí)說明，以便廠家采用耐磨式機械密封。
主要用途

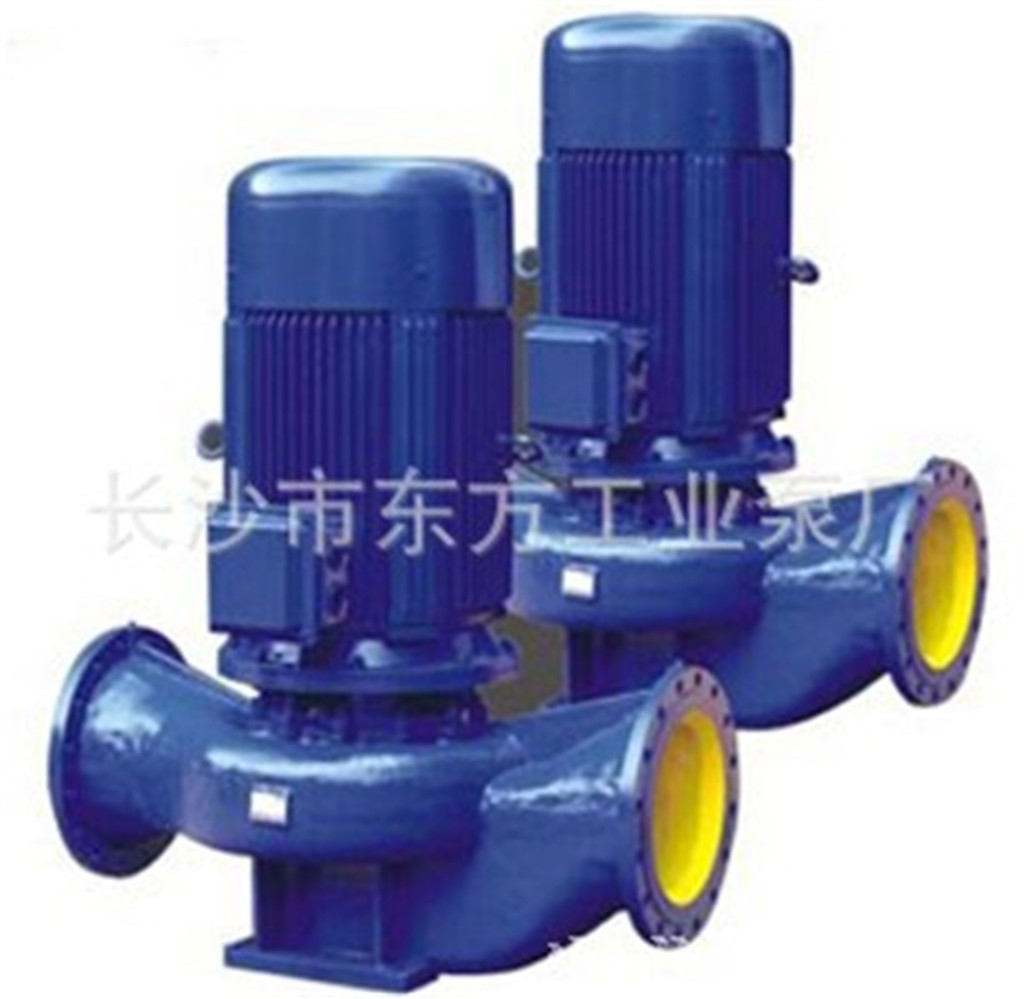

??1、ISG型立式管道離心泵，供輸送清水及物理化學性質類似于清水的其他液體之用，適用于工業和城市給排水、高層建筑增壓送水、園林噴灌、消防增壓、遠距離輸送、暖通制冷循環、浴室等冷暖水循環增壓及設備配套，使用溫度T<80℃。
??2、IRG(GRG)型立式熱水(高溫)循環泵廣泛適用于：能源、冶金、化工、紡織、造紙，以及賓館飯店等鍋爐高溫?zé)崴鰤貉h(huán)輸送及城市采用暖系統循環用泵，IRG型使用溫度T<120℃，珀GRG型使用溫度T<240℃。

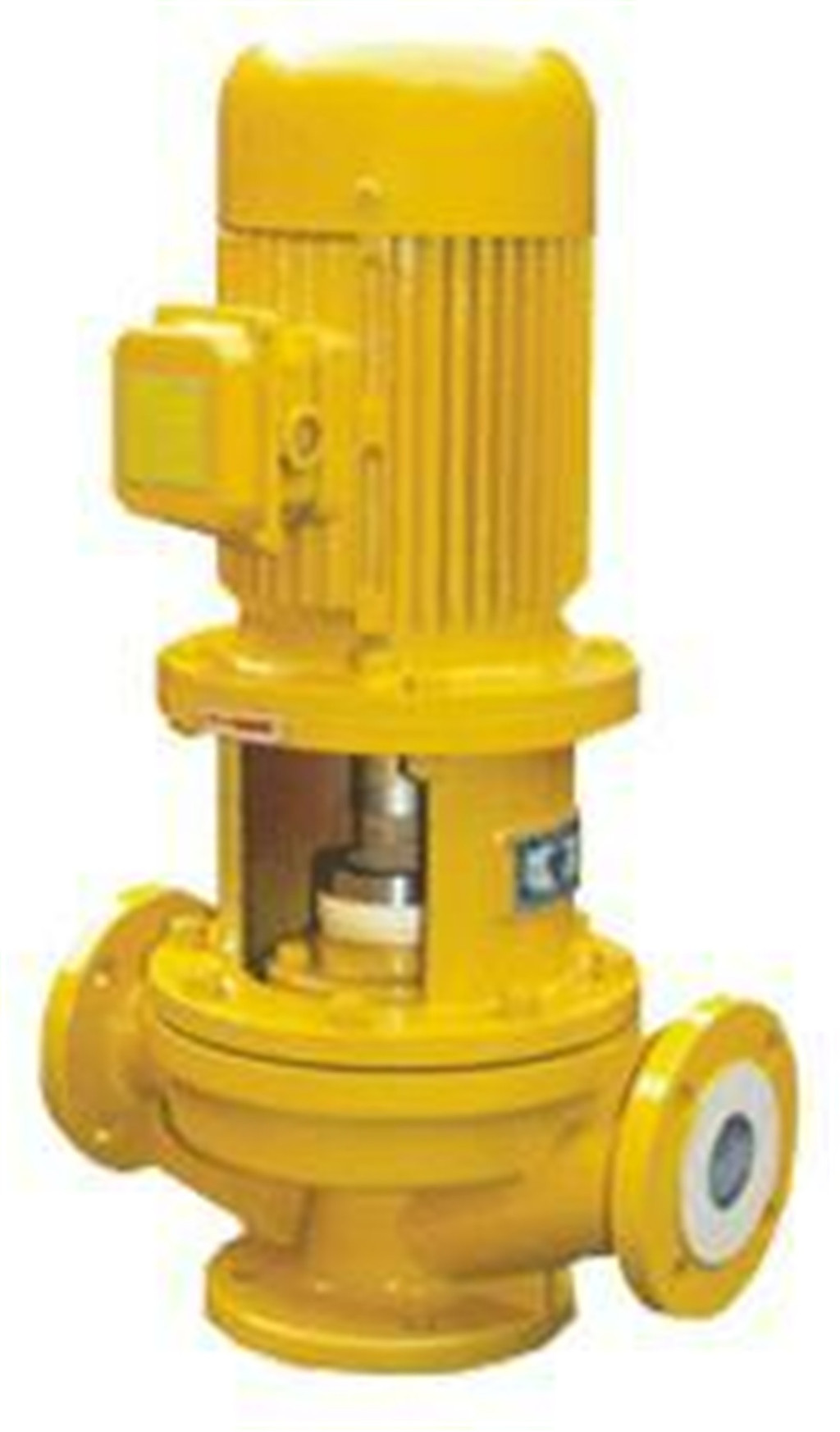

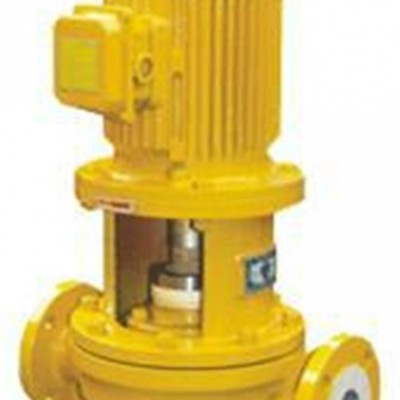

??3、IHG型立式管道化工泵，供輸送不含固體顆粒，具有腐蝕性，粘度類似于水的液體，適用于石油、化工、冶金、電力、造紙、食品制藥和合成纖維等部門，使用溫度為20℃~+120℃。
??4、YG型立式管道油泵，供輸送汽油、煤油、柴油等石油產品，被輸送介質溫度為-20℃~+120℃。
| 型號 | 流量 | 揚程 | 效率 | 轉速 | 電機功率 | 必需汽蝕余量 | 重量 | |
| m3/h | L/s | m | % | r/min | kw | m | kg | |
| 50-100 | 8.8 | 2.44 | 13.6 | 55 | 2900 | 1.1 | 2.3 | 36 |
| 12.5 | 3.47 | 12.5 | 62 | |||||
| 16.3 | 4.53 | 11.3 | 60 | |||||
| 50-100A | 8 | 2.22 | 11 | 60 | 2900 | 0.75 | 2.3 | 35 |
| 11 | 3.05 | 10 | ||||||
| 14.5 | 4.03 | 9 | ||||||
| 50-125 | 8.8 | 2.44 | 21.5 | 49 | 2900 | 1.5 | 2.3 | 43 |
| 12.5 | 3.47 | 20 | 58 | |||||
| 16.3 | 4.53 | 17.8 | 57 | |||||
| 50-125A | 8 | 2.22 | 17 | 57 | 2900 | 1.1 | 2.3 | 38 |
| 11 | 3.05 | 16 | ||||||
| 14.5 | 4.03 | 14 | ||||||
| 50-160 | 8.8 | 2.44 | 33 | 45 | 2900 | 3 | 2.3 | 59 |
| 12.5 | 3.47 | 32 | 52 | |||||
| 16.3 | 4.53 | 30 | 51 | |||||
| 50-160A | 8.2 | 2.28 | 29 | 44 | 2900 | 2.2 | 2.3 | 51 |
| 11.7 | 3.25 | 28 | 51 | |||||
| 15.2 | 4.22 | 26 | 50 | |||||
| 50-160B | 7.3 | 2.38 | 23 | 50 | 2900 | 1.5 | 2.3 | 47 |
| 10.4 | 2.89 | 22 | ||||||
| 13.5 | 3.75 | 20.5 | ||||||
| 50-200 | 8.8 | 2.44 | 52 | 38 | 2900 | 5.5 | 2.3 | 101 |
| 12.5 | 3.47 | 50 | 46 | |||||
| 16.3 | 4.53 | 48 | 46 | |||||
| 50-200A | 8.3 | 2.31 | 45.8 | 37 | 2900 | 4 | 2.3 | 80 |
| 11.7 | 3.25 | 44 | 45 | |||||
| 15.3 | 4.25 | 42 | 45 | |||||
| 50-200B | 7.5 | 2.08 | 37 | 44 | 2900 | 3 | 2.3 | 68 |
| 10.6 | 2.94 | 36 | ||||||
| 13.8 | 3.83 | 34 | ||||||
| 50-250 | 8.8 | 2.44 | 82 | 29 | 2900 | 11 | 2.3 | 160 |
| 12.5 | 3.47 | 80 | 38 | |||||
| 16.3 | 4.53 | 77.5 | 40 | |||||
| 50-250A | 8.2 | 2.28 | 71.5 | 38 | 2900 | 7.5 | 2.3 | 115 |
| 11.6 | 3.22 | 70 | ||||||
| 15.2 | 4.22 | 68 | ||||||
| 50-250B | 7.6 | 2.11 | 61.4 | 37 | 2900 | 7.5 | 2.3 | 114 |
| 10.8 | 3 | 60 | ||||||
| 14 | 3.89 | 58 | ||||||
| 50-250C | 7.1 | 1.97 | 53.2 | 36 | 2900 | 5.5 | 2.3 | 108 |
| 10 | .2.78 | 52 | ||||||
| 13.1 | 3.64 | 50.4 | ||||||
| 50-100(I) | 17.5 | 4.86 | 13.7 | 67 | 2900 | 1.5 | 2.5 | 41 |
| 25 | 6.94 | 12.5 | 69 | |||||
| 32.5 | 9.03 | 10.5 | 69 | |||||
| 50-100(I)A | 15.6 | 4.3 | 11 | 65 | 2900 | 1.1 | 2.5 | 36 |
| 22.3 | 6.19 | 10 | 67 | |||||
| 29 | 8.1 | 8.4 | 68 | |||||
| 50-125(I) | 17.5 | 4.86 | 21.5 | 60 | 2900 | 3 | 2.5 | 56 |
| 25 | 6.94 | 20 | 68 | |||||
| 32.5 | 9.03 | 18 | 67 | |||||
| 50-125(I)A | 15.6 | 4.33 | 17 | 58 | 2900 | 2.2 | 2.5 | 48 |
| 22.3 | 6.19 | 16 | 66 | |||||
| 29 | 8.1 | 13.6 | 65 | |||||
| 50-160(I) | 17.5 | 4.68 | 34.4 | 54 | 2900 | 4 | 2.5 | 72 |
| 25 | 6.94 | 32 | 63 | |||||
| 32.5 | 9.03 | 27.5 | 60 | |||||
| 50-160(I)A | 16.4 | 4.56 | 30 | 54 | 2900 | 4 | 2.5 | 71 |
| 23.4 | 6.5 | 28 | 62 | |||||
| 30.4 | 8.44 | 24 | 59 | |||||
| 50-160(I)B | 15 | 4.17 | 26 | 58 | 2900 | 3 | 2.5 | 59 |
| 21.6 | 6 | 24 | ||||||
| 28 | 7.78 | 20.6 | ||||||
| 50-200(I) | 17.5 | 4.86 | 52.7 | 49 | 2900 | 7.5 | 2.5 | 108 |
| 25 | 6.94 | 50 | 58 | |||||
| 32.5 | 9.03 | 45.5 | 59 | |||||
| 50-200(I)A | 16.4 | 4.56 | 46.4 | 48 | 2900 | 7.5 | 2.5 | 107 |
| 23.5 | 6.53 | 44 | 57 | |||||
| 30.5 | 8.47 | 40 | 58 | |||||
| 50-200(I)B | 15.2 | 4.22 | 40 | 55 | 2900 | 5.5 | 2.5 | 100 |
| 21.8 | 6.06 | 38 | ||||||
| 28.3 | 7.86 | 34.5 | ||||||
| 50-250(I) | 17.5 | 4.86 | 82 | 39 | 2900 | 15 | 2.5 | 175 |
| 25 | 6.94 | 80 | 50 | |||||
| 32.5 | 9.03 | 76.5 | 52 | |||||
| 50-250(I)A | 16.4 | 4.56 | 71.5 | 39 | 2900 | 11 | 2.5 | 165 |
| 23.4 | 6.5 | 70 | 50 | |||||
| 30.5 | 8.47 | 67 | 52 | |||||
| 50-250(I)B | 15 | 4.17 | 61 | 38 | 2900 | 11 | 2.5 | 165 |
| 21.6 | 6 | 60 | 49 | |||||
| 28 | 7.78 | 57.4 | 54 | |||||
| 50-315(I) | 17.5 | 4.86 | 128 | 30 | 2900 | 30 | 2.5 | 310 |
| 25 | 6.94 | 125 | 40 | |||||
| 32.5 | 9.03 | 122 | 44 | |||||
| 50-315(I)A | 16.6 | 4.61 | 115 | 30 | 2900 | 22 | 2.5 | 245 |
| 23.7 | 6.58 | 113 | 40 | |||||
| 31 | 8.6 | 110 | 44 | |||||
| 50-315(I)B | 15.7 | 4.36 | 103 | 39 | 2900 | 18.5 | 2.5 | 215 |
| 22.5 | 6.23 | 101 | ||||||
| 29.2 | 8 | 98 | ||||||
| 50-315(I)C | 14.4 | 4 | 86 | 38 | 2900 | 15 | 2.5 | 195 |
| 20.6 | 5.72 | 85 | ||||||
| 26.8 | 7.44 | 83 | ||||||
