| 材質 | 鑄鐵 |
|---|---|
| 產地 | 湖南 |
| 功率 | 1.5KW |
| 流量 | 7.2 |
| 驅動方式 | 電動 |
| 性能 | 不阻塞 |
| 原理 | 離心泵 |
| 轉速 | 2900rpm |
| 執行質量標準 | 國標 |
| 貿易屬性 | 外貿+內貿 |
| 泵軸位置 | 臥式 |
| 葉輪數目 | 單級 |
| 葉輪結構 | 封閉式葉輪 |
| 品牌 | 湘楚東方 |
| 型號 | 40R-26 |
| 加工定制 | 是 |

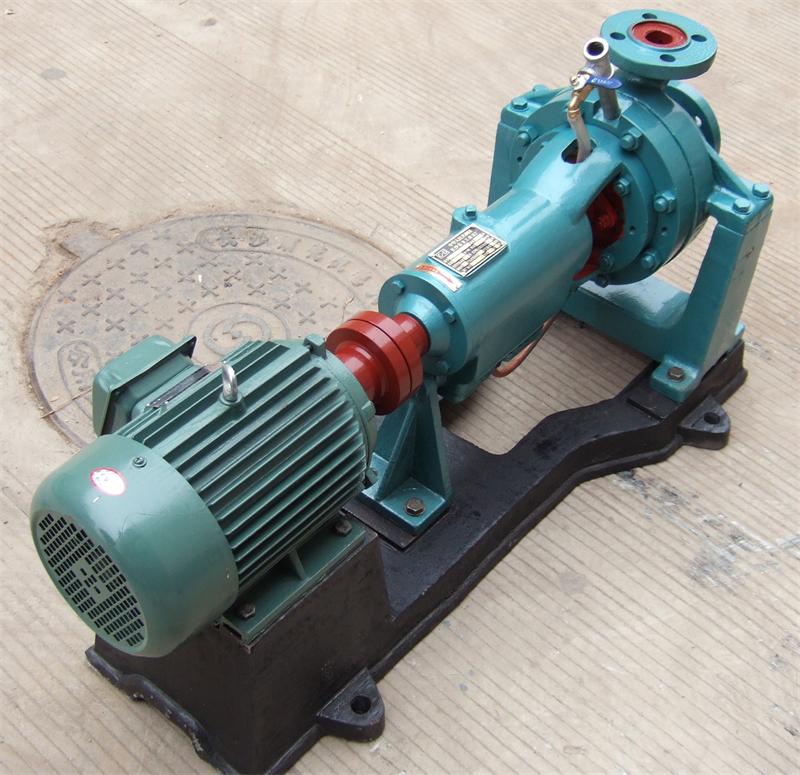

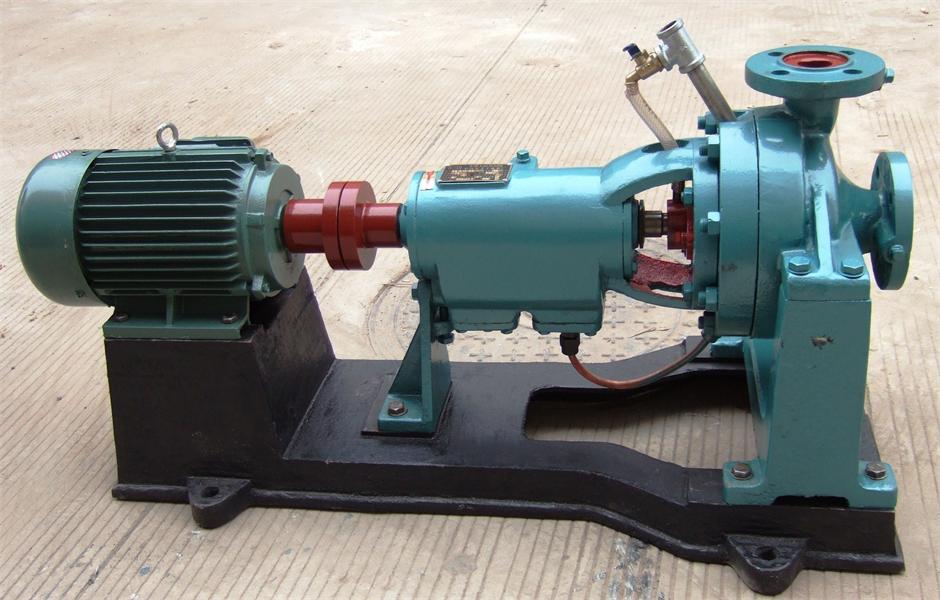

湘楚東方40R-26熱水泵發株洲攸縣 IR50-32-125葉輪IR50-32-125、IR50-32-125A、IR50-32J-125熱水泵
40R-26A型熱水循環泵概述： 40R-26A型熱水循環泵系單級單吸和兩級單吸懸臂式離心泵，適用于冶金、電站，化工等部門，用于輸送250℃以下不含固體顆粒的高壓熱水之用。被輸送熱水溫度為250℃，泵進口壓力為5MPa；當熱水溫度不高于250℃，泵進口壓力不應大于3MPa。 40R-26A型熱水循環泵參數范圍： 流量Q=6----12m3/h； 揚程H=38.5---41.5m； 轉速N=2960 r/min。 40R-26A型熱水循環泵型號說明： 例：40R-26A； 40進口公稱直徑40毫米； R——熱水循環泵； 26——設計點揚程26米； A——葉輪外徑經過一次切割。 40R-26A型熱水循環泵結構型式： 泵為單級單吸和兩級單吸懸臂式，用浮動環密封，軸承為滾動軸承和球軸承，采用稀油潤滑。 40R-26A型熱水循環泵旋轉方向： 從電機端看，泵為逆時針?lè)较蛐D(zhuǎn)。 40R-26A型熱水循環泵主要零件材質： 按不同的壓力，主要零部件的材質有：Ⅰ類：QT500-7；Ⅱ類：ZG230-450；Ⅲ類：ZG3Cr13。 40R-26A型熱水循環泵成套范圍： 成套供應泵、電機、聯軸器、底座。 R型熱水循環泵，是根據AP1610和VDMA24297（輕/中型）規范設計的，其系列化、標準化、通用化程度高。泵性能先進，運行平穩，安全可靠。在設計生產中采用新結構、新材料。 該泵供冶金、電站、橡膠、化工、采暖及余熱利用等行業輸送溫度小于280℃不含顆粒的高壓熱水之用，（熱交換介質不高于400℃）。
40R-26A型熱水循環泵結構原理圖 40R-26A型熱水循環泵結構特點： 泵主要由泵體、葉輪、軸、冷卻室、泵體支架、懸架、密封部件、密封環等組成，泵進口為水平軸向，出口垂直向上。葉輪經過靜平衡校驗，用葉輪螺母與軸套一起固定在軸上，泵軸由一對單列向心推力球軸承和一只單列向心球軸承（或單列向心圓柱滾子軸承）支承在懸架上，泵體與冷卻室及懸架用螺栓聯接，泵通過彈性聯軸器由電機直接驅動，從傳動端看，泵為順時針?lè)较蛐D(zhuǎn)。 40R-26A型熱水循環泵的密封采用浮動密封環密封，或采用耐高溫高壓機械密封；泵的軸向力由單列向心推力球軸承承受，有的泵采用帶背葉片的葉輪平衡軸向推力；浮動環密封部件和懸架部件均設有冷卻室，外接冷卻水量為0.3～0.6m3/h，壓力0.1～0.2mpa。。
