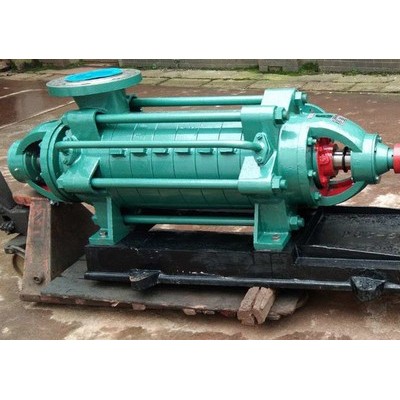

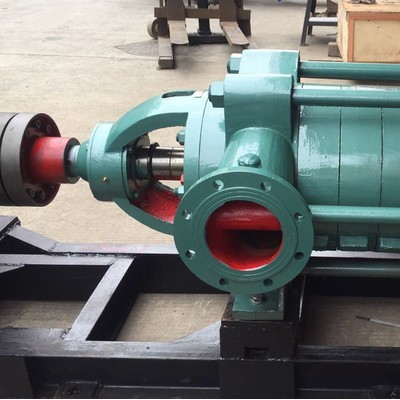

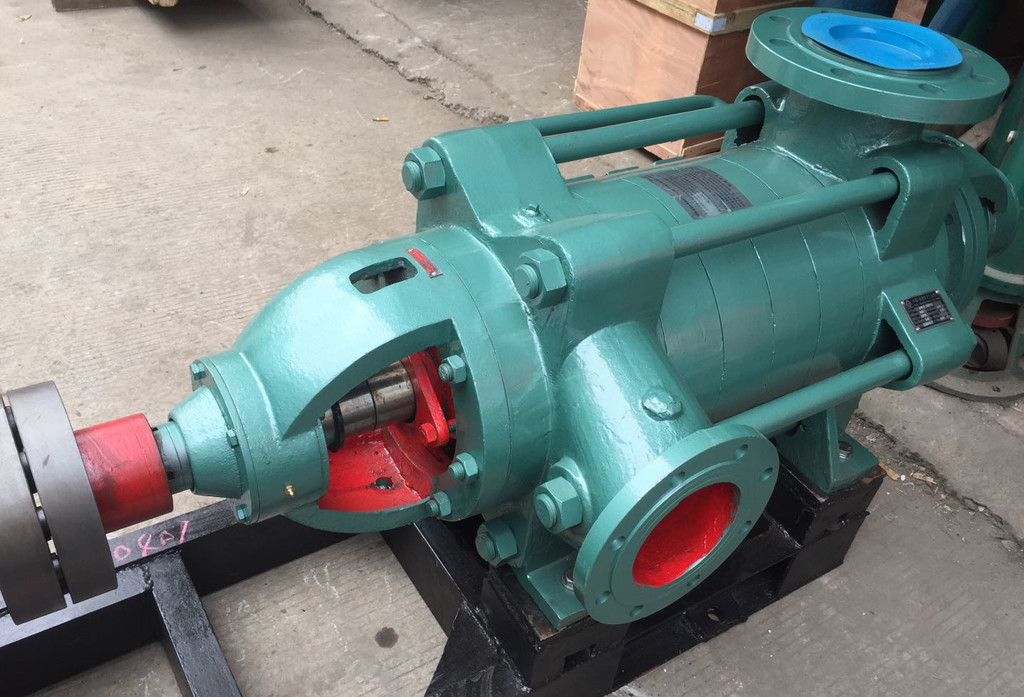

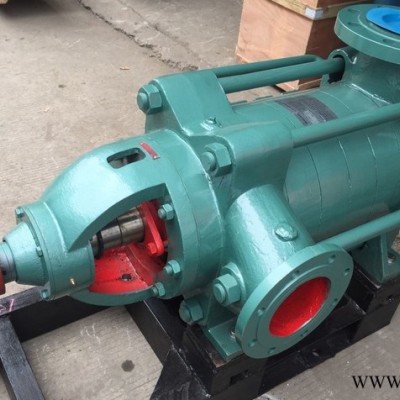

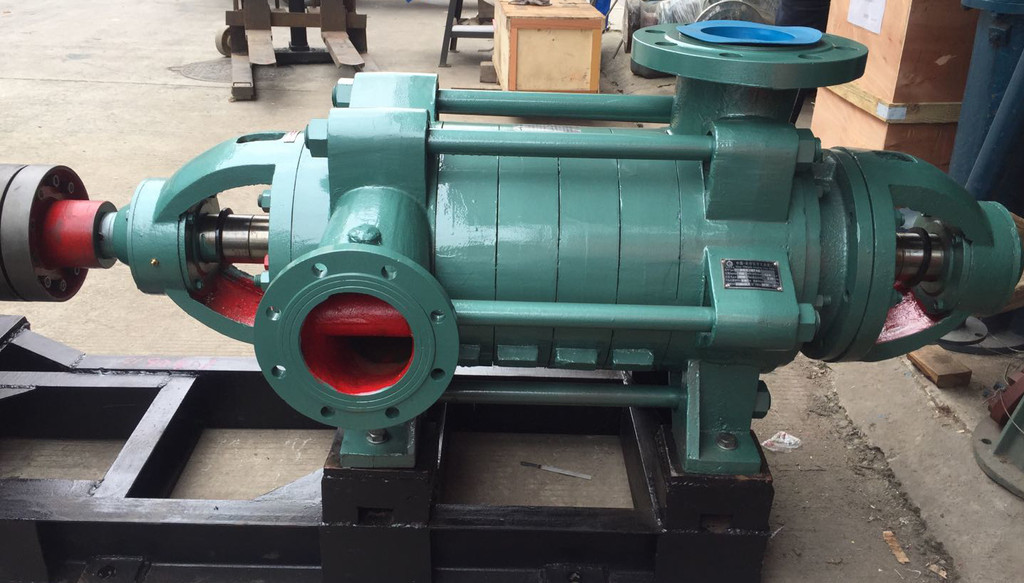

100D45*6臥式泵多級泵清水泵材質型號鑄鐵葉輪

多級離心泵節流軸封檢修1、清洗并檢查節流軸封表面，其上應無裂紋、偏磨等缺陷，表面粗糙度Ra的較大允許值為0.8m；2、離心泵節流軸封與泵體采用H7/p6配合。以外圓為基準，測量內孔徑向圓跳動，其值應不大于0.02mm；3、測量離心泵節流軸封與泵軸間隙量，其值應在0.25～0.30mm之間。多級離心泵軸承的檢修1、橢圓度和軸徑錐度不能大于軸直徑的千分之一。2、軸徑表面的粗糙度Ra3、軸徑與軸瓦的接觸面積不應小于60～90范圍，它的表面不應有腐蝕痕跡。4、外殼與軸承應緊密接觸。5、軸瓦不能有裂紋、砂眼、金屬削等。6、軸承蓋與軸瓦之間的緊力不小于0.02～0.04mm。7、滾珠軸承的外徑與軸承箱內壁不能接觸。8、徑向負荷的滾動軸承外圈與軸承箱內壁接觸采用H7/h6配合。多級離心泵滑動軸承（1）軸承與軸承壓蓋的過盈量為0.02～0.04mm，下軸承襯與軸承座接觸均勻，接觸面積應大60%以上。（2）更換軸承時，軸頸與下軸承接觸角為60～900密封，接觸面積應均勻，接觸點每平方厘米不少于2～3點。（3）軸承合金層與軸承襯應結合牢固，合金層表面不得有氣孔、夾渣、剝落等缺陷。（4）承頂部間隙應符合下表的規定。（5）軸承側間隙在水平中分面上的數據為頂間隙的一半。

多級泵串、并聯工作時注意：1、多級泵串聯工作時，能提高揚程，但要注意多臺泵串聯時后面的泵的泵體強度。2、離心泵并聯操作能增加流量，在同一管路系統中，流量增加的比例會隨著并聯泵臺數的增加而減少。3、選用相同性能的離心泵進行串、并聯。4、無論是串聯或并聯工作，單臺離心泵的工作點均應力求落在高效區以內。槽中心線對軸中心線平行度誤差應小于0.03mm/100。4、軸徑允許彎曲不大于0.013mm，對于低轉速泵軸中部不大于0.07mm，高轉速泵軸中部不大于0.04mm。5、軸表面光滑，無裂紋、磨損等。6、軸套表面保持Ra=1.6um。7、軸與軸套采用H7/h6。多級離心泵泵軸彎曲度的測量多級離心泵泵軸彎曲之后，會引起轉子的不平衡和動靜部分的磨損，所以在大修時都應對泵軸的彎曲度進行測量。1把軸的兩端架在V形鐵上，V形鐵應放置平穩、牢固；2再把百分表支好，使測量桿指向軸頭。然后，緩慢地盤動泵軸，在軸有彎曲的情況下，每轉一周則百分表有一個較大讀數和較小讀數，兩讀數的差值即表明了軸的彎曲程度。這個測量過程實際上是測量軸的徑向跳動，亦即晃度。3晃度的一半即為軸的彎曲值。
