| 材質 | 鑄鐵 |
|---|---|
| 功率 | 55kw |
| 級數 | 多級 |
| 流量 | 43m3/h |
| 排出口徑 | 80mm |
| 輸送介質 | 清水 |
| 吸入口徑 | 80mm |
| 性能 | 無泄露 |
| 揚程 | 240m |
| 轉速 | 2950r/min |
| 品牌 | 長沙東方 |
| 型號 | D80-30*8 |

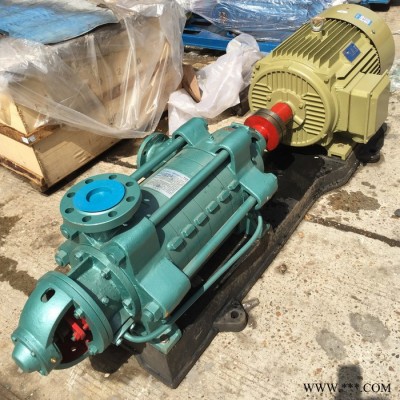

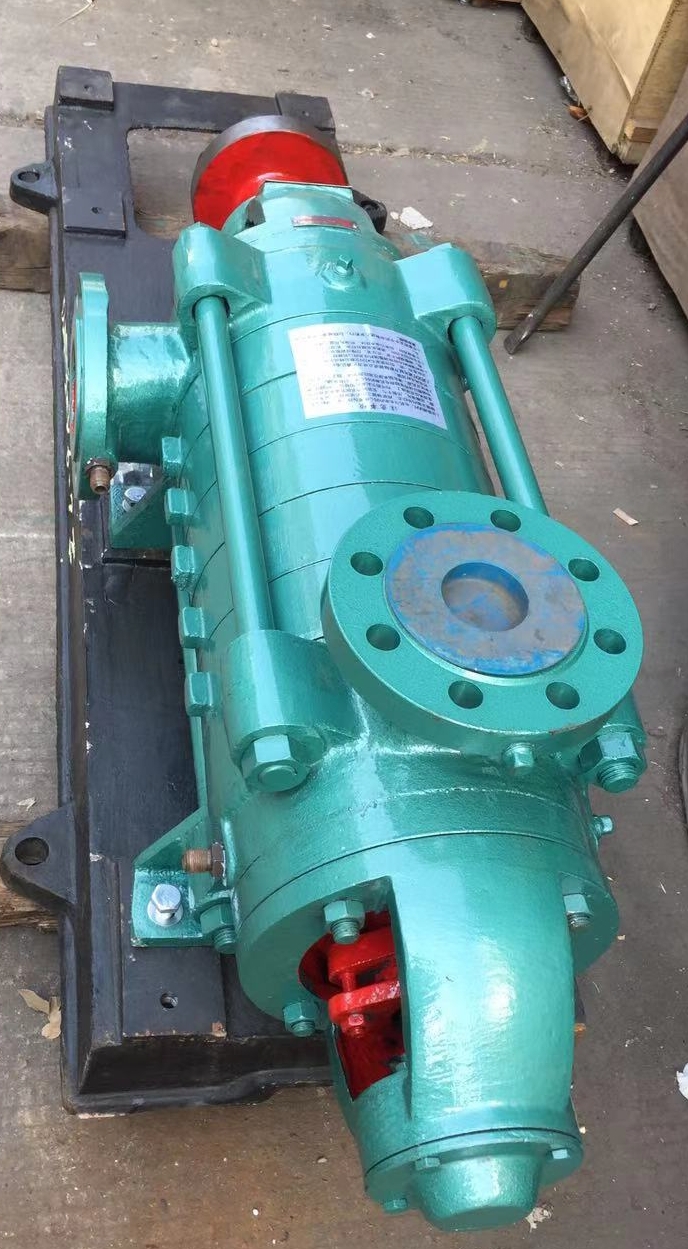

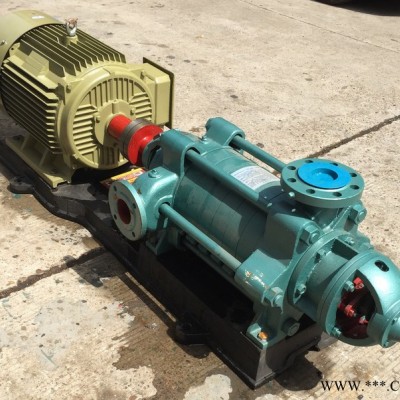

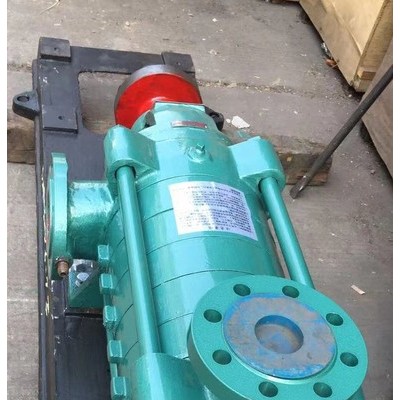

D80-30*8多級泵D80-30*8離心泵 葉輪密封環
多級泵設計原因：
1、多級泵的設計安裝高度太高。
2、所多級泵選擇型號的氣蝕裕度不足。
四、多級泵管理原因：
1、多級泵運行時間較長，葉輪氣蝕穿孔而沒有及時發現更換。
2、多級泵開泵時沒有排凈蝸殼內空氣。
3、多級泵取水位已低于設計要求標高情況已較為嚴重。
五、結論：一般情況下，三是多級泵本質原因，四是多級泵推動因素
多級泵效率如何計算？多級泵的有效功率可以通過流量和揚程，輸送介質密度來計算，而要計算軸功率要知道效率，那么多級泵效率如何計算？什么叫多級泵的效率？多級泵效率計算的公式是什么？多級泵效率指泵的有效功率和軸功率之比。=pe/p泵的功率通常指輸入功率，即原動機傳到泵軸上的功率，故又稱軸功率，用p表示。有效功率即：泵的揚程和質量流量及重力加速度的乘積。pe=gqh(w)或pe=qh/1000(kw)：泵輸送液體的密度(kg/m3)：泵輸送液體的重度=g(n/m3)g：重力加速度(m/s)質量流量qm=q(t/h或kg/s)因?yàn)槎嗉?jí)泵的功率N(KW)=揚程流量(m3/s)1000(水的重度Kg/m3)102(功率轉換系數)(多級泵的效率)，由此可求得多級泵的效率。如能實測電流、電壓(可計算得多級泵的功率)，通過測量流量、揚程，多級泵的效率便可求得，這就是多級泵效率計算公式。
| 型號 參數 | 流量 Capacity | 揚程 Heed | 轉速 Speed | 軸功率 Shaft power | 配帶電動機 Motor | 效率 Eff. | 必須汽蝕余量 | 泵口徑 | |||
| Q | H | n | Pa | 功率 | 型號 Type | η | (NPSH)r | 進口 | 出口 | ||
| m3/h | L/s | m | r/min | kw | kw | % | m | mm | mm | ||
| D.DF.DY.MD80-30×2 | 26 | 7.22 | 68 | 2950 | 8.00 | 15 | Y160M2-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 60 | 11.10 | 70 | 3.9 | ||||||
| 48 | 13.33 | 55 | 10.60 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×3 | 26 | 7.22 | 102 | 2950 | 12.00 | 18.5 | Y160L-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 90 | 15.10 | 70 | 3.9 | ||||||
| 48 | 13.33 | 83 | 15.70 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×4 | 26 | 7.22 | 136 | 2950 | 16.00 | 22 | Y180M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 120 | 20.10 | 70 | 3.9 | ||||||
| 48 | 13.33 | 111 | 20.96 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×5 | 26 | 7.22 | 170 | 2950 | 20.10 | 30 | Y200L1-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 150 | 25.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 139 | 26.20 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×6 | 26 | 7.22 | 204 | 2950 | 24.10 | 37 | Y200L2-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 180 | 30.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 167 | 31.44 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×7 | 26 | 7.22 | 238 | 2950 | 28.10 | 45 | Y225M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 210 | 35.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 195 | 36.68 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×8 | 26 | 7.22 | 272 | 2950 | 32.10 | 55 | Y250M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 240 | 40.20 | 70 | 3.9 | ||||||
| 48 | 13.33 | 222 | 41.96 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×9 | 26 | 7.22 | 306 | 2950 | 36.10 | 55 | Y250M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 270 | 45.30 | 70 | 3.9 | ||||||
| 48 | 13.33 | 250 | 47.16 | 69 | 4.3 | ||||||
| D.DF.DY.MD80-30×10 | 26 | 7.22 | 340 | 2950 | 40.10 | 55 | Y250M-2 | 60 | 3 | 80 | 80 |
| 43 | 11.94 | 300 | 50.30 | 70 | 3.9 | ||||||
| 48 | 13.33 | 278 | 53.00 | 69 | 4.3 | ||||||
