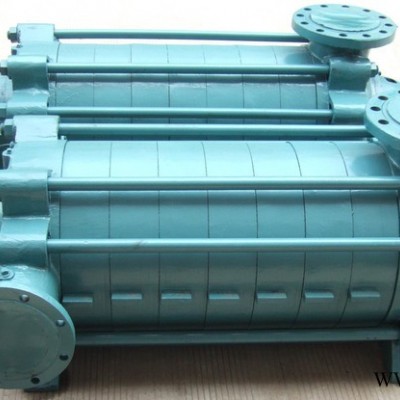

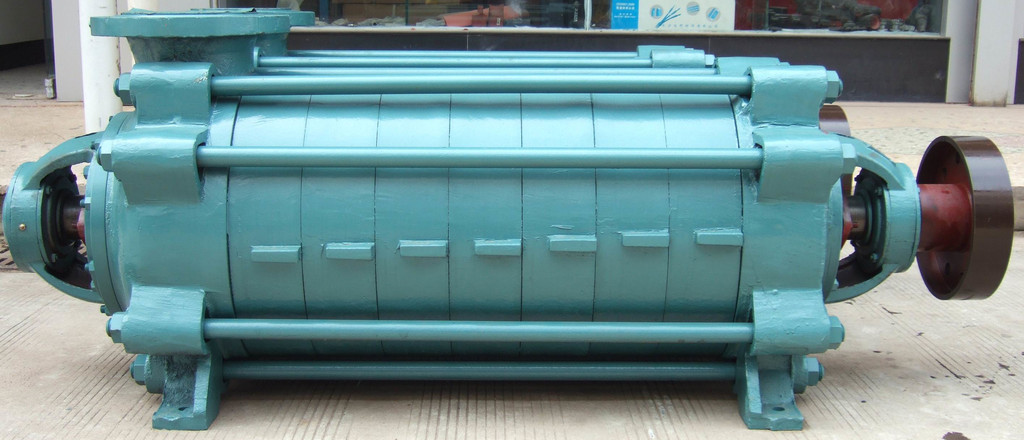

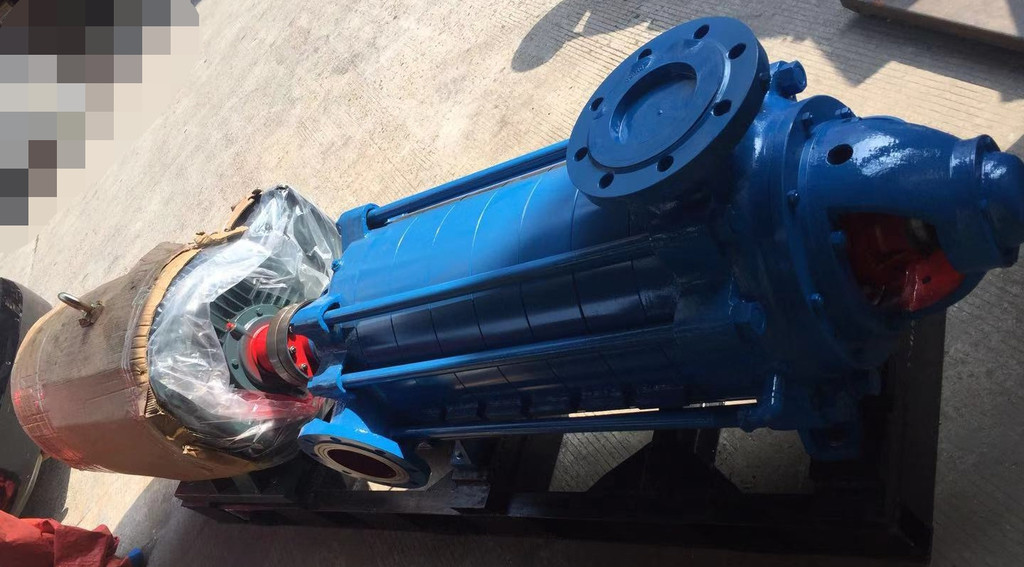

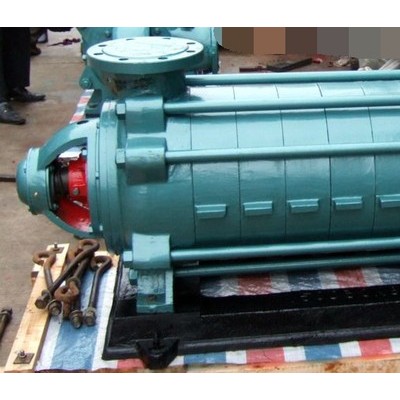

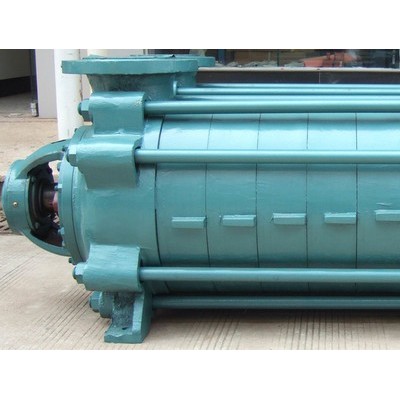

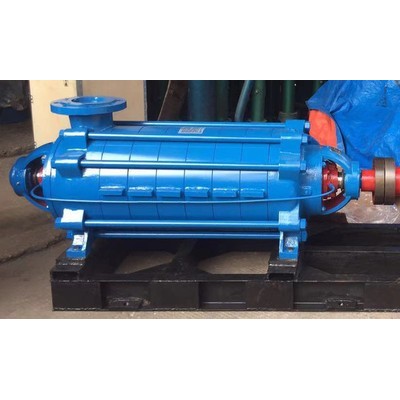

供應DY500-57*6型臥式單吸離心多級油泵

概述
    DYⅠ、DYⅡ、DYⅢ、DY、YD型泵均系單吸多級節段式離心冷油泵。適用于石油化工廠，用來輸送不含固體顆粒的粘度小于120厘沲的油類和石油產品。介質溫度t-20～150℃，允許進口壓力0.6MPa。

型號說明
    1）DY280-43/84×5：“D”－表示單級、多吸、節段式離心清水泵；“280”－表示泵的流量（m3/h）；“43”－表示泵的單級揚程；“84”－表示年號；“5”－表示級數；
   2）DY80-30×5：“D”-表示單級、多吸、節段式離心清水泵；“80”－表示泵的吸入口直徑；
    “30”－表示泵的單級揚程；“5”－表示級數；這種方法表示的泵只有D80－30；
   3）150DY30×5：“150”－表示泵的吸入口直徑；“D”－表示單級、多吸、節段式離心清水泵；“30”－表示泵的單級揚程；“5”－表示級數；

    4）DY25-50Ⅱ×5：  DF--表示單吸，多級，節段式耐腐蝕離心泵。  25--表示流量為25m3/h(除DF80－30型泵中80為吸入口徑外，其余型號的泵此項均為流量。  50--表示單級揚程為50米。Ⅱ--表示第二次改造設計。5--表示級數為5級。

結構型式
    1）進出口：100YD16型泵為水平吸入，垂直吐出，其余為垂直吸入垂直吐出。
    2）油封：可采用機械密封或填料密封。軸封有冷卻。
    3）軸承型式及潤滑：滑動軸承強制循環潤滑型式有DY850—125型泵；滑動軸承油環飛濺稀油潤滑型式有DYI85—67，DYI155—67和DYⅡ155—67型泵；其它均為滾動軸承，油脂潤滑。
    4）支承：DYⅡ155—67泵體的支承為中心支承，其余泵為腳支承。

旋轉方向
    DY型多級泵從電機端向泵看為順時針方向旋轉。

主要零件材質
    DY型多級泵的過流部件材質均為鑄鐵，軸的材質為45號鋼。

成套范圍
    DY型不銹鋼泵于電機、底座配套供應，可配功用底座或本身底座，廠方還提供附件（包括吐出錐管、閘閥、底閥、止回閥）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）。

DY型臥式不銹鋼耐腐多級泵的安裝
    本型泵安裝時除滿足要救外，還應注意以下幾點：
    1、安裝泵的基礎平面應用水平儀找平?；A(chǔ)水泥凝固后，應檢查底座和地腳螺栓孔是否松動；
    2、電機、泵和底座組裝后，應檢查泵軸和電機軸的同心度，保證兩軸心線在同一水平線上；
    3、電機和水泵組裝時，應將泵聯軸器端外拉出，保證泵和電機兩聯軸器端面的軸向間隙值；
    4、泵只能承受自身內力，不能承受任何外力。泵的吸入管路和壓出管路應有各自的支架，以免將泵壓壞。

    泵的走動、運行和停機
    起動
    1、泵起動前應轉動泵轉子，檢查轉子是否靈活；
    2、檢查電機轉向是否與泵轉向一致；
    3、打開泵吸入閥，關閉泵出口管路閘閥及壓力表旋塞，使泵內充滿液體，或用真空系統排除吸入管和泵內空氣；
    4、檢查泵和電機聯接螺栓的松緊程度和泵周圍的安全情況，使泵處于準備狀態；
    5、起動電機，待泵運轉正常后，打開壓力表旋塞，慢慢開啟泵出口閘閥，直到壓力表指針指到所需壓力為止（按出口壓力表讀數控制泵的揚程）。
    運行
    1、該系列泵靠泵內平衡機構平衡軸向力，平衡裝置內有平衡液體流出，平衡液體布平衡水管接至進水段，或在平衡室外設計一短管，平衡液體經短管流幾泵外。為保證泵正常運行，平衡水管 不允許堵塞；
    2、在開車和運行過程中，必須注意觀察儀表讀數，軸承發熱、填料漏水和發熱及泵的振動和聲音等是否正常，如發現異常情況，應及時處理；
    3、軸承溫升變化反映了泵的裝配質量，軸承溫升不向高于環境溫度35℃，軸承的 高溫度不得高75℃；
    4、泵轉子在運行中存在一定的軸向力游動，軸向竄動應在允許范圍內，應保證電機和水泵兩聯軸器端面間的間隙值；
    5、泵在運行期間應定期檢查葉輪、密封環、導葉套、軸套、平衡盤等零件的磨損情況，磨損過大時應及時更換。
    停機
    1、停機前應先關閉壓力表旋塞，慢慢關閉出口閘閥，待出口閥關閉完畢后再停電機，泵停穩后再關閉泵的吸入閥；
    2、泵內水放出，如長期停用，應將泵拆卸清洗上油，包裝保管。
