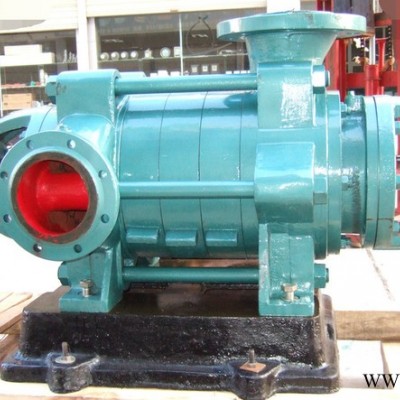

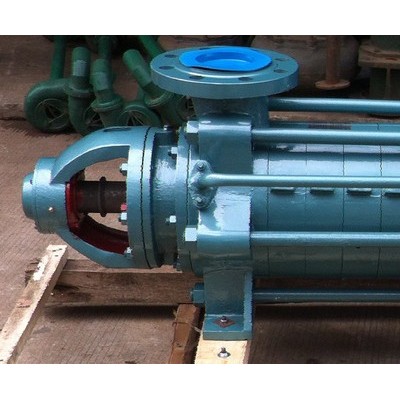

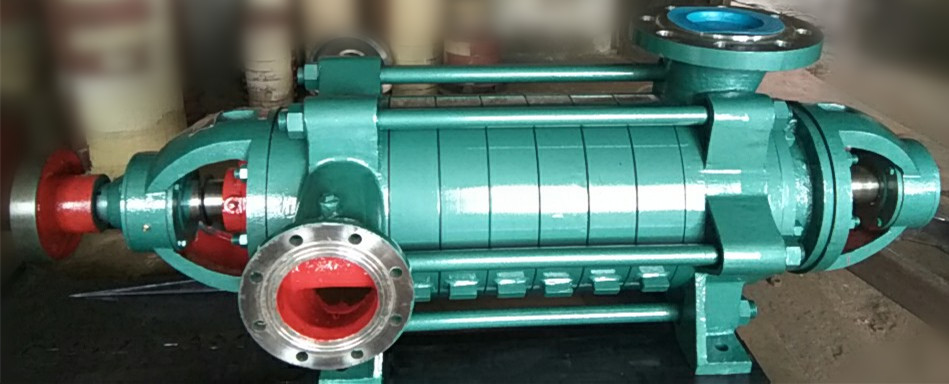

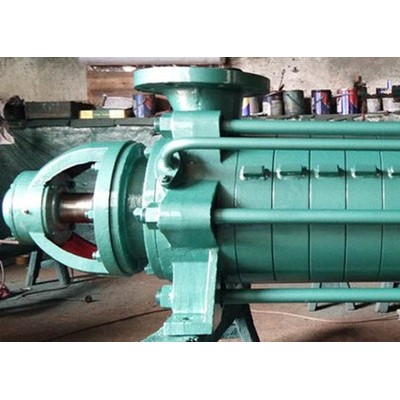

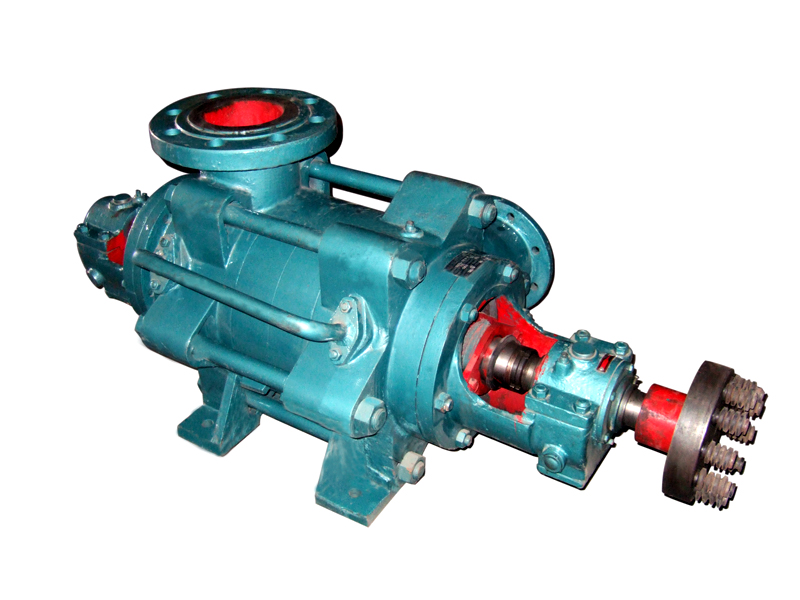

多級離心泵多級離心泵泵軸檢修:

1、清洗并檢查泵軸，泵軸應無裂紋，嚴重磨損等缺陷。如已有磨損、裂紋、沖蝕等，應詳細記錄，并分析其原因。

2、離心油泵泵軸直線度，其值在全長上應不大于0.05mm。軸頸表面不得有麻點、溝槽等缺陷，表面粗糙度的較大允許值為0.8m，軸頸圓度和圓柱度誤差應小于0.02mm。

3、離心泵鍵多級離心泵串聯、并聯以后的工作情況會怎樣？應該注意哪些問題？為了滿足工況的需求，在某種條件下，把多級離心泵進行串聯或并聯是一種常用的方法，那么將多級泵進行串聯或并聯的具體情況是怎樣？

應該注意的事項：

1、兩臺多級泵串聯工作時所產生的的總揚程小于泵單獨工作時的兩倍，大于串聯前單獨運行的揚程；同事串聯后流量比一臺泵單獨工作時大，這是因為泵串聯后，雖然它的揚程成倍增加，但管路的阻力損失并沒有成倍增加，故富裕的揚程使流量有所增加。

2、兩臺多級泵并聯時的流量等于并聯時各泵流量之和，但小于并聯前各泵流量的兩倍；同事并聯后的揚程又大于單獨一臺泵工作時的揚程。這時因為更多摩擦損失隨流量的增加而增大了，這就需要每臺泵都提高它的揚程來克服這個增加的管路損失。

多級泵串、并聯工作時注意：

1、多級泵串聯工作時，能提高揚程，但要注意多臺泵串聯時后面的泵的泵體強度。

2、離心泵并聯操作能增加流量，在同一管路系統中，流量增加的比例會隨著并聯泵臺數的增加而減少。

3、選用相同性能的離心泵進行串、并聯。

4、無論是串聯或并聯工作，單臺離心泵的工作點均應力求落在高效區以內。槽中心線對軸中心線平行度誤差應小于0.03mm/100。4、軸徑允許彎曲不大于0.013mm，對于低轉速泵軸中部不大于0.07mm，高轉速泵軸中部不大于0.04mm。

5、軸表面光滑，無裂紋、磨損等。

6、軸套表面保持Ra=1.6um。

7、軸與軸套采用H7/h6。多級離心泵泵軸彎曲度的測量多級離心泵泵軸彎曲之后，會引起轉子的不平衡和動靜部分的磨損，所以在大修時都應對泵軸的彎曲度進行測量。

1把軸的兩端架在V形鐵上，V形鐵應放置平穩、牢固；

2再把百分表支好，使測量桿指向軸頭。然后，緩慢地盤動泵軸，在軸有彎曲的情況下，每轉一周則百分表有一個較大讀數和較小讀數，兩讀數的差值即表明了軸的彎曲程度。這個測量過程實際上是測量軸的徑向跳動，亦即晃度。

3晃度的一半即為軸的彎曲值。

多級泵串、并聯工作時注意：

8、多級泵串聯工作時，能提高揚程，但要注意多臺泵串聯時后面的泵的泵體強度。

9、離心泵并聯操作能增加流量，在同一管路系統中，流量增加的比例會隨著并聯泵臺數的增加而減少。

10、選用相同性能的離心泵進行串、并聯。

11、無論是串聯或并聯工作，單臺離心泵的工作點均應力求落在高效區以內。槽中心線對軸中心線平行度誤差應小于0.03mm/100。4、軸徑允許彎曲不大于0.013mm，對于低轉速泵軸中部不大于0.07mm，高轉速泵軸中部不大于0.04mm。

12、軸表面光滑，無裂紋、磨損等。

13、軸套表面保持Ra=1.6um。

14、軸與軸套采用H7/h6。多級離心泵泵軸彎曲度的測量多級離心泵泵軸彎曲之后，會引起轉子的不平衡和動靜部分的磨損，所以在大修時都應對泵軸的彎曲度進行測量。

1把軸的兩端架在V形鐵上，V形鐵應放置平穩、牢固；

2再把百分表支好，使測量桿指向軸頭。然后，緩慢地盤動泵軸，在軸有彎曲的情況下，每轉一周則百分表有一個較大讀數和較小讀數，兩讀數的差值即表明了軸的彎曲程度。這個測量過程實際上是測量軸的徑向跳動，亦即晃度。

3晃度的一半即為軸的彎曲值。
