結構說明

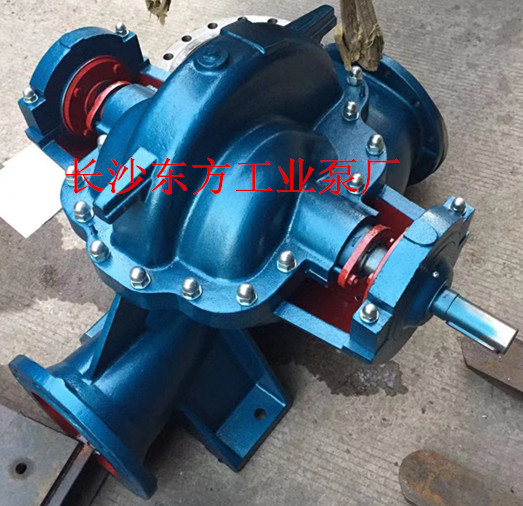

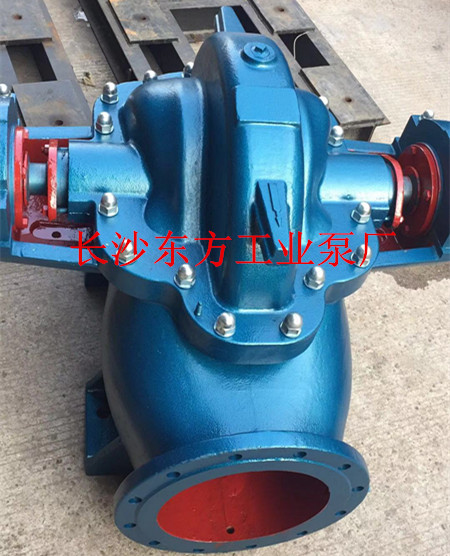

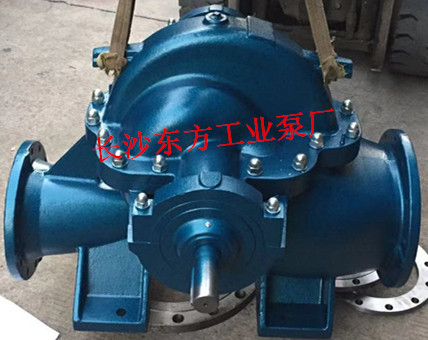

1、SA型泵的吸入口和排出口均鑄在泵體上，成水平方向，與軸線垂直。泵體與泵蓋水平分開，以便揭蓋檢查內部零件時，不必拆卸管路及電機（或其它原動機）。從傳動一端看，SA在型號的前面的泵軸均為逆時針方向旋轉，S.SA在型號中間的泵軸均為順時針方向旋轉。

2、本型號的主要結構除軸承部件和軸承有幾種不同的結構外，其它部分大體相同。軸承部分：有的泵采用球軸承，用油杯注油潤滑或用漬環濺油潤滑；有的泵用鑲有合金油瓦的滑動軸承，一端加裝單列向心球軸承。雙吸泵的軸向力基本上是平衡的，部分未平衡的軸向力，同單列向心球軸承承受。軸套的結構：有的軸套帶有螺紋，兼作螺母以固定葉輪；有的泵兩端用兩個軸套，其中一個帶有螺紋；有的泵除軸套外，另用軸套螺母，以固定軸套和葉輪。

3、本型泵主要零件有：泵體和泵蓋、葉輪、軸、密封環、軸套、軸承體、軸承、填料套和填料環等。除了軸用**碳素鋼，螺栓、螺釘、螺母、鍵等零件用鋼材制成，泵的其它零件大部分都用鑄鐵制成。特殊情況，過流部件或其它零部件也可采用不銹鋼、鑄鋼、銅及銅合金、球墨鑄鐵等抗磨耐腐蝕性材料。泵密封環和位于填料部分的軸套，均為易損件，磨損后可用備件更換。軸承部分如裝有油杯，用鈣基油潤滑，凡用油環濺油潤滑的軸承，用2號或3號錠子油潤滑。

4、填料密封同填料套、填料環、填料壓蓋等組成。填料的松緊程度，必須適當，以液體能一滴一滴滲出為宜，太緊則軸套易發熱，太松則液體流失多，都會降低泵的效率。
