| 電壓 | 380V |
|---|---|
| 驅動方式 | 電動 |
| 執行標準 | 國標 |
| 葉輪數目 | 12 |
| 材質 | 鑄鐵 |
| 工作溫度 | 常溫 |
| 功率 | 132kw |
| 級數 | 多級 |
| 流量 | 46m3/h |
| 排出口徑 | 125 |
| 輸送介質 | 清水 |
| 吸入口徑 | 80mm |
| 性能 | 無泄露 |
| 揚程 | 600m |
| 用途 | 管道泵 |
| 轉速 | 2950r/min |
| 泵軸位置 | 臥式 |
| 葉輪結構 | 封閉式葉輪 |
| 葉輪吸入方式 | 單吸 |
| 品牌 | 長沙東方工業泵廠 |
| 型號 | DG46-50*12 |

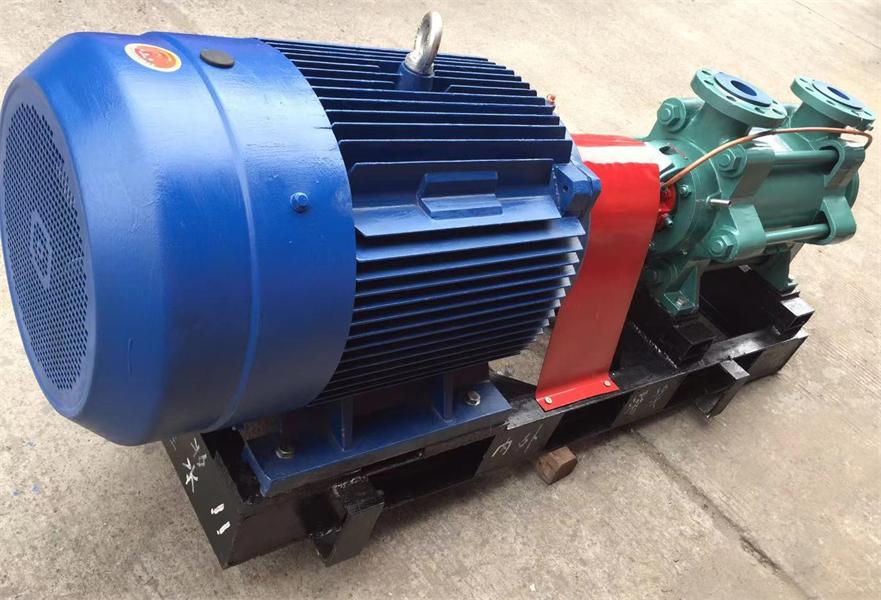

長沙東方工業泵廠DG46-50*12 鍋爐給水泵
產品說明：
離心泵有立式、臥式、單級、多級、單吸、雙吸、自吸式等多種形式。其主要的工作原理有：離心是物體慣性的表現。比如雨傘上的水滴，當雨傘緩慢轉動時，水滴會跟隨雨傘轉動，這是因?yàn)橛陚闩c水滴的摩擦力做為給水滴的向心力使然。但是如果雨傘轉動加快，這個摩擦力不足以使水滴在做圓周運動，那么水滴將脫離雨傘向外緣運動**象用一根繩子拉著石塊做圓周運動，如果速度太快，繩子將會斷開，石塊將會飛出。這個**是所謂的離心離心泵**是根據這個原理設計的。高速旋轉的葉輪葉片帶動水轉動，將水甩出，從而達到輸送的目的。
性能參數：
D(DF、DY、MD)155-30*(2-10)
D(DF、DY、MD)155-67*(2-9)
D(DF、DY、MD)280-43*(2-9)
該系列泵系臥式單吸多級分段式離心泵，采用了推薦使用的高效節能產品的水力模型， 設計。該泵具有效率高、性能范圍廣、運轉安全和平穩、噪音低、壽命長、安裝維修方便等優點。
按其使用范圍主要分為以下幾個類型：
1) D型：D型泵供輸送不含固體顆粒、溫度低于80℃的清水或物理化學性質類似于清水的液體。適合于礦山、工廠和城市給排水工程之用。
2) MD型： MD型用于輸送顆粒含量≤1.5%，粒度≤0.5mm，溫度為-20~80℃的中性礦井水及其他類似的污水。
3) DF型：DF型泵供輸送不含固體顆粒、溫度為－20℃～105℃的腐蝕性液體，泵進口允許壓力小于0.6MPa。用戶可根據輸送介質的名稱、濃度、比重、使用溫度及泵進口壓力等合理選用泵的材質、密封形式、泵的結構和確定電機的容量等。

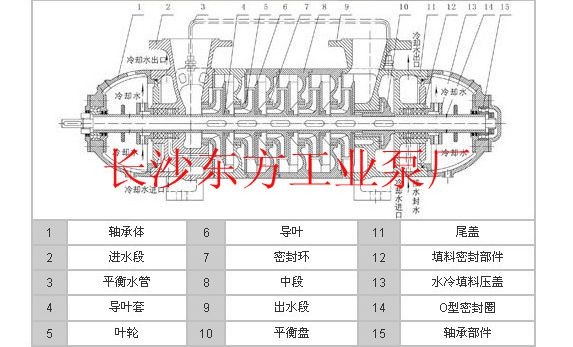

結構型式
D型多級泵泵為臥式安裝。除D16-60型泵的吸入口方向垂直向上外，其余泵的吸入口方向?yàn)樗?。所有D型泵的吐出口方向垂直向上。軸向力由平衡盤來平衡。軸封一般采用填料密封，根據用戶需要也可采用機械密封。除D85-67，D155-67型泵采用滑動軸承、稀油潤滑外，其余采用滾動軸承、油脂潤滑。
旋轉方向
D型多級泵從電機端向泵看為順時針方向旋轉。
主要零件材質
D型多級泵的過流部件材質均為鑄鐵，軸的材質為45號鋼。
成套范圍
D型多級泵于電機、底座配套供應，可配功用底座或本身底座，廠方還提供附件（包括吐出錐管、閘閥、底閥、止回閥）和備件（包括葉輪、密封環、導葉套、平衡盤、軸套）
