| 電源類型 | 交流電源 |
|---|---|
| 額定電壓 | 220V |
| 額定功率 | 20W |
| 適用范圍 | 螺絲 |
| 效率 | 2pcs/s |
| 品牌 | 蘇州得碩 |
| 加工定制 | 是 |
| 螺絲導入方式 | 吹氣式 |
| 螺絲兜容積 | 8000pcs |
關于得碩： 售后保障 質量穩定
我們的優勢：專注于自動螺絲機行業設備的開發十余年
我們的產品：臺式自動螺絲機，左右雙頭螺絲機，前后雙頭螺絲機，在線 螺絲機，支持根據客戶要求制作。
關于價格：標識價格僅供參考，實際價格以我司銷售人員報價為準
關于保修：整機保修一年（耗材和人為損壞除外），
關于培訓：免費上門培訓，每臺機器配備詳細的操作說明書，以及客戶現 場操作培訓
關于售后：24小時快速響應，售后支援機運程技術指導，48小時客戶現場 服務。
1.1 主要用途
本設備主要用于自動鎖螺絲相關工位，例如：電源插排生產線、電動玩具生產線、電磁閥生產線、計算機、LED燈生產線等等。本設備適用于要求安裝螺絲的相關產品的組裝場所。

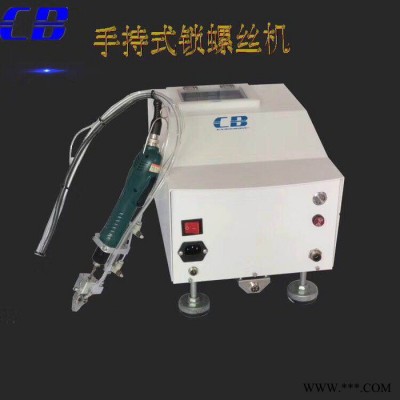

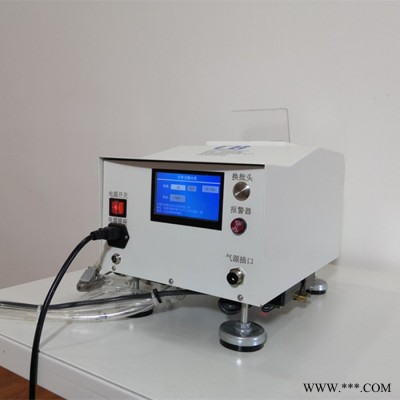

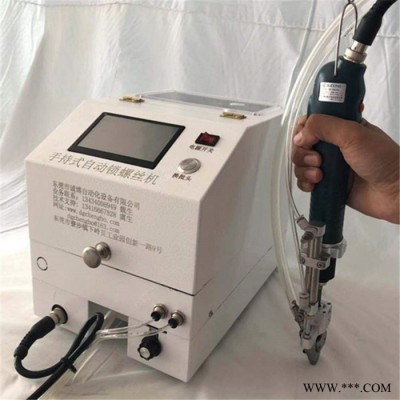

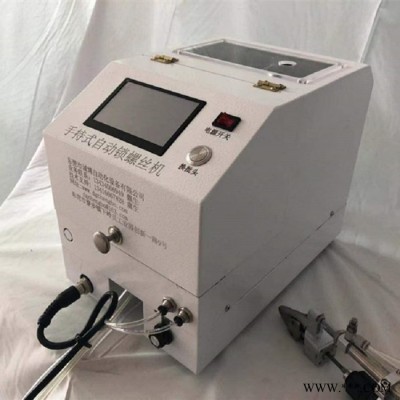

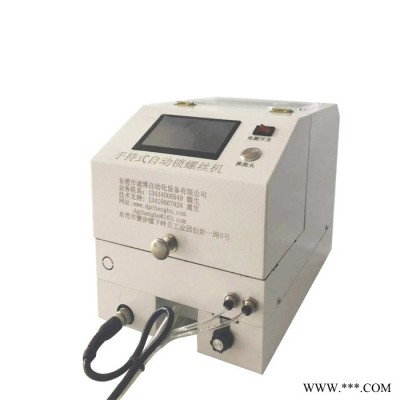

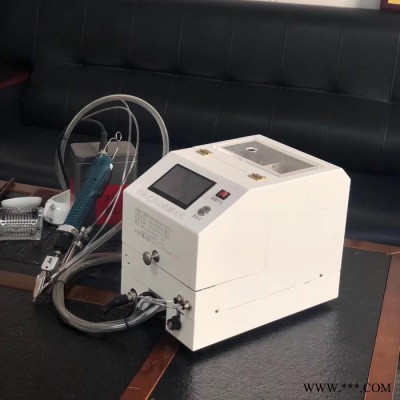

本設備是推拉式自動鎖螺絲機，由推拉汽缸+臺灣奇力速電批+吹氣式供料系統+特制夾嘴夾頭組成，可根據實際操作進行使用。
本設備具有操作方便、連續供料、防滑打功能、恒定扭矩、螺絲滑牙自動檢測功能、以及自主研發設計的控制系統；使其操作簡單、結果準確；以及人性化的操作手感，使本設備具有很強的實用性和通用性，是理想的自動鎖螺絲設備。
1.2 設計標準本設備依據客戶要求而制作與設計。

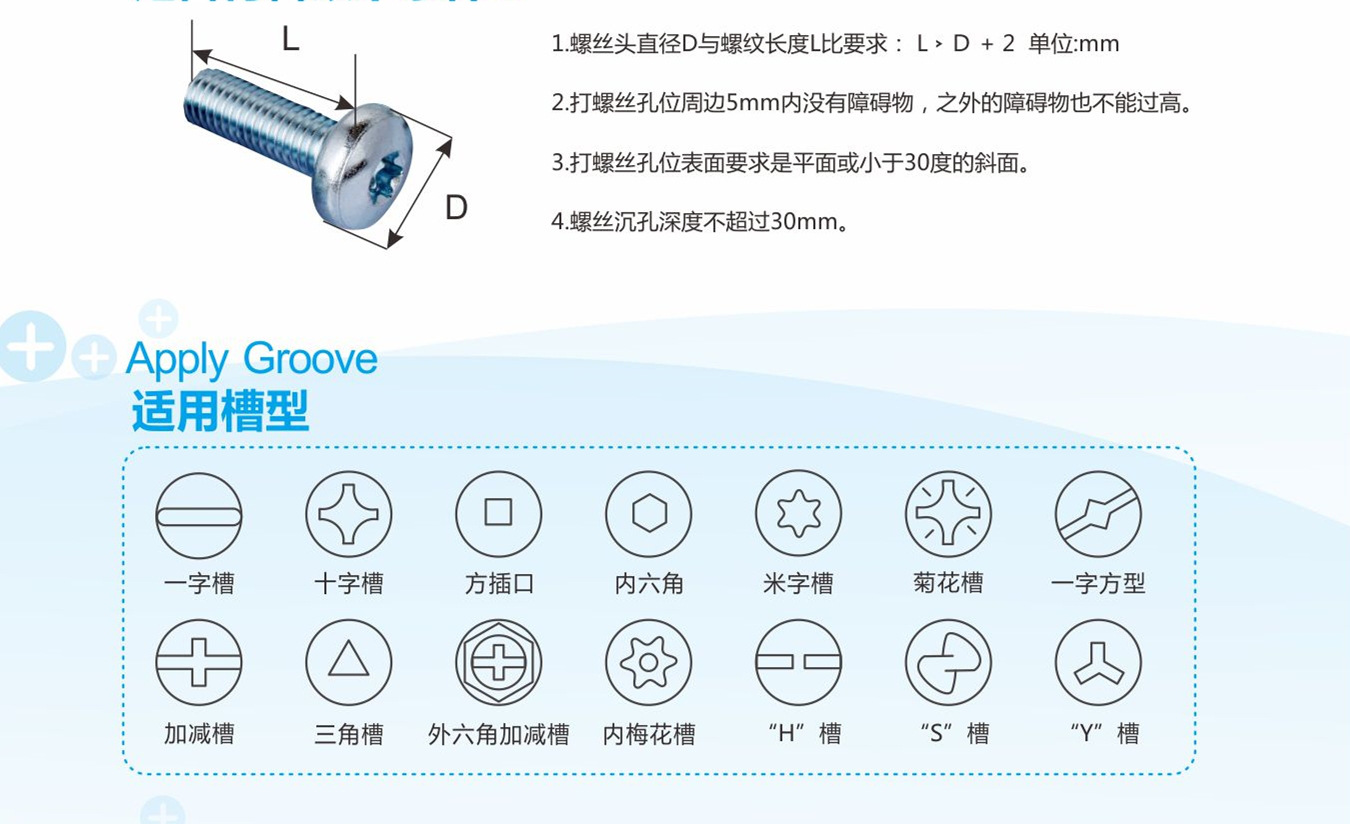

1.3 技術參數| 序號 | 項目 | 參數/規格 |
| 1 | 輸入電源 | 220VAC±10%，50/60Hz |
| 2 | 保險絲 | 5A/250VAC |
| 3 | 輸出功率 | 100W |
| 4 | 鎖螺絲 | 手持單人操作 |
| 5 | 供料系統 | 單供料系統 |
| 6 | 鎖螺絲效率 | 0.8~1.5S一顆螺絲 |
| 7 | 推拉行程 | 30~75mm（根據客戶需求適配） |
| 8 | 螺絲導入方式 | 吹氣式 |
| 9 | 適用螺絲范圍 | M1-M6（根據客戶要求制作） |
| 10 | 外形尺寸 | 230 X 420 X 290（寬X深X高） |
| 11 | 重量 | 約15 Kg |
1.檢查設備是否運輸途中有摔傷或碰損；
2.檢查設備是否有倒置；
3.檢查設備的規格是否與訂購一致；
4.檢查裝箱清單是否與實物一致。
若有以上現象發生，請勿使用設備，并及時與經銷商或本公司聯絡。
2.2 安全規定1.使用本設備前，請先仔細閱讀說明書并了解相關的安全標識和操作步驟，以保證安全。
2.檢查電源電壓與銘牌上所提供的規格是否一致，電源必須接地良好。
3.非專業人員不可打開設備的門或蓋，以防止觸電。
4.本設備面板顯示屏不可用尖銳物體刮刺。
5.使用者不得自行更改本設備的線路或零件，否則本公司的品質保證失效，并對由此產生的后果不負任何責任。
2.3 安裝要求1.本設備應放置在水平且穩固的工作臺面上，如有不平應先調整。
2.本設備使用的環境溫度25±10°C，相對濕度50±30%RH。
3.本設備與墻壁及其它任何機器之間應有50公分以上距離。
4.本設備應遠離熱源及腐蝕源。
5.本設備工作時接入帶有良好接地的220V/50Hz±10%的電源。
6.本機需接入0.4~0.6MP的純凈氣源。

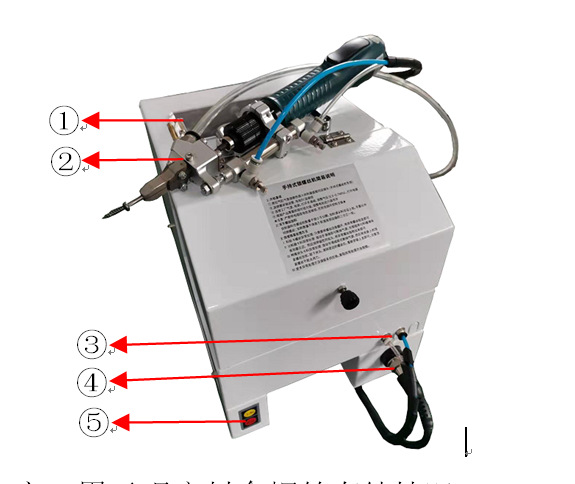

第三章 操作指引 3.1 設備簡圖3.1.1總體結構簡圖
1.觀察窗：用于觀察料倉螺絲存儲情況。
2.鎖付系統：此模塊是鎖螺絲系統，請參照鎖付系統詳細說明。
3.輔助氣管：此氣管是控制推拉氣缸動作控制，對應顏色插到底。
4.電批連接口：用于連接電批尾部控制接入。
5. 輔助按鍵：此按鍵僅用于機器調試輔助操作，工作時禁止使用。
3.1.2鎖付系統調節及說明：
1.電批開關：按下此開關，電批開始旋轉，進行操作鎖螺絲。
2.鎖付系統固定：調節安裝時需和電批組件完全貼合，不能有縫隙，否則工作時會造成推拉汽缸損壞。
3.螺絲入料口：安裝時需插入到底，貼合到4（夾頭）的位置.
4.夾嘴夾頭入料口：螺絲進入管道后，從這里進入夾頭要求圖中3入料管道必須緊貼到這個位置。
5.夾嘴夾頭：是鎖付系統的關鍵部件。
6.電批批桿：安裝時需注意調整確保批桿、夾嘴夾頭、電批批桿安裝頭在一條直線上，并且上、下推拉夾嘴夾頭組件輕松順暢，否則會造成相關部件損壞。
7.返回調節氣嘴：可以調節推拉汽缸返回的速度，調節到順暢返回并且不能明顯感覺有撞擊為宜，否組會造成推拉汽缸損壞。
8.推拉汽缸本體：注意氣源連接，待機狀態下保持縮回狀態，批桿露頭。
9.伸出調節氣嘴：可以調節推拉汽缸伸出的速度，調節到順暢伸出并且不能明顯感覺有撞擊為宜（要保證順暢推拉，注意觀察推出的速度要保證螺絲能夠順暢的輸送到夾頭內，不能卡在入料口），否組會造成推拉汽缸損壞。
10.夾頭固定螺絲：此為夾頭固定螺絲，必須鎖緊，注意保證同軸。
11.推拉汽缸固定：此為推拉汽缸和夾頭固定塊的連接固定，安裝時需特別注意，要保證批桿、夾頭、電批使其保證在一條直線上，并且上下推拉順暢，否則會造成相關組件的損壞。
12.扭力調節：鎖付系統扭力調節，像扭螺絲一樣上下調節，注意調整到合適的扭力，否則會出現滑牙（扭力過大）或者鎖不緊（扭力過?。埜鶕?jù)產品和螺絲的配合度調節設定。
壓縮空氣接口：需接入0.4~0.6MP的純凈氣源 電源開關：整機電源的控制 電源插座：此口接入AC220V電源，保險5A，上邊有電源開關可以進行電源的控制，使用時注意打開。 3.3 操作步驟1．料倉主體：添加螺絲時，螺絲不能接觸到震動軌道，否則送料異常。
2.毛刷：主要功能是，清除異常的螺絲，調節時高度保持在毛刷底部和毛刷下方的正常排列螺絲之間的間隙為0.5mm為宜。
3.有料檢測開關：主要用于檢測料倉是否有料，調節時高度保持在開關底部和開關下方的正常排列螺絲之間的間隙為0.5mm為宜；或者邊調節邊觀察，下方有螺絲、使燈亮起，無螺絲、使燈熄滅。
3.3.2分料機構調節
1.螺絲排列軌道：調節時要保證尾部稍微翹起，并且要保證軌道出料口與分料系統的進料口保持水平。
2.螺絲排列整理壓條：調節時要保證螺絲順利通過軌道，并且要保證螺絲在軌道上保持平行，盡量能夠壓到分料系統待料的區域。
3.分料系統：調整時要保證入料口與軌道的出料口水平。
4.吹氣調節：調整時注意吹氣量的大小，保證順暢吹出螺絲，并且不能吹氣量過大，否則會加速夾嘴夾頭的使用壽命。
5.分料系統，快、慢調節：調整時注意觀察，順暢進退，不能出現撞擊聲音。
6.吹氣接入口：用于連接吹出螺絲的供氣入口，注意不能憋死。
3.3.3操作步驟
1.開啟電源，接通氣源,調節好電批扭力；
2.將螺絲倒入螺絲料倉內，螺絲量以不能接觸螺絲輸送軌道高度為宜；否則會出現送料異常。
3.初次鎖螺絲前，需檢查電批桿上是否有一粒螺絲待鎖；如果批桿上無螺絲，需雙擊電批開關補料一顆，保證電批嘴上有一粒螺絲等待鎖螺絲；
4.一手持電批，一手扶待鎖螺絲工件，對準螺絲孔按下電批開關， 下壓鎖緊螺絲。
5.待電批達到預設的扭力、自動停止后迅速提起電批，然后在松開電批開關；機器自動送出一顆螺絲到電批嘴、等待進行鎖第二粒螺絲；以此類推重復工作；如果出現異常沒有達到設定的扭力、請排除異常并清除異常螺絲、然后重復第3步，補一顆螺絲等待使用；
6.鎖付下個螺絲，直接對準產品下壓即可，以此類推重復工作即可。
第四章 日常維護
4.1 重要部件維護1.鎖付系統：鎖付系統由電批、夾頭、氣缸、組成，需定期檢查，各個固定螺絲是否松動，要定期清理灰塵，清除鐵銷，以達到延長壽命的和工作順暢的目的。
2．夾嘴夾頭：此部件是關鍵部件，需定期檢查，及時清理異物和粘在上邊的螺絲與鐵銷。
3.分料系統：此部件主要用于螺絲的分料、供料，定期檢查，及時清理異物，保證此套系統的工作穩定。
4.2 日常維護1.清掃：設備表面、螺絲料倉、分料系統及鎖付系統容易累積灰燼和鐵銷以及腐蝕性氣體，需定期清掃，以防止傳動部件卡死或腐蝕失效。
2.壓縮空氣的氣源，需定期進行排水，保證氣源的純凈。
3.清潔：制作日常點檢表，定期點檢設備，以保持清潔。
第五章 裝箱清單
| 序號 | 名 稱 | 物料編碼 | 數量 |
| 1 | 手持式自動鎖螺絲機 | 1臺 | |
| 2 | 氣管 | 1條 | |
| 3 | 電源線 | 1條 | |
| 4 | L形扳手3# | 1個 | |
| 5 | 批頭 | 2只 | |
| 6 | |||
| 7 | |||
| 8 | |||
| 9 | |||
| 10 | |||
| 11 | |||
| 12 | |||
| 13 | |||
| 14 | |||
| 15 |
備注：以上配件為本公司設備出廠標準配置，如客戶特殊要求，則按訂單要求特殊配置，以手工書寫添加在以上欄目中。
第六章 品質保證| 產品質量保證及售后服務承諾書 | ||
| 設備名稱 | 型 號 | 出貨編號 |
| 手持式自動鎖螺絲機 | CB-100 | |
| 保證期： 年 月 日 至 年 月 日 | ||
| 尊敬的客戶： 首先，感謝您選擇我公司的產品。 本公司自成立以來，一直堅持 “顧客滿意、精心設計、科學管理、多面控制”的質量方針， 在此我們?yōu)槟龀鋈缦碌某兄Z：凡我公司所供產品，我們將按照雙方簽訂的合同、技術協議等文件要求，做好產品售后服務工作，具體如下： 1、本機自出廠日期起，一年免費保修（耗材不在免費保修范圍內），維護。 2、在雙方簽訂的合同、技術協議中規定的質保期內，用戶在正常使用本產品時，出現非人為損壞的質量問題，我公司提供保修； 3、在免費保修期內，以下情況將實行有償維修服務；（1）由于人為或不可抗拒的自然現象而發生的損壞；（2）由于操作不當而造成的故障或損壞；（3）由于對產品的改造、分解、組裝而發生的故障或損壞。
廣東誠博智能科技股份有限公司 | ||
