| 產地 | 山東 |
|---|---|
| 電流 | 交流 |
| 動力形式 | 超聲波 |
| 工作形式 | 氬弧焊 |
| 驅動形式 | 自動 |
| 樣式 | 立式 |
| 用途 | 熔接 |
| 作用原理 | 其他 |
| 品牌 | 詠旭 |
| 型號 | FNS-200KVA |
| 保護氣體類型 | 惰性氣體 |

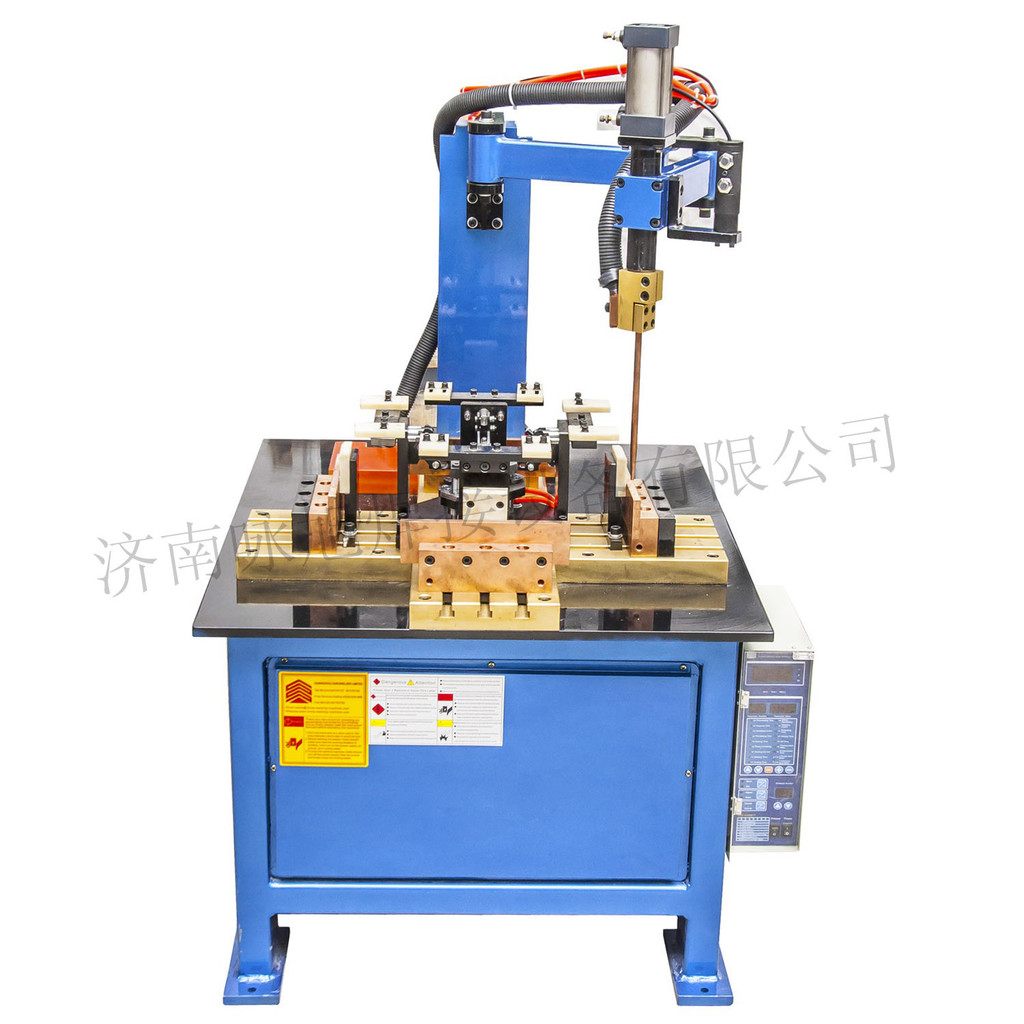

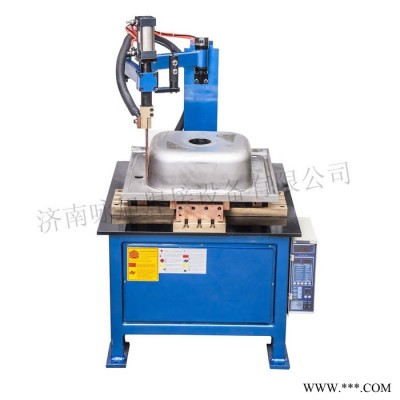

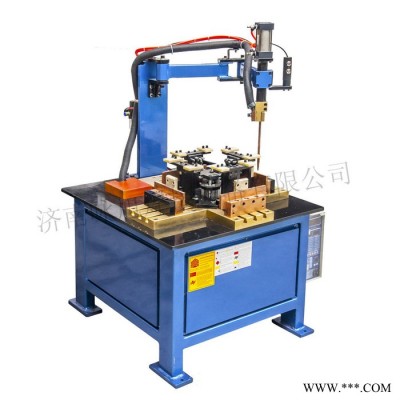

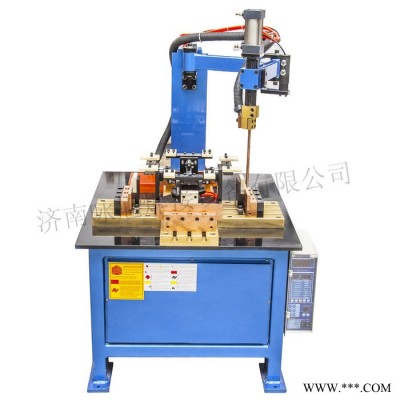

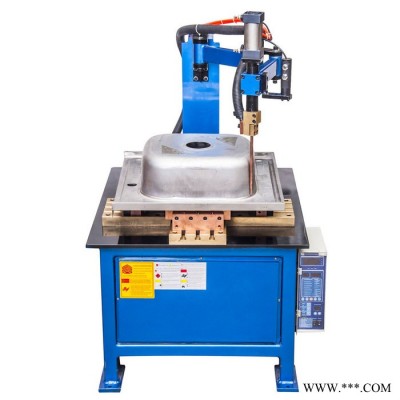

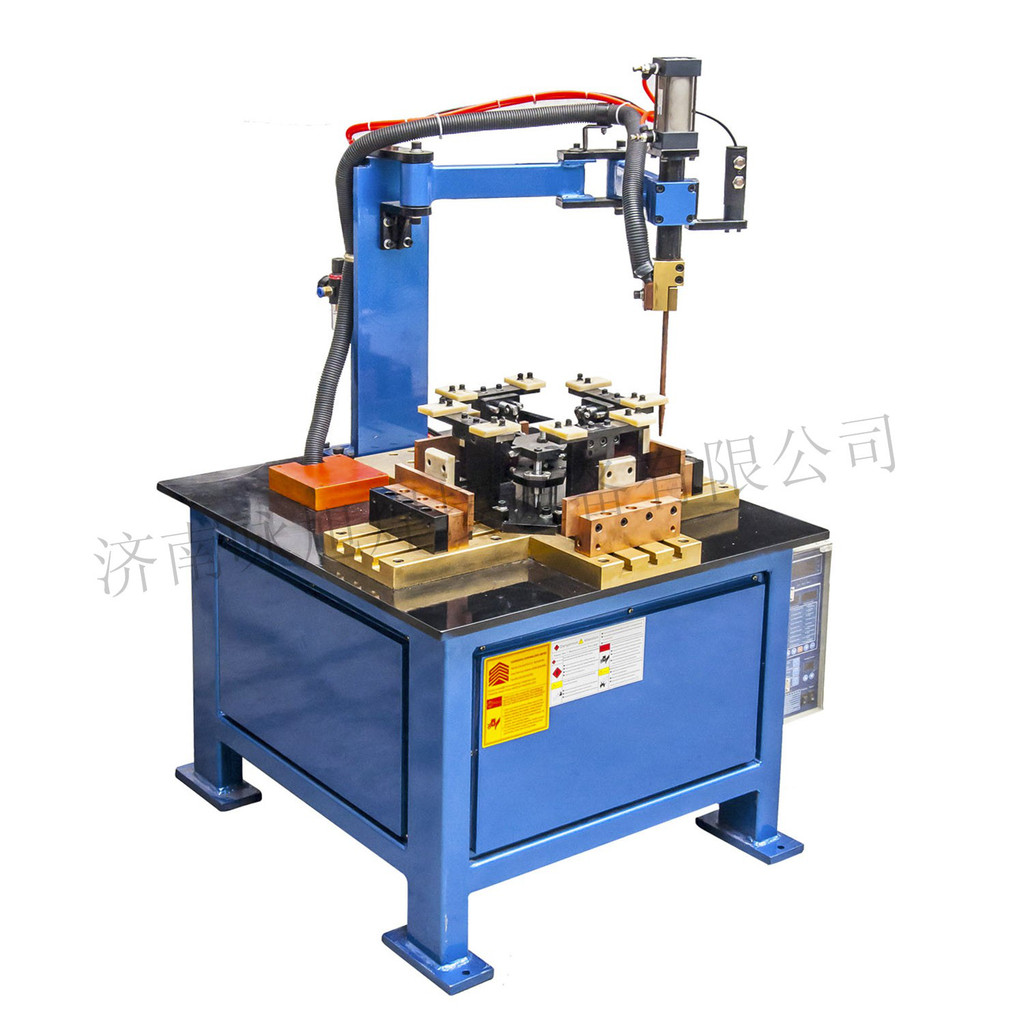

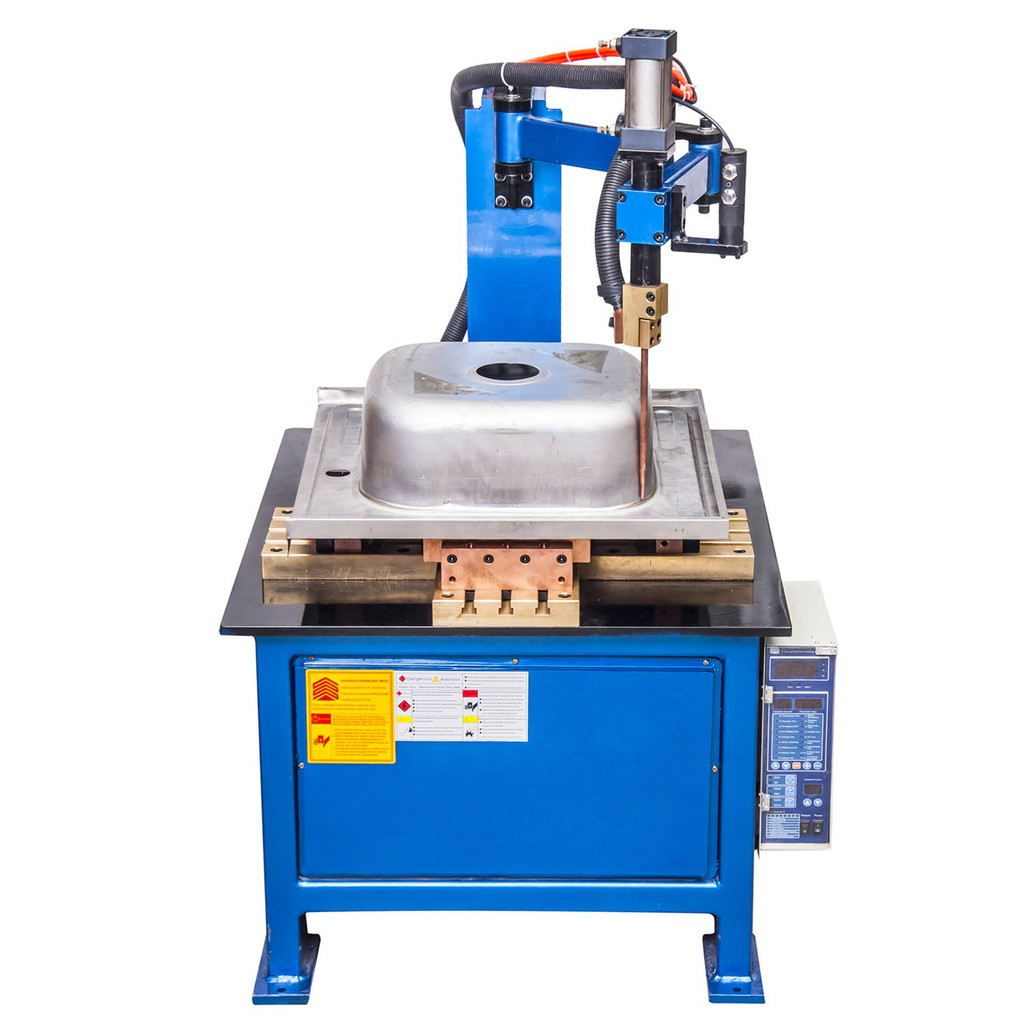

1.設備簡介及主要原理

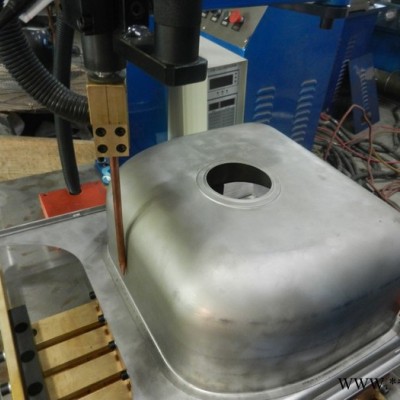

根據洗手盆平臺與焊盆之間的焊縫為同一平面上的曲線的特點，采用四個伺服電機,四軸聯動，集中控制，進行焊接。焊接時首先利用焊接平臺上的真空吸盤將工件固定，依照各部件特征邊進行定位，再利用電阻滾焊機的焊接原理配合CNC數控系統，伺服馬達驅動“下焊接平臺沿著X線性軸左右移動，上焊接臂沿著Y線性軸前后移動，焊接機頭沿著Z線性軸上下移動，上焊接電極滾輪沿著A旋轉軸360度自由旋轉”，4軸聯動，按照程序?qū)崿F(xiàn)全自動化焊接。
X線性軸：用于將工件及平臺左右方向來回往復移動；
Y線性軸：用于將上焊接臂前后方向來回往復移動；
Z線性軸：用于將上焊接機頭上下方向移動；
A旋轉軸，用于將上焊接電極滾輪360度自由旋轉。
2.設備主要優勢及特點
2.1設備不受焊盆臺面長度限制；
2.2數控CNC智能化控制，焊縫牢固，焊接一致性好，產品美觀；
2.3有自動數據采樣，自動校準功能，利用采樣數據的反饋，自動確定需要焊接的盆子形狀及焊接軌跡。不同形狀，不同尺寸的盆子，焊接電極臂進行自動數據采集和定位，反饋給數控系統，然后數控系統對焊接電極臂發出指令，按照該盆子的形狀進行批量焊接。

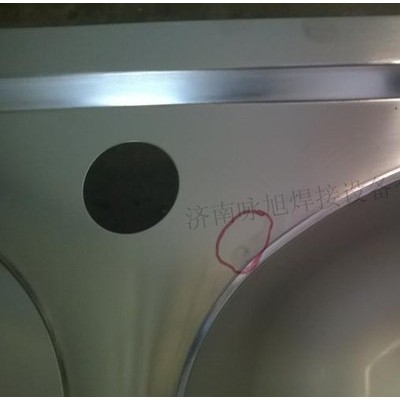

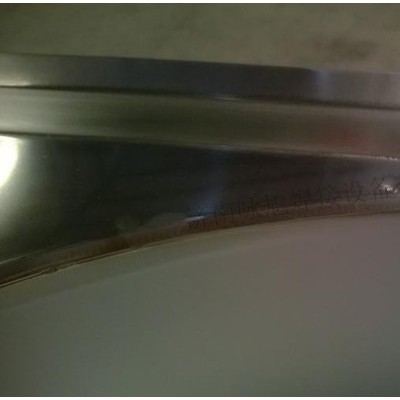

2.4平板式下電極結構使得焊接后外觀面的焊接痕跡小，大大節省了后續處理的時間和費用，更重要的一點，避免旋轉軸瓦轉動造成導電不均勻的現象。
2.5設計使用年限：15年以上；
