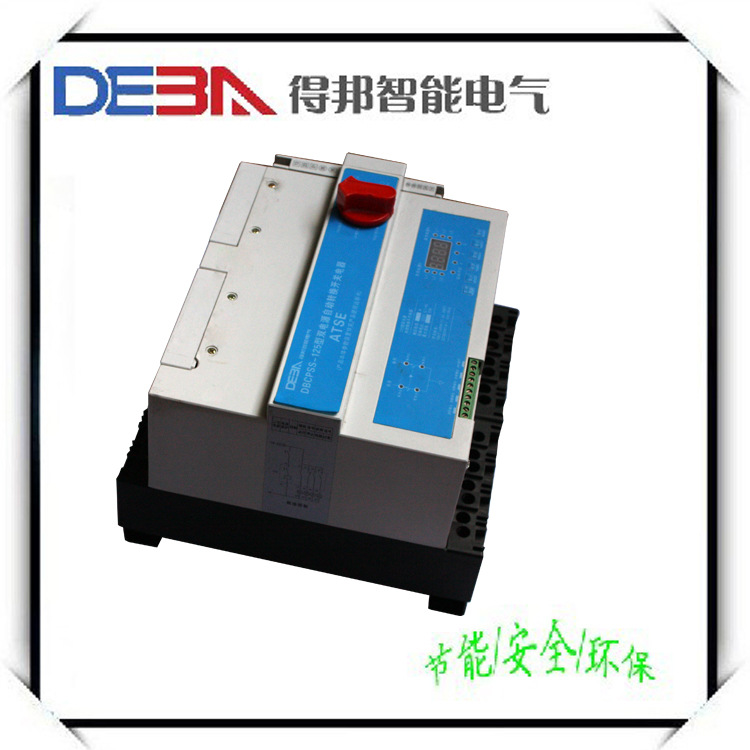

產品展示

產品介紹

 一 數字化DBCPS-S雙電源產品特點；



1 集成化的DBCPS-S雙電源以數字化DBCPS控制與保護開關為主產品，具有熔斷電器，斷路器，接觸器，起動器，隔離器，熱繼電器，過載（過流，相斷）保護繼電器，過欠壓繼電器，電機綜合保護器，智能漏電繼電器等低壓電器產品保護功能集一體。

    2 DBCPS-S雙電源自動轉換開關屬于CB級ATSE,DBCPS-S雙電源自動轉換開關屬于PC級ATSE，額定電流125A以上的ATSE僅為PC級，特別適用于主要負載的末端，是一種新型高集成化，高可靠性的數字化雙電源產品。

   3 數字化DBCPS系列控制與保護開關的所有功能內部協調配合，縮小了安裝位置，簡化了接線。

   4 集成化，模塊化，體積小，外形美觀，具備0.1~1250安培電流規格，使用面更廣，安裝更靈活，可提供3極或4極（4P或3P+N）。

   5 DBCPS雙電源的數字化產品之間具有可靠的電氣聯鎖與機械聯鎖，結構簡單，可靠性高，保證操作及使用更安全。

高性能，高可靠性，高防護等級；

    由于DBCPS雙電源采用無電機轉換，常用電源與備用電源之間轉換速度快，最小轉換動作時間為500毫秒。

    集成數字化的DBCPS雙電源為三位式，帶O位即DBCPS-R和DBCPS-S處于分閘位置，便于下級電路檢修。

   工作電流根據負載或用戶需要可調，操作方便，安裝角度靈活，使用面廣。

   內置功能模板DV3數字化控制器對主電路的各項進行監測，以保證負載獲得符合使用要求的電源。

    使用類別：AC-33B，電動機負載或包含電動機，電阻負載和30%以下白熾燈負載的混合負載。

    可實現自投自復，自投不自復，手投自復，自投手復等多種控制要求。

    當供電電源的任一項被監測到出現偏差時進行電源之間的切換，保證其供電的可靠性和聯續性。

功能與用途

二 功能與用途

  雙電源自動轉換開關電器DBCPS-S是以數字化系列DBCPS-S控制與保護開關電器產品作為主開關，與DV3數字化電壓控制器，機械聯鎖，電氣聯鎖等附件組合構成CB級和PC級兩種ATSE自動轉換開關。

    當供電電源被監測到出現偏差時進行電源之間的切換，保證其供電的可靠性和聯續性。

   DBCPS-S雙電源自動轉換開關電器（以下簡稱DBCPS-S）主要用于交流額定頻率50HZ或60HZ，額定電壓至415V，額定電流至415V，額定電流至125A的兩路電源（電網與電網，電網與自備電源）供電系列統中，其中一路電源發現欠壓，過壓，斷相，失壓是進行電源之間的自動或手動切換，以下保證其供電的可靠性及安全性，切換裝置適用于緊急供電，在電源切換期間停止向負載供電，根據用戶需要可選配過載，過流，斷相，短路，欠流等各種保護功能，構成CB或PC級雙電源自動轉換開關電器，實現雙電源自動或手動的控制與保護，GB級產品能夠接通，承載和分?jǐn)嗾l件下的包括規定的過載條件下電流，且能夠按通，承載一定時間并分?jǐn)嘁?guī)定的非正常條件的電流（如短路電流）。

     產品符合GB14048.11(低壓開關設置和控制設置第6部分：多功能電器第1篇：自動轉換開關設備）和IEC60947-6-1（低壓開關設備和控制設備第6部分：多功能電器第1篇：自動轉換開關設備）

 DBCPS-S雙電源產品功能解釋；

         自投自復：當常用電源正常時，DV3數字化控制器發出指令，常用電源控制與保護開關閉合，備用電源控制與保護開關斷開，DBCPS-S雙電源自動轉換開關處于（1,0）狀態；當常用電源異常時，DV3數字化控制器發出指令，常用電源控制與保護開關斷開，備用電源控制與保護開關閉合，DBCPS-S雙電源自動轉換開關相處于（0,1）狀態；當常用電源恢復正常時，DV3數字開關化控制器發出指令，常用電源控制與保護開關閉合，備用電源控制與保護開關斷開，DBCPS-S雙電源自動轉換開關又處于（1.0）狀態。

      自投不自復：當常用電源正常時，DV3數字化控制器發出指令，常用電源控制與保護開關閉合，備用電源控制與保護開關斷開，DBCPS-S雙電源自動轉換開關處于（1，0）狀態；當常用電源異常時，DV3數字化控制器發出指令，常用電源控制與保護開關斷開，備用電源控制與保護開關閉合,DBCPS-S雙電源自動轉換開關處于（0,1）狀態；當常用電源恢復正常時，DBCPS-S雙電源自動轉換開關處于（0,1）狀態，只有重啟DBCPS數字化控制與保護開關或操作復位按鈕才能使常用電源控制與保護開關閉合，備用電源控制與保護開關斷開，DBCPS-S雙電源控自動轉換開關又處于（1,0）狀態。

     反饋信號；反映DBCPS-S雙電源自動轉換開關電器工作狀態的信號，一般從控制與保護開關的輔助觸頭取出信號。

        電網一電網：DBCPS-S雙電源自動轉換開關電源取兩路電網電源。

       電網一發電機：DBCPS-S雙電源自動轉換開關電源取自電網電源和發電機電源。

產品特征

   1 具備三位式，即常用電源通，備用電源通上以及雙分（斷開）位置。

    2 具有瞬時型和延時型。

   3 動作時間：順時型轉換時間小于80毫秒；延時型動作時間2~32秒內可調。

   4 集成化，模塊化，體積小，外形美觀，具備0,1~125安培的電流規格/設置靈活，操作方便，安裝角度靈活，防護等級高。

   5 可提供3級或4級(4P或3P+N)。

   6 使用類別：AC-33B，電動機負載或包含電動機，電阻負載和30%以下白熾燈負載的混合負載。

   7 保護完善，控制可靠，信號齊全，可遠程控制，組合方式靈活。

  8 符合GB標準和IEC60947標準規定的電氣設計表示方法如圖一

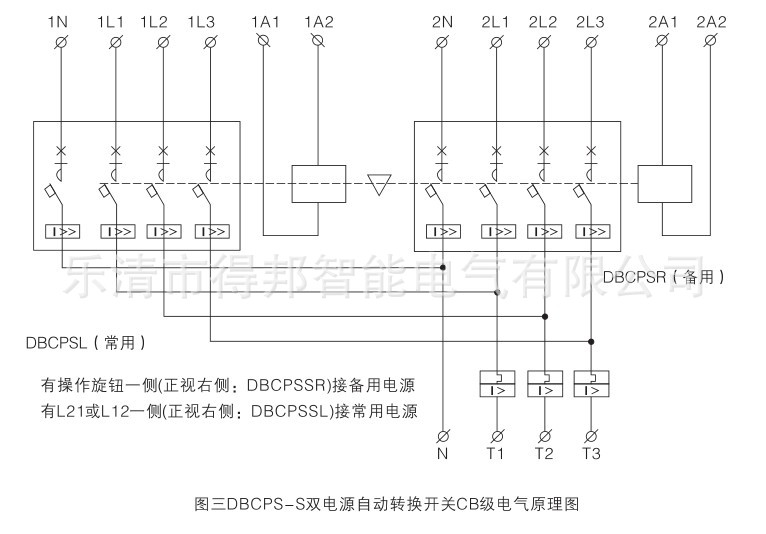

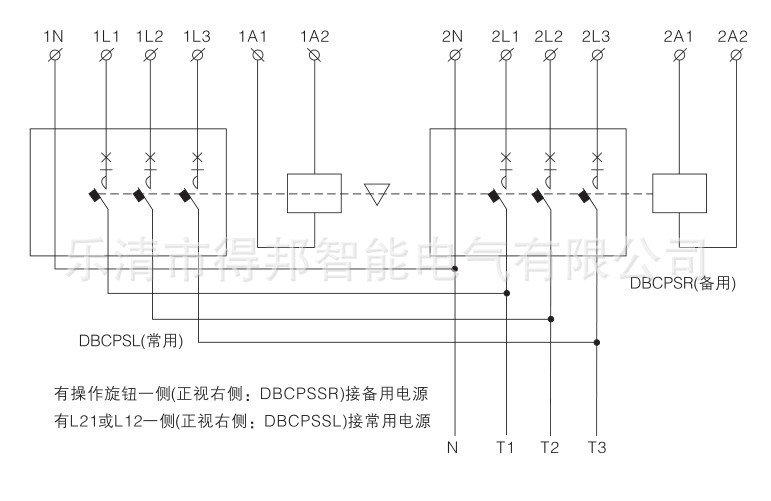

  9 CB級DBCPS-S雙電源的電氣原理圖見圖二

  10 PC級DBCPS-S雙電源的電氣原理圖見圖二

 與同類產品相比

     DBCPS-S特別適用于主要負載的末端，應用這種新型ATSE自動轉換開關，可以減少線路中所需的元件品種，數量，從根本上解決各電器之間的協調配合問題，克服由于采用不同考慮標準的電器產品之間組合在一起使用時的保存特性，控制特性配合不協調的現象，從根本上減少設計人員的工作量。DBCPSS系列雙電源自動轉換開關是一種新型的數字化集成高可靠性的產品。

     DBCPSS數字化電源產品與國內外其它各種同類產品相比，其主要優點體現在以下幾個方面：

    1 整體性（控制與保護功能內部協調配合，縮小了安裝位置，簡化了接線）

   2 體積小（集成化，模塊化，小型化，系列化，多種形式，多種規格）

   3 控制可靠（帶內置機械聯鎖和電氣聯鎖）

   4 保護完善（配備過載，過流，斷缺相，三相不平衡，漏電等功能）

   5 信號齊全（停止，運行，過載，過流，消防等故障信號指示）

   6 接線方便（集成斷路器，接觸器，繼電器，電機綜合保護器等產品功能）

   7 遠程控制（可手動控制，可自動控制，可消防控制）

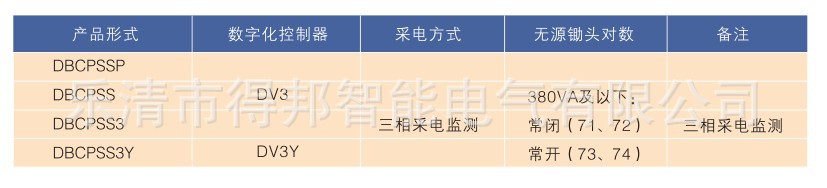

    8 三種采電方式（單相采電監測，二相采用電監測，三相采電監測）

   9 組合方式靈活（三極，四級，02+09輔助；06+09輔助基本或消防型等各種組合）

   10 三種T位置（具有零位即雙分位置）

  現場可整定參數；

1 延時整定

   用戶可根據需要，現在調整欠壓延時，過壓延時，可調范圍均為5~30秒，也可以根據需要選擇不帶延時功能的轉換開關。

2 動作值整定

     1 單相過壓動作值可整定范圍：230~264伏

     2 三相過壓動作值可整定范圍：400~456伏

     3 單相欠壓動作值可整定范圍：165~210伏

     4 三相欠壓動作值可整定范圍：285~360伏

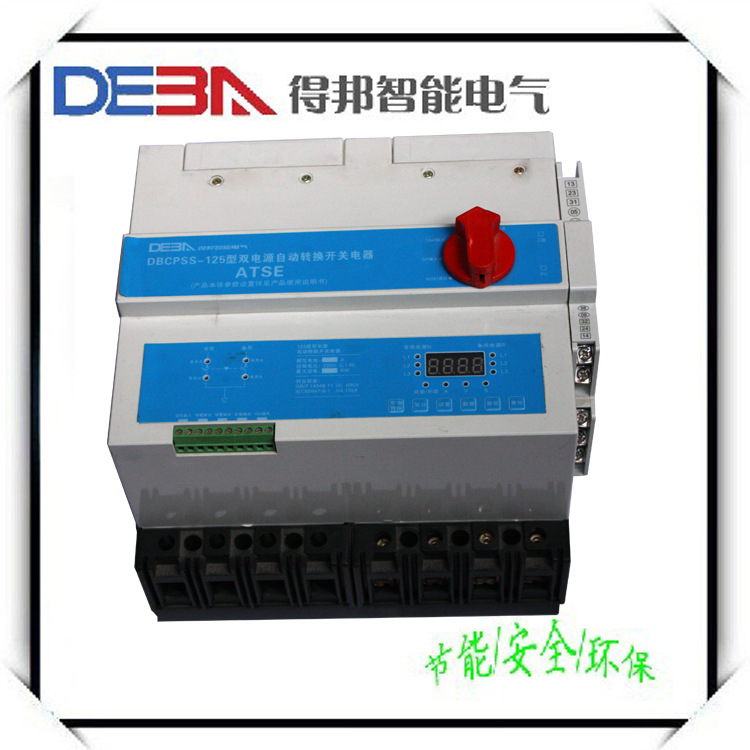

DBCPS-S雙電源操作面板；

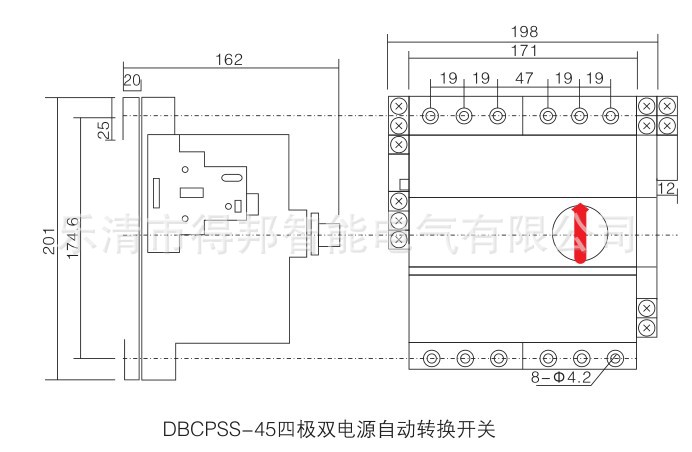

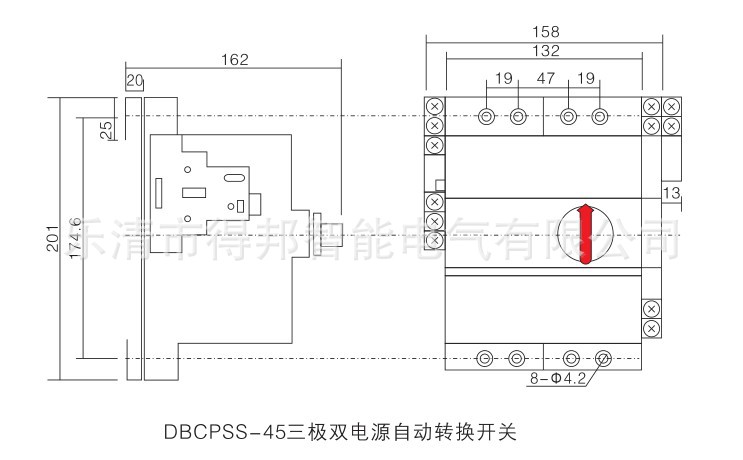

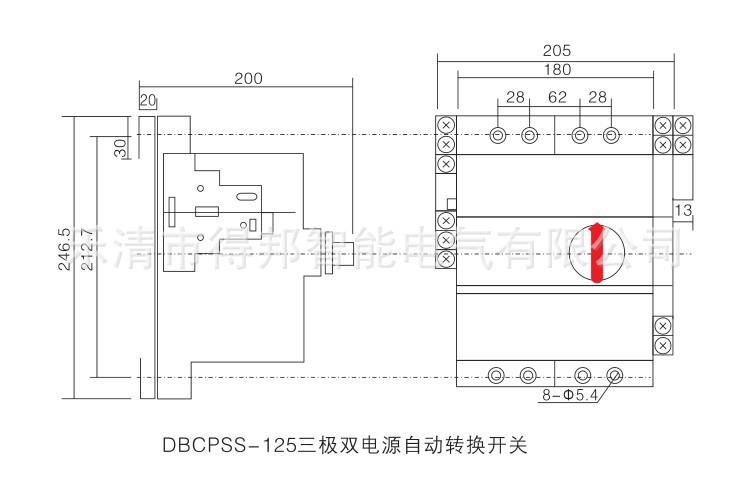

外形與安裝尺寸

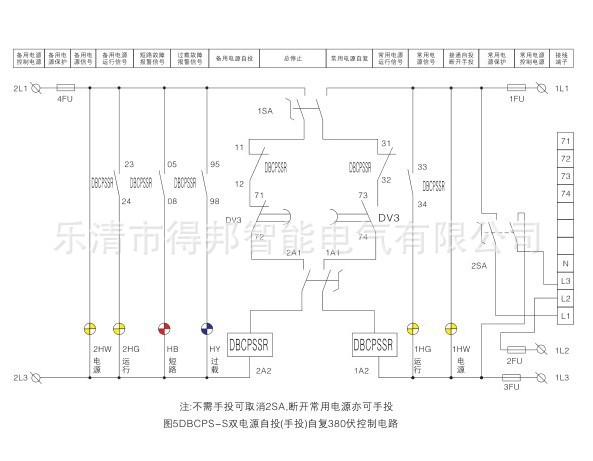

DBCPS-S雙電源自投（手投）自復380伏控制電路圖；

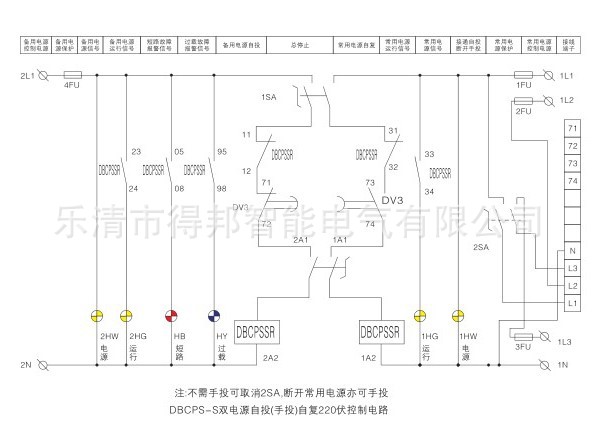

DBCPS-S雙電源自投（手投）自復220伏控制電路圖；

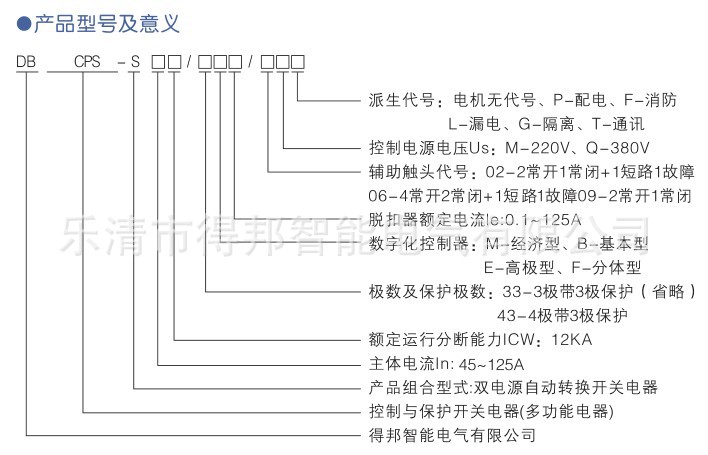

訂購須知

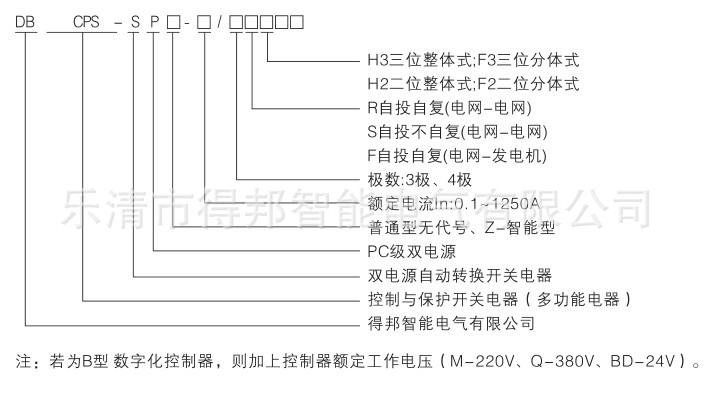

      用戶在訂貨時應寫明DBCPS控制與保護開關電器的產品型號，規格，短路脫扣器額定電流，智能控制器額定工作電流，負載性質，線圈控制電壓，接線方式等內容。

     例一： 訂購DBCPS-125/M63/02MF表示：DBCPS消防型產品，分?jǐn)嗄芰?0KA，主體脫扣器額定電流63A，三極帶三極保護，數碼管式智能控制器額定工作電流，63A，2常開1常閉+1短路1故障鋪助觸頭，線圈控制電源電壓220V，帶消防功能。

     例二： 訂購DBCPS-45N-45/3 3E40/06ML表示：DBCPS-45可逆型產品，分?jǐn)嗄芰?5KA，主體脫扣器額定電流45A，三極帶極保護，液晶式智能控制器額定電流40A，3常開2常閉+1短路1故障鋪助觸頭，線圈控制電源電壓220V，帶漏電功能。

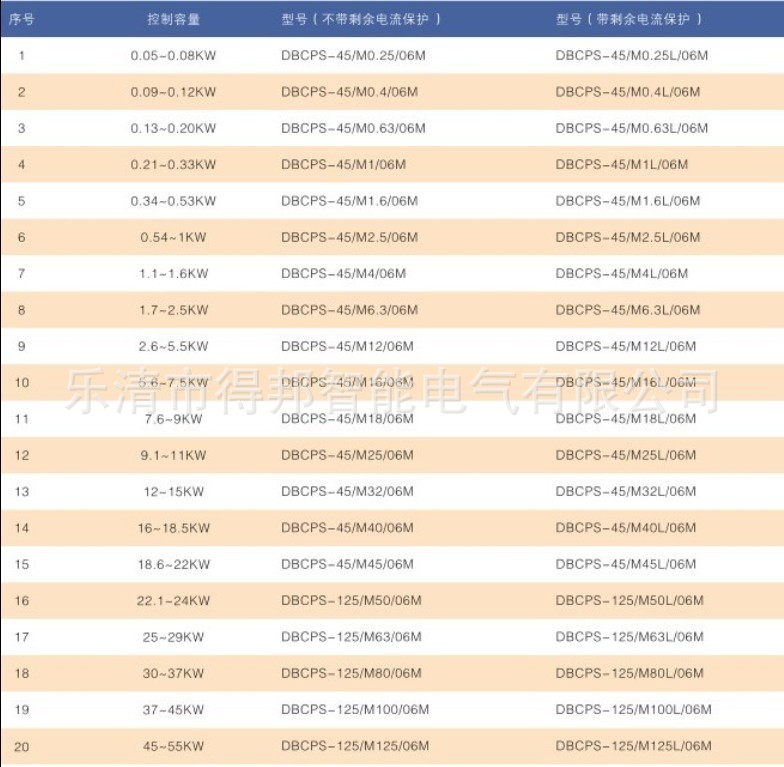

功率和電流對照表

）

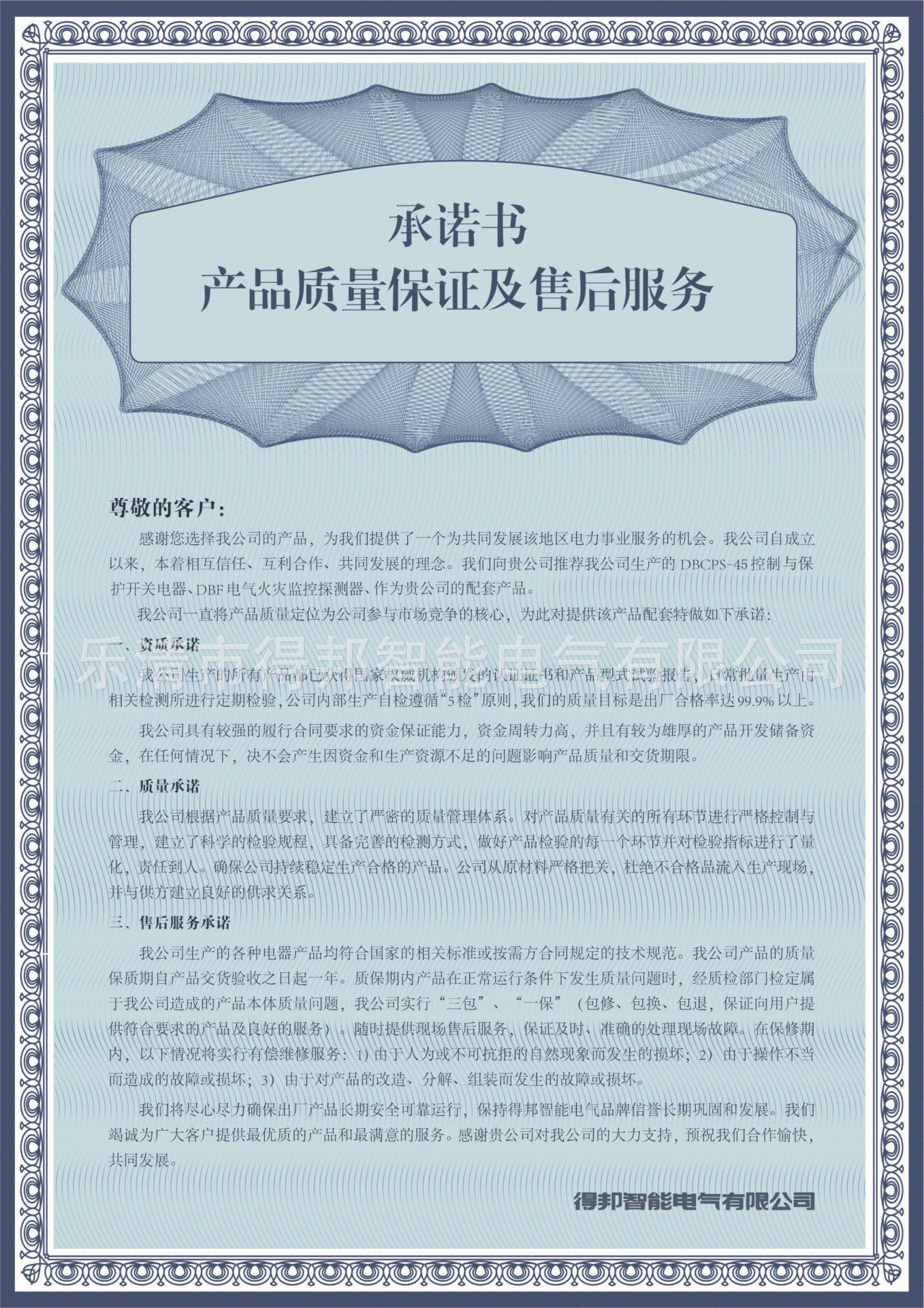

六 承諾書
