一 適用領域：

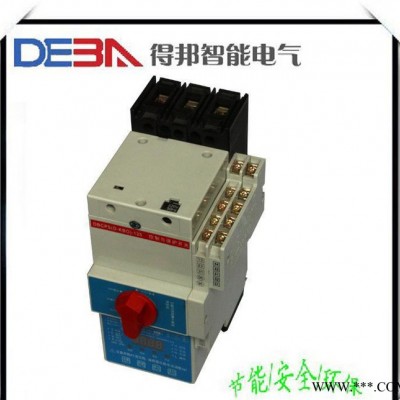

     DBCPS系列產品具有控制與保護功能集成化，結構模塊化，小型化，對環境污染的防護等級高，分?jǐn)喽搪冯娏髂芰Ω撸w弧距離短，壽命長，保護功能齊全連續運行性能和可靠性高，安裝使用及維修操作方便等一系列有點，在工業設施基礎設施，消防系統以及商業和民用設施中得到廣泛的應用：

1 冶金，煤礦，鋼鐵，石化，港口，船舶，鐵路等領域的配電和電動機保護與控制系統

2 電動機控中心（MMC）及配電中心；

3 電站及變電站；

4 港口和鐵路系統（如航空港，鐵路公路客運中心等）；

5 高速公路照明，通風系統；

6 軍隊駐地控制保護系統（如邊放哨所，雷達機站等）；

7 各種場合的消防泵，風機等；

8 現代化的建筑照明，電源轉換，泵，風機，空調，消防，照明等；

9 遠程控制照明系統。

分類：

1 按保護對象分為：電動機保護，配電保護

2 按操作頻率分為：頻繁操作，不頻繁操作

3 按接線方式分為：板前，板后，插入式

4 按工作原理分為：數碼管式控制器，液晶式控制器

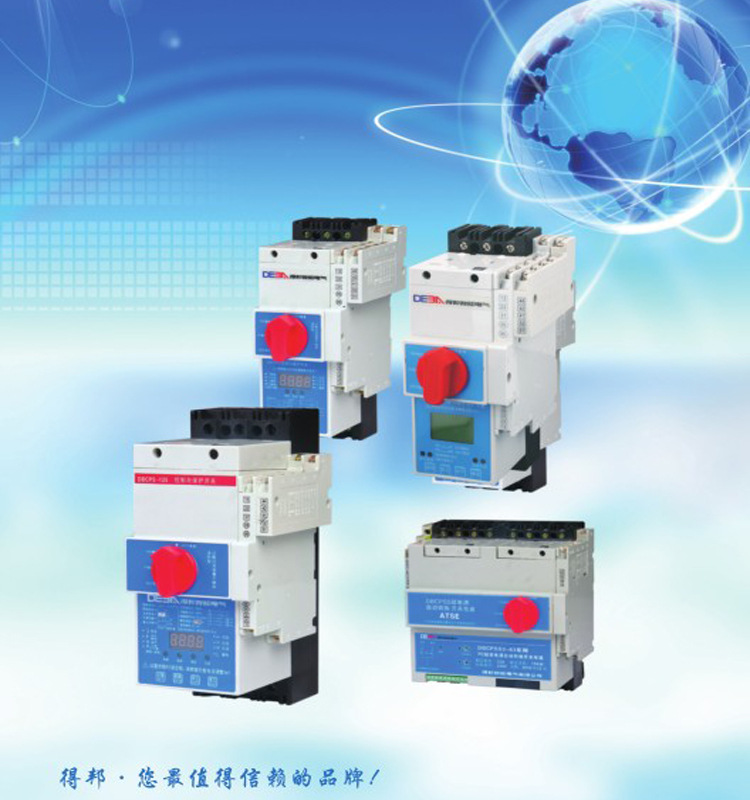

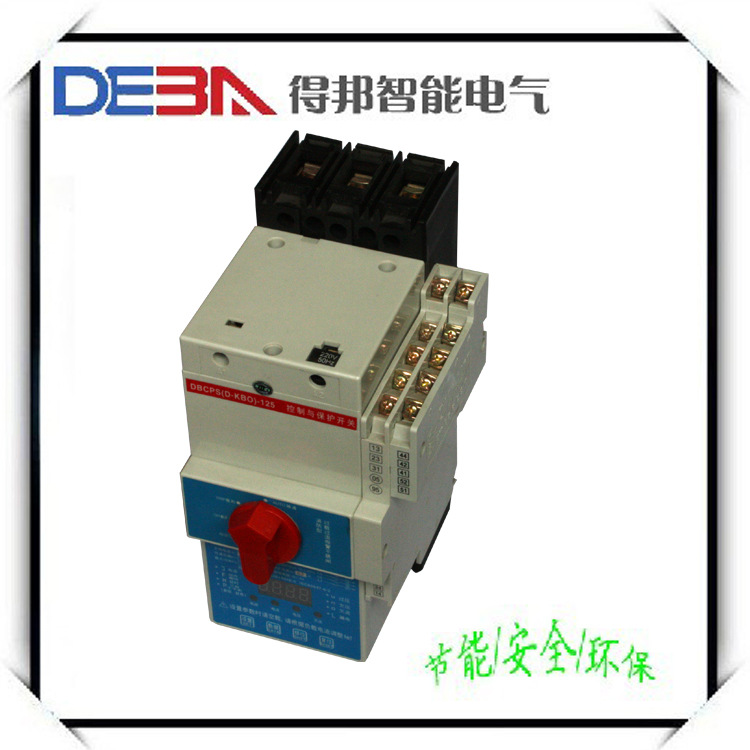

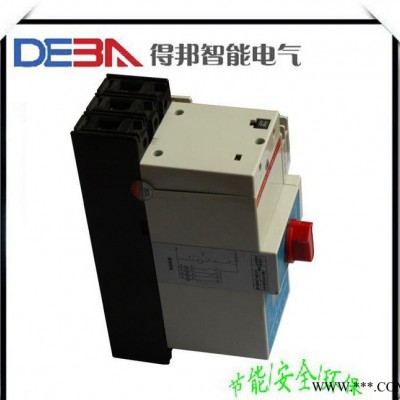

產品特點及用途

二 主要特點：

   1 與塑殼斷路器相比具有分?jǐn)嗄芰Ω撸w弧距離小的特性；

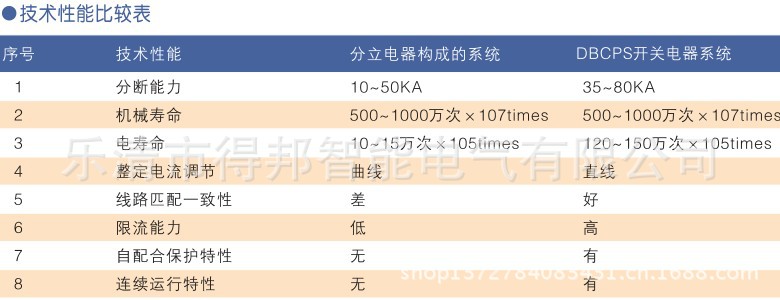

     DBCPS在380V額定運行短路分?jǐn)嗄芰cs(o-co-co)達到高分?jǐn)嘈蜑?0KA，標準型為50A，經濟型為35KA，在50KA預期短路電流下的分?jǐn)鄷r(shí)間僅為2-3ms，限流系數達到0.2以下，達到塑殼斷路器的領先水平，接近熔斷器的限流水平，大大限制了短路電流對系統的動，熱沖擊，飛弧距離小于30mm。

  2 與塑殼斷路器構成的保護系統相比，具有保護整定電流均可調整的特性；

DBCPS過載保護電流可根據負載功率在面板上進行調整，克服了塑殼斷路器的短路保護整定電流出廠后用戶無法調整的缺點，使得DBCPS產品即使安裝在線路末端，短路電流較小時，同樣具有很好的短路保護功能。

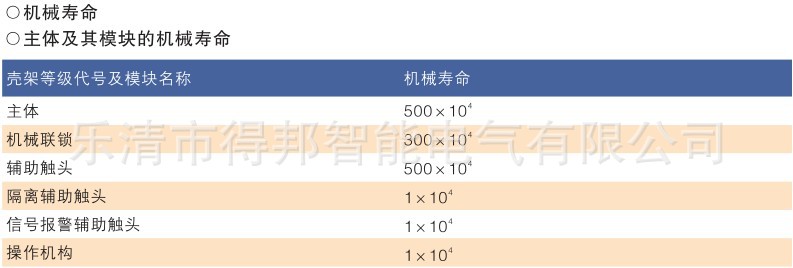

  3 與接觸器性能相比各有壽命長，操作方便的特性；

DBCPS的機械壽命達500-1000萬次，電壽命AC-43為120-150萬次，即可就地手動操作，又可遠距離實現自動控制功能。

節能；

  傳統產品在起動是采用全壓全電流供電于電磁線圈，消耗的功率很大；且接通后維持電磁線圈都是全電壓消耗的功率不低于22瓦，本產品在通電起動結束后，改用小電壓小電流維持電磁線圈的吸合，所消耗的功率不高于2瓦，節能達到90以上。

其他特點；

  1 配套附件齊全；

輔助觸頭與信號報警觸頭，門或抽屜的面板操作機構，控制電路轉換模塊等，在單一產品上可構成完整的控制與保護單元，實現協調配合的控制與保護功能。

  2 安裝角度靈活

  橫裝，垂直安裝，水平安裝均不影響使用性能。可廣泛應用于緊湊型成套裝置中，包括固定式或抽屜式的MCC柜中，具有分離元器件不可比擬的優越性。

 3 安全可靠，防護等級高

     板前，板后，插入式的接線端均具有防觸指功能，可配電防護等級直至IP65的高防護等級外殼，特別適用于民用建筑的潮濕場所，地下室，水泵房，煤礦，港口，船舶，石化等領域，是替代目前的電磁起動器，保護式和組合式起動器的理想產品。

4 集中控制

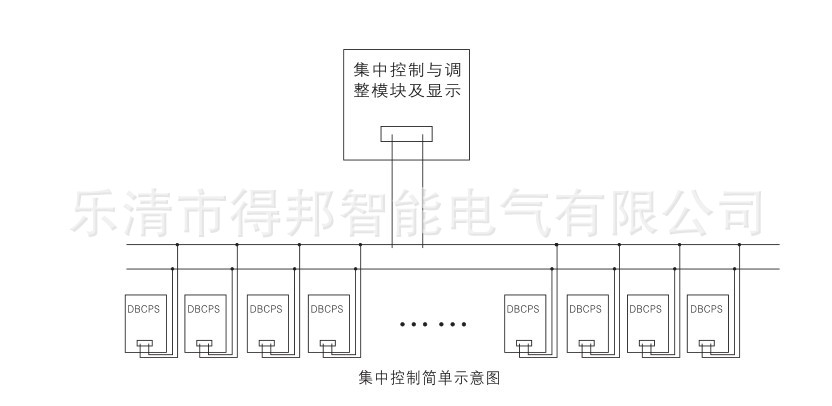

傳統產品只能柜內一對一顯示與控制，本產品可以通過軟件協議和485通訊接口，將多臺產品通過總線連接至總控制臺來顯示，控制，所有參數均可以通過總控制臺設置，總控制臺又可以通過協議和電腦相連，實現‘四搖”功能，特別適合于MMC電機控制中心。

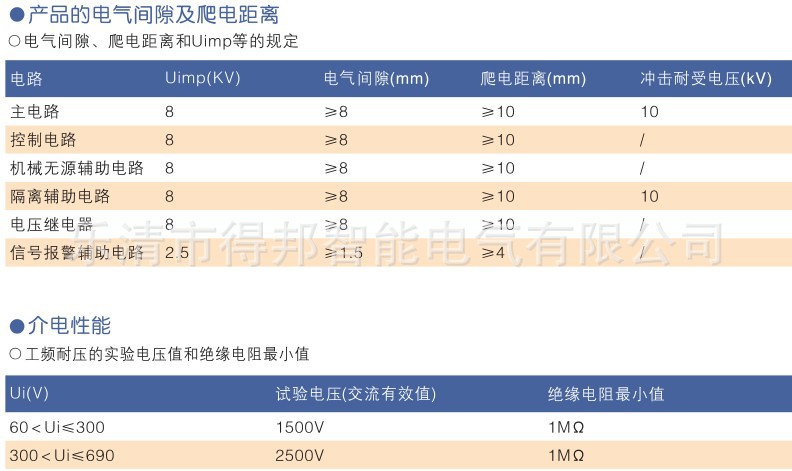

1主電路的參數；

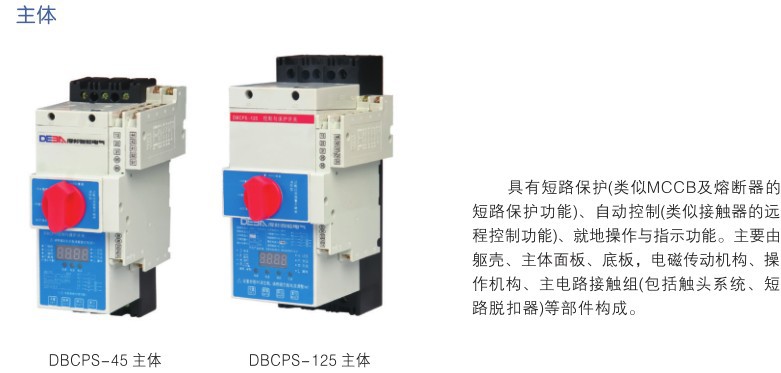

主電路主要由主體和智能脫扣器構成，這兩部分是構成可以應用的DBCPS產品的最少配置。

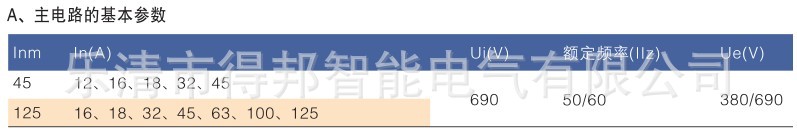

主體額定電流ln，約定發熱電流lth，額定絕緣電壓Ui，額定頻率，額定工作電壓Ue以及可選的智能控制器的額定工作電流le范圍或控制功率范圍見下表。

2 適用的額定工作制；

A 八小時工作制

B 不間斷工作制

C 繼續周期工作制，DBCPS在本工作制下的負載因數（通電持續率）規定為40%

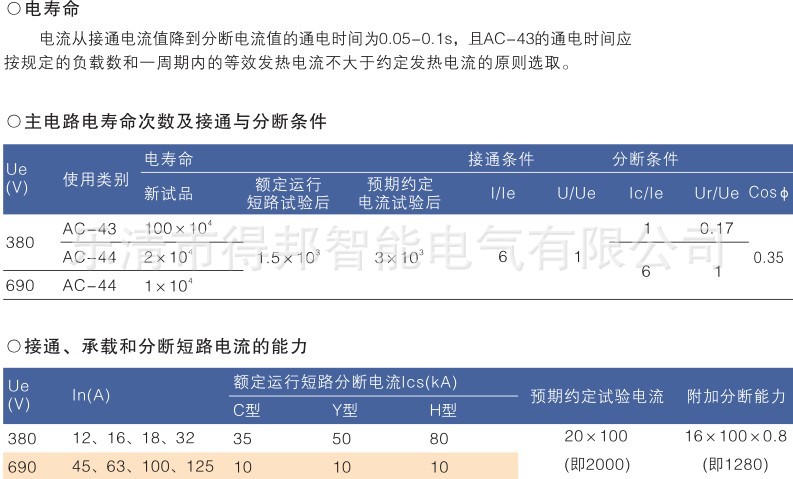

  用于不同額定工作電壓和不同使用類別的操作循環次數（操作頻率）極限值見表

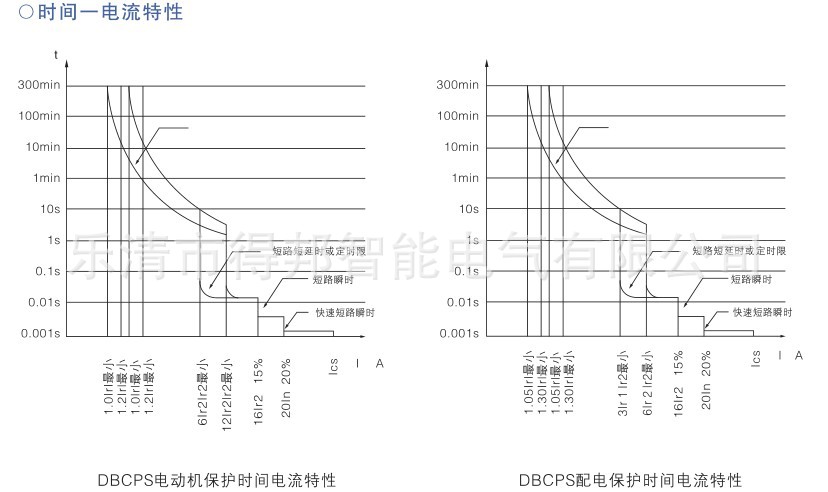

3熱記憶特性

反復的過載負荷可能會引起導體發熱，智能控制器因過載，短延時或定時限等故障動作后，具有模擬熱雙金屬片特性的熱效應功能，過載后的能量須經30分鐘左右釋放結束，短路延時后能量須經15分鐘左右釋放結束，在此釋放時間內若再次閉合DBCPS開關且發生過載或短路延時等故障，則動作時間變短，確保線路或設備得到合適的保護。

4保護形式；

1 快速短路瞬時保護：保護電流與開關主體額定電流有關，整定電流ls=20ln±20%（有效值）不可調，動作時間≦2-3毫秒。

2 過載長延時保護：脫扣特性為反時限特性l²t=常數，lrl=(0.3~1)le面板8級可調，脫扣曲線在7.2lrl時脫扣時間（2.08-28.8）秒內選擇，脫扣時間誤差為：2lrl以下為±10%，2lrl以上為±20%；出廠時脫扣曲線整定在6lrl，脫扣時間為3秒。

3 過載長延時熱記憶：過載能量30分鐘+OFF內釋放完。

4 過載短延時保護：分反時限短延時t+ON和定時限短延。l²t+OFF二類脫扣特性：整定電流lt2=6/7/8/9/10/11/12lr1+OFF面板8級可調（配電保護）電流誤差為±10%。時間誤差為±20%；脫扣曲線在8lr1脫扣時間為（0.05~1）秒內選擇。

5 過載短延時熱記憶：過載能量15分鐘+OFF內釋放完。

6短路瞬間保護：整定電流lr3=6/7/8/9/10/11/12lr1+OFF面板8級可調,電流誤差為±15%；動作時間小于50毫秒，出廠整定在14lrl（電流有效值）。

7 缺相保護：動作整定時間在（1~64）秒內+OFF之間選擇，時間誤差為±20%；出廠整定在10秒。

8 斷相保護：動作整定時間在（1~64）秒內+OFF之間選擇，誤差為±20%；出廠整定在10秒。

9 欠流保護：最小線電流與額定電流的比值在（40%~100%）+OFF之間選擇，電流誤差為±15%，動作整定時間為（1~46）秒內選擇；誤差為±20；出廠整定在40%，時間為10秒

10 三相不平衡保護：任意二相電流不平衡率超過（20%~100%）+OFF之間選擇，電流誤差為±15%，動作整定時間在（1~64）秒內選擇，誤差為±20%；出廠整定在30%，時間為10秒。（不平衡率+（最大電流，最小電流）/最大電流）。

11 過壓保護：三相（145~150）%Un+OFF之間選擇，動作整定時間在（1~64秒內選擇，出廠整定在120%額定電壓，誤差為±5%時間為10秒，誤差為±20%）

12 欠壓保護：三相（50~95）%Un+OFF之間選擇，動作整定時間（1~64）秒內選擇，出廠整定在85%額定電壓，誤差為±50%；時間為10秒，誤差為±20%。

13 啟動延時：只對缺相，斷相，過壓，欠壓，短路，漏電及三相不平衡進行保護，以避免啟動大電流和過電流：整定時間為（1~99）秒內+OFF之間選擇，出廠整定在5秒，誤差為±20%。

14 在線編程功能：具有手持編輯器接口。

15 故障指示：采用燈光顯示故障類型。

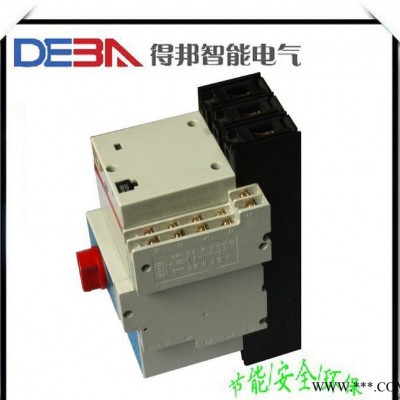

配件，操作面板

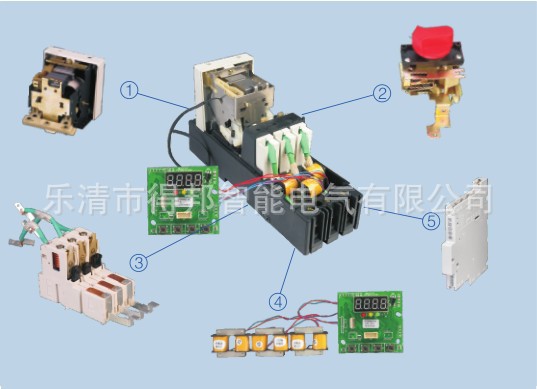

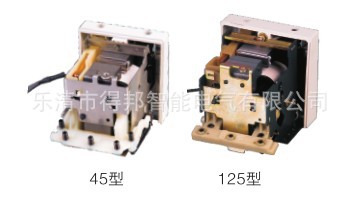

1電磁傳動機構：

   電磁傳動機構主要由控制線圈，鐵心，控制觸點及基座等組成（類似接觸器的電磁控制系統，具有欠電壓保護功能），能接受通斷操作指令，控制主電路接觸組中的主觸頭接通或分?jǐn)嘀麟娐?，線圈的接線端子標志A1，A2。

2操作機構；

  能接受每極接觸組的瞬時短路信號和來自智能脫扣器的故障信號，通過控制器觸點切斷控制線圈回路由電磁操作機構分?jǐn)嘀麟娐贰９收吓懦笥刹僮餍o復位。

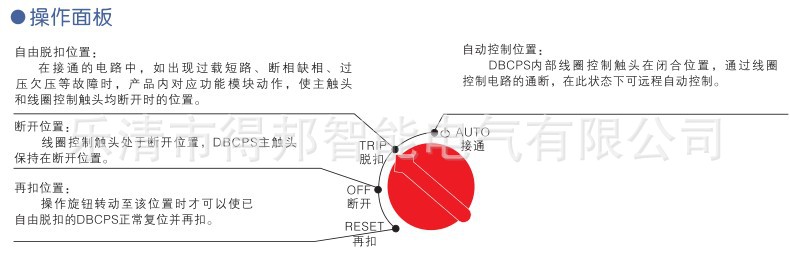

 DBCPS操作機構的工作狀態在主體面板上的符號及指示器位置。

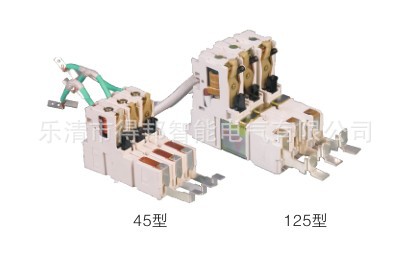

3 主電路接觸組（包括觸頭系統，短路脫扣器）

 主電路接觸組由動，靜雙斷點觸頭，柵片滅弧室和限流式快速短路脫扣器動作機構組成，每極相互獨立；主電路接觸組中裝有限流式快速短路脫扣器與高分?jǐn)嗄芰Φ臏缁∠到y(tǒng)，實現高限流特性（限流系數小于0.2）的后備保護，其脫扣電流整定值ls不可調整，僅與主體額定電流有關，其整定值為：201n±20%（有效值）。在負載發生短路時，脫扣器約在2~3ms內快速?zèng)_擊打開主觸頭，同時帶動操作機構切斷控制線圖電路使主電路各極全部斷開

4 智能控制器

    具有過載可調和過流可調保護功能，具有延時溫度補償，斷相，缺相，欠流，三相不平衡，過壓，欠壓和較低過載良好的保護功能，整定電流值包括過載反時限長延時脫扣整定電流值lr1，短路短延時整定電流值或定時限整定電流值lr2均可調。按原理和用途分為多種類別規格。

5鋪助觸頭模塊；

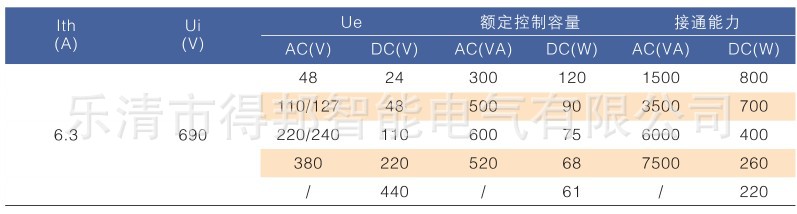

   鋪助觸頭基本參數見下表，鋪助觸頭為電氣上分開的，即每組觸頭上可接不同的電壓；鋪助觸頭的每對接線端子均用2位數表示；標志的個位數是功能數，1,2 表示常閉觸頭，3，4表示常開觸頭；標志的十位數為序列數，屬于同一觸頭的接線端子用相同的序列數，且所有具有相同功能的觸頭用不同的序列數。95.98 標志故障信號常開觸頭，05.08 標志主體短路信號常開觸頭，當主電路發生過載（或過流過壓，斷相缺相等）故障時操作旋鈕處于TRIP，95.98故障報警信號閉合，主電路分?jǐn)?；發生短路是操作旋鈕處于TRIP，05.08主體短路報警信號關合，95.98故障報警號亦閉合，主電路分?jǐn)唷?/p>

1 機械或電氣無源鋪助觸頭：

  與主電路觸頭或智能控制器聯動，具有電氣控制與指示功能，接觸頭對數分為多種規格。

2 機械或電氣無源信號報警觸頭：

  同鋪助觸頭一體與操作機構或智能控制器聯動，具有工作狀態及故障原因指示功能。

3 鋪助觸頭組；

外形與安裝尺寸

四 三極基本型外形與安裝尺寸，基本電氣控制圖；

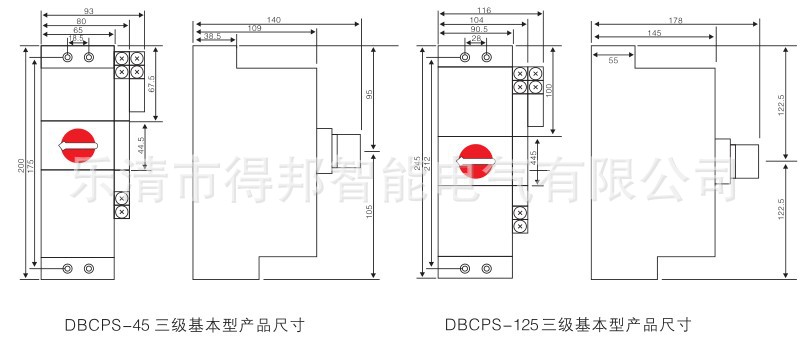

 1 三極基本型產品的外形與安裝尺寸

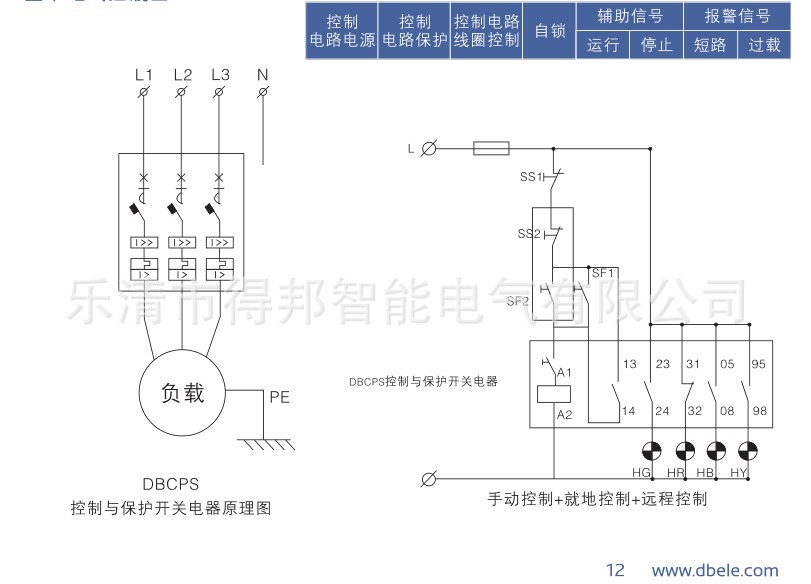

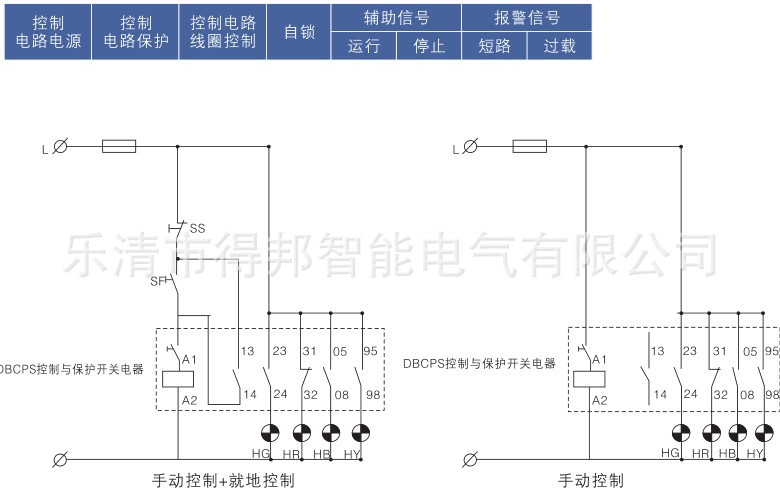

2  基本電氣控制圖；

3基本電氣控制圖；

訂購須知

      用戶在訂貨時應寫明DBCPS控制與保護開關電器的產品型號，規格，短路脫扣器額定電流，智能控制器額定工作電流，負載性質，線圈控制電壓，接線方式等內容。

     例一： 訂購DBCPS-125/M63/02MF表示：DBCPS消防型產品，分?jǐn)嗄芰?0KA，主體脫扣器額定電流63A，三極帶三極保護，數碼管式智能控制器額定工作電流，63A，2常開1常閉+1短路1故障鋪助觸頭，線圈控制電源電壓220V，帶消防功能。

     例二： 訂購DBCPS-45N-45/3 3E40/06ML表示：DBCPS-45可逆型產品，分?jǐn)嗄芰?5KA，主體脫扣器額定電流45A，三極帶極保護，液晶式智能控制器額定電流40A，3常開2常閉+1短路1故障鋪助觸頭，線圈控制電源電壓220V，帶漏電功能。

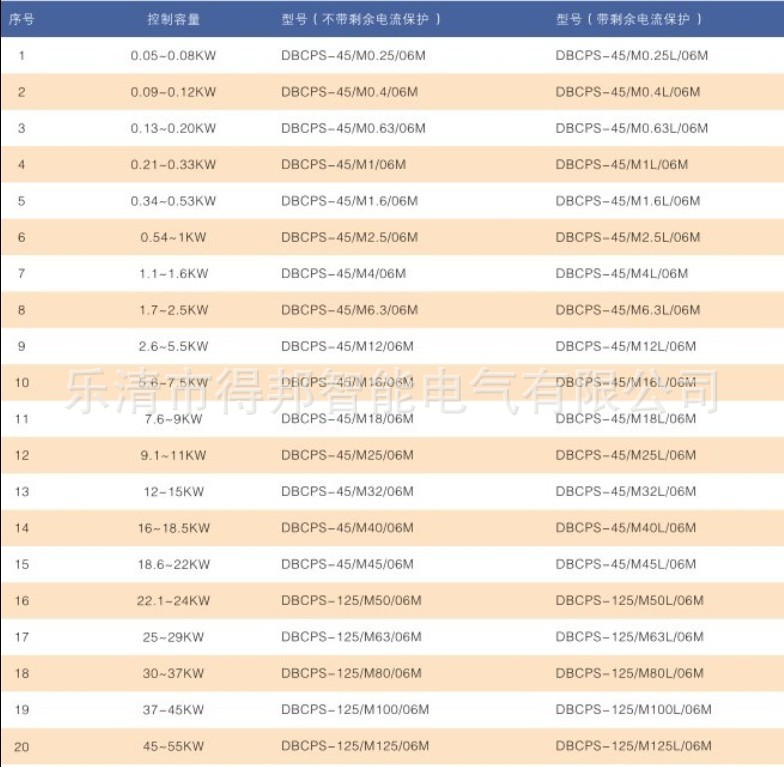

功率和電流對照表

）
