| 材質 | 金屬 |
|---|---|
| 使用溫度 | 600 |
| 使用壓力 | 25 |
| 適用范圍 | 泵 |
| 性質 | 耐高溫 |
| 作用 | 軸用密封 |
| 是否進口 | 否 |
| 截面形狀 | O型 |
| 品牌 | 鋒業 |
| 型號 | 型號齊全 |
金屬纏繞墊編輯
本詞條缺少名片圖，補充相關內容使詞條更完整，還能快速升級，趕緊來編輯吧！

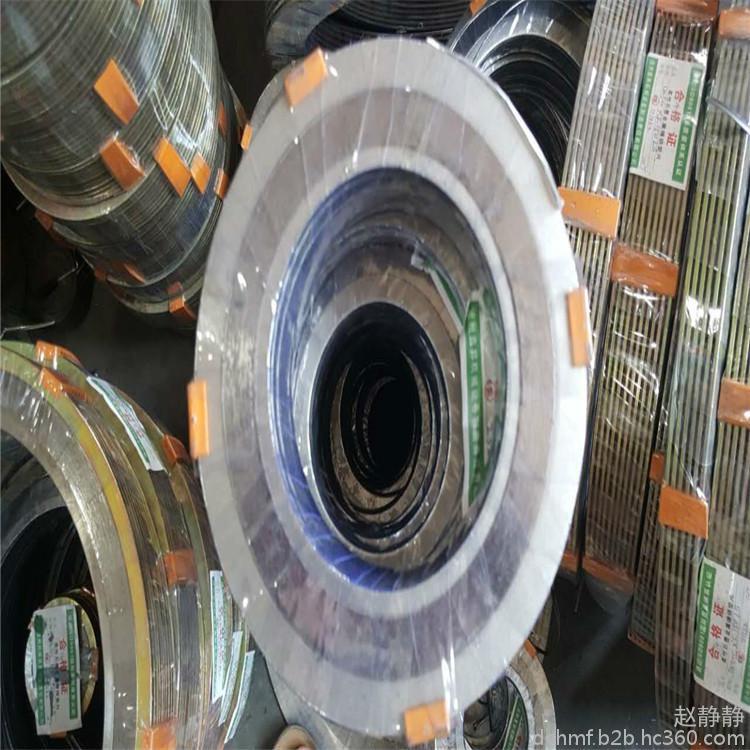

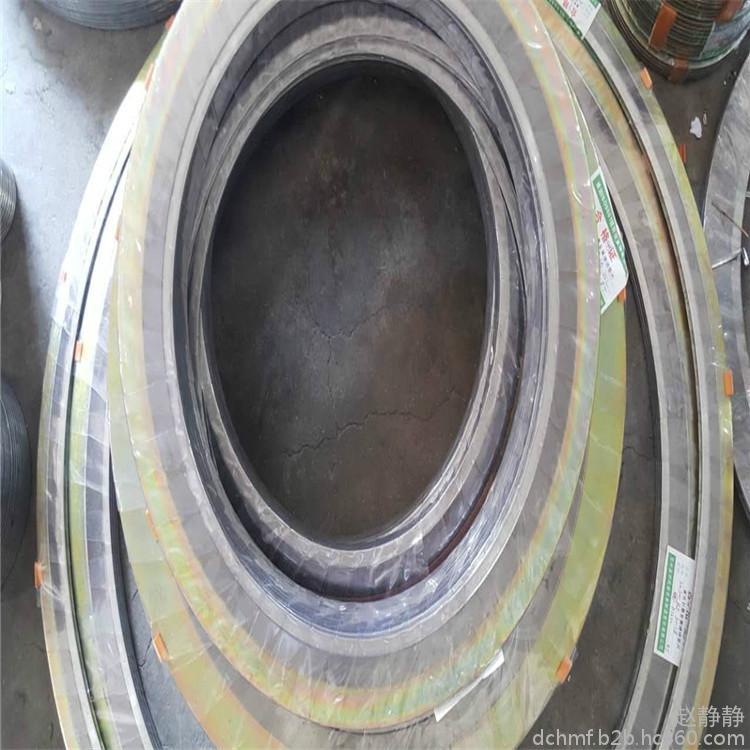

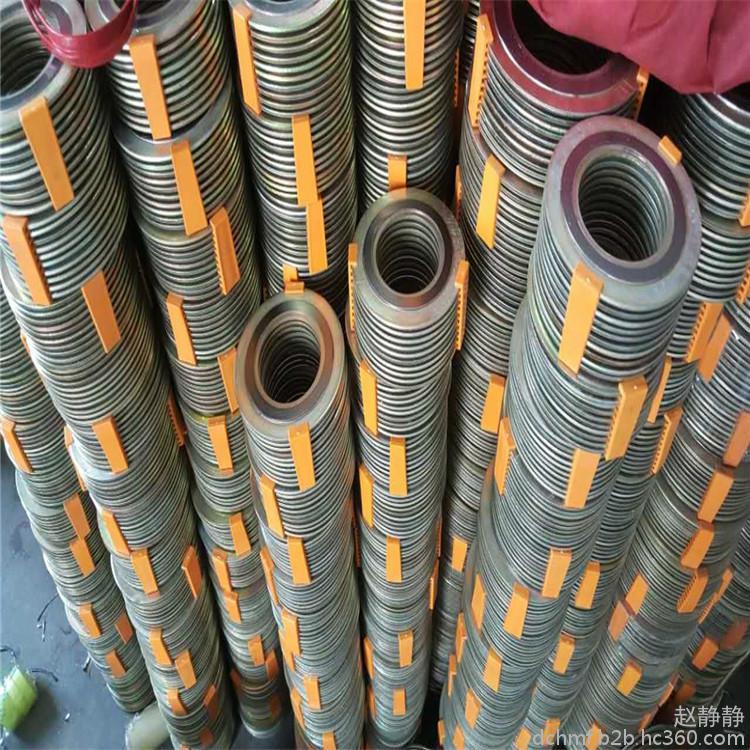

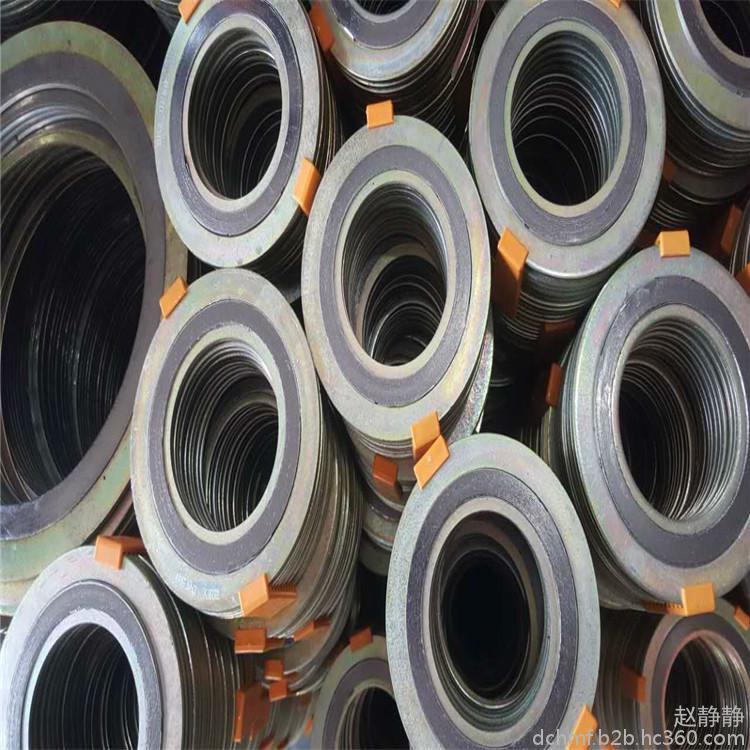

金屬纏繞墊片（基本型）采用優質SUS304、SUS316（“V”形或“W”形) 金屬帶及其它合金材料與石墨、石棉、聚四氟乙烯、無石棉等軟性材料相互重疊螺旋纏繞而成，在開始及末端用點焊方式將金屬帶固定。
中文名
金屬纏繞墊片
特 點
耐高溫,密封性好
目錄1基本信息
? 定義
? 特性
2種類
3材料
4技術資料
? 使用溫度
? 標注
? 標準
? 其他
5常用用途
6安裝使用
7選購事項
1基本信息編輯 定義金屬帶和非金屬帶螺旋復合繞制而成的一種半金屬平墊片
特性
1、 適用的工況范圍寬。能耐高溫、高壓和適應超低溫或真空下的使用條件。通過改變墊片的材料組合，可解決各種介質對墊片的化學腐蝕問題。
2、應力補償能力強。在溫度、壓力波動頻繁的工位上，密封性能穩定、可靠。
3、密封性能優良。
4、對與墊片接觸的法蘭密封而的表面精度要求不高。
5、安裝方便，墊片預緊壓力較低。
2種類編輯結構形式及代號：
基本型式 | 代號 | 適用的法蘭密封面 |
基本型 | A | 榫槽面 |
帶內環型 | B | 凹凸面 |
帶對中環型 | C | 平面或突面 |
帶內環和中環型 | D | 平面或突面 |
1.金屬帶
A. 采用厚度為0.15mm~0.25mm的08F0Cr13,0Cr18Ni19Ti,0Cr18Ni9Ti,00Cr18Ni10,0Cr18Ni12Mo2Ti, 00Cr17Ni14Mo2等冷軋鋼帶，或由供需雙方協商 確定。
B. 金屬帶為預成型的V型或W型窄帶，表面應光滑.潔凈，不應有粗糙不平.裂紋.劃傷.凹坑及銹斑等缺陷
C.不銹鋼的硬度值HV≤200
2. 非金屬帶
A 非金屬填充為特制的石棉帶，柔性石墨帶，聚四氟乙烯帶，非石棉纖維帶，及云母帶等。帶的厚度為0.3-1.0mm。
B. 特制石棉燒失量必須≤25%
C. 非金屬帶的氯離子含量≤100PPM
D.各類介質及各種非金屬帶的推薦使用溫度及壓力
