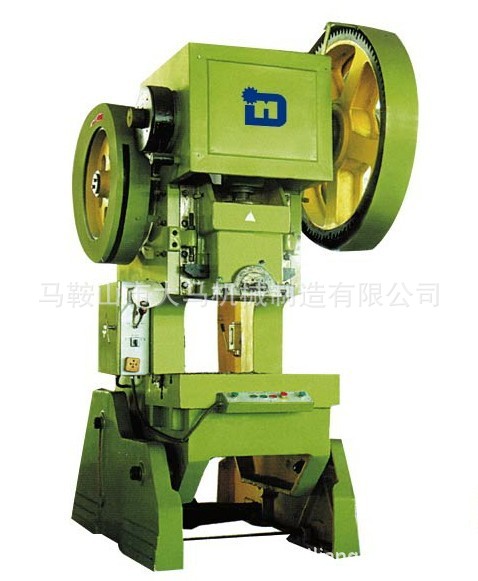

| 類型 | 普通沖床 |
|---|---|
| 動力類型 | 機械傳動 |
| 主電機功率 | 5.5（kw） |
| 公稱壓力 | 800（kn） |
| 滑塊行程 | 100（mm） |
| 控制形式 | 人工 |
| 模柄孔尺寸 | 60*80（φmm*mm） |
| 布局形式 | 立式 |
| 適用范圍 | 通用 |
| 適用行業 | 不銹鋼制品 |
| 行程次數 | 50 |
| 作用對象材質 | 金屬 |
| 產品類型 | 全新 |
| 是否庫存 | 是 |
| 售后服務 | 整機保修一年 |
| 品牌 | DAMA |
| 型號 | J23-80 |

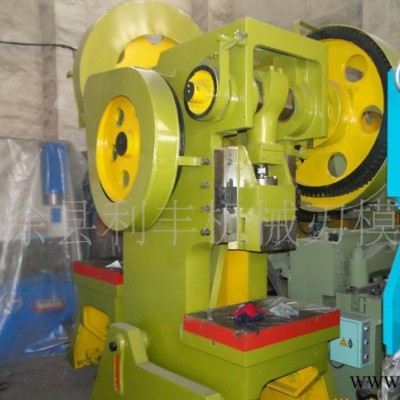

JF21干式氣動摩擦離合器、壓塌式保險壓力機采用鋼板焊接機身，剛性好，精度穩定，曲軸縱放，結構緊湊，外形美觀，采用組合式氣動摩擦離合器，結合平穩，動作靈敏，噪音低。齒輪副浸油潤滑；滑塊采用矩形六面加長導軌，導向面青銅鑲板，導向精度高，采用剛性壓塌式保險器，安全可靠。
技術參數：
| 序號Number | 技術參數Specifications | 單位Unit | 型號model | ||||||||
| JF21-63 | JF21-80 | JF21-110 | JF21-160 | JF21-200 | JF21-250 | JF21-315 | JF21-400 | ||||
| 1 | 公稱力Rated pressure | KN | 630 | 800 | 1100 | 1600 | 2000 | 2500 | 3150 | 4000 | |
| 2 | 滑塊行程Slide travel | mm | 120 | 140 | 160 | 200 | 250 | 250 | 250 | 250 | |
| 3 | 行程次數Travel times | min-1 | 70 | 60 | 50 | 30 | 30 | 30 | 30 | 30 | |
| 4 | **大裝模高度Max．die set height | mm | 300 | 320 | 350 | 380 | 450 | 500 | 500 | 500 | |
| 5 | 裝模高度調節量Die set height adjustment | mm | 80 | 80 | 90 | 100 | 110 | 120 | 120 | 120 | |
| 6 | 滑塊中心至機身距離Distance from slide block centre to the frame | mm | 300 | 290 | 350 | 390 | 430 | 450 | 450 | 450 | |
| 7 | 工作臺尺寸 WorktabIe dimensions | 前后F-B | mm | 580 | 560 | 680 | 760 | 840 | 880 | 880 | 860 |
| 左右L-R | mm | 860 | 1000 | 1070 | 1170 | 1390 | 1500 | 1540 | 1610 | ||
| 8 | 滑塊底面尺寸Dimensions of slide block bottom surface | 前后F-B | mm | 400 | 420 | 520 | 580 | 650 | 700 | 700 | 700 |
| 左右L-R | mm | 480 | 560 | 620 | 700 | 880 | 950 | 950 | 950 | ||
| 9 | 模柄孔尺寸Size of the handle hole | 直徑Diameter | mm | 50 | 50 | 50 | 65 | 65 | 65 | 65 | 65 |
| 深度Depth | mm | 80 | 80 | 75 | 90 | 100 | 100 | 100 | 100 | ||
| 10 | 電動機motor | 型號Type | Y132M-6 | Y160M-6 | Y160LM-6 | Y180L-6 | Y200L-6 | Y200L-6 | Y225M一6 | Y250M-6 | |
| 功率Power | kw | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | ||
| 11 | 外形尺寸 Overall dimension | 長Length | mm | 1800 | 1850 | 2010 | 2280 | 2690 | 2840 | 3060 | 3060 |
| 寬Width | mm | 1210 | 1280 | 1430 | 1540 | 1630 | 1680 | 1720 | 1920 | ||
| 高Height | mm | 2580 | 2850 | 3040 | 3240 | 3810 | 3915 | 3960 | 3960 | ||
| 12 | 重量Weight | KG | 7000 | 9200 | 11000 | 17000 | 20000 | 23000 | 28500 | 32000 | |
