| 動力類型 | 聯合傳動 |
|---|---|
| 加工精度 | 高精度 |
| 類型 | 自動 |
| 安裝形式 | 落地式 |
| 布局形式 | 臥式 |
| 品牌 | 東莞大昌 |
1.性能與特點：

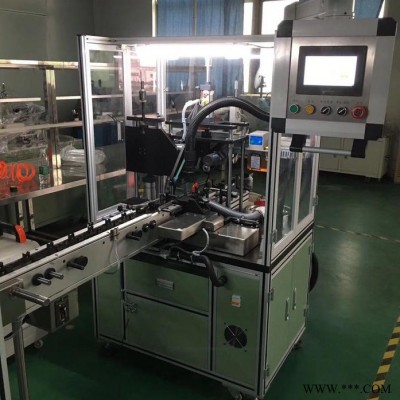

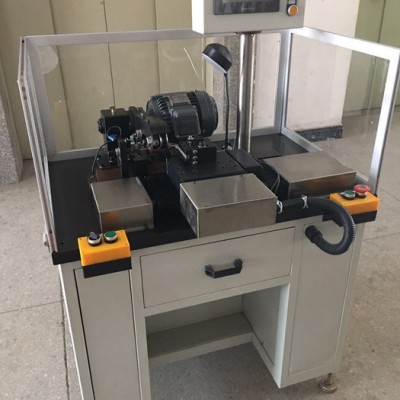

1、本機適用于整流子或轉子鐵芯的外圓進行精密的車削加工。

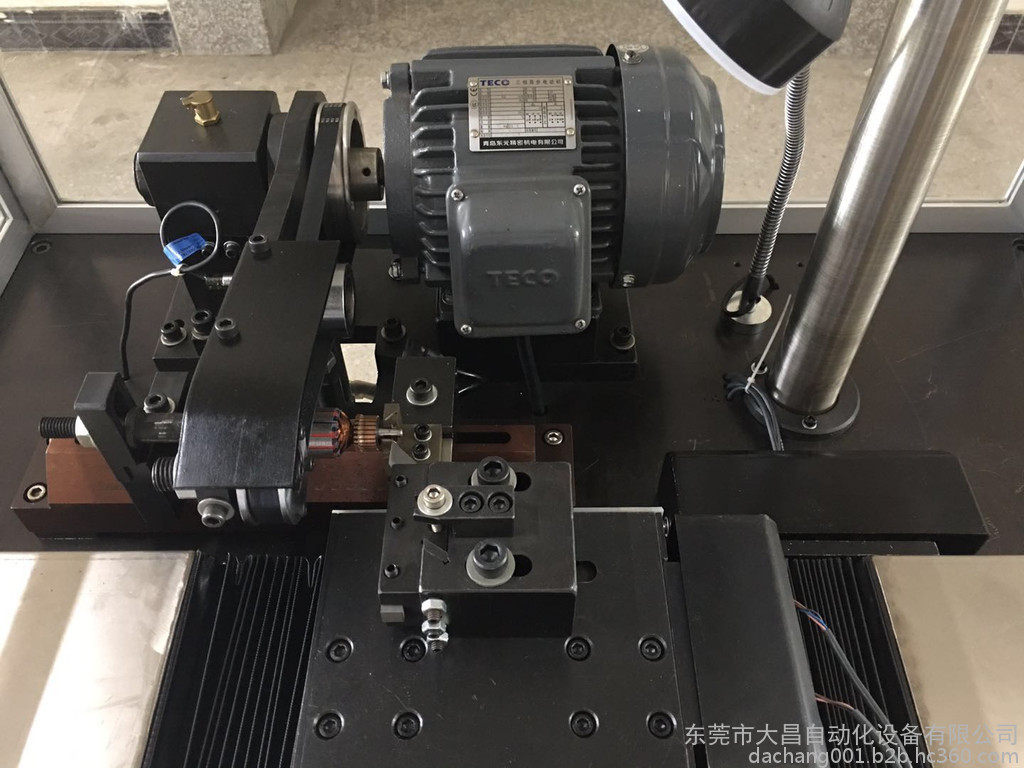

2、X、Y軸選用進口品牌（THK）精密滾絲絲桿導軌傳動。
3、選用研磨級金剛石V型架經久耐用，精度穩定。
4、采用日本PLC進行程序控制,配觸摸屏，系統可靠性高。
5、 X、Y軸采用日本伺服系統，車削精度，車削質量穩定，可多次走刀。
6、配置工業吸塵器，吸銅屑率達96%以上。

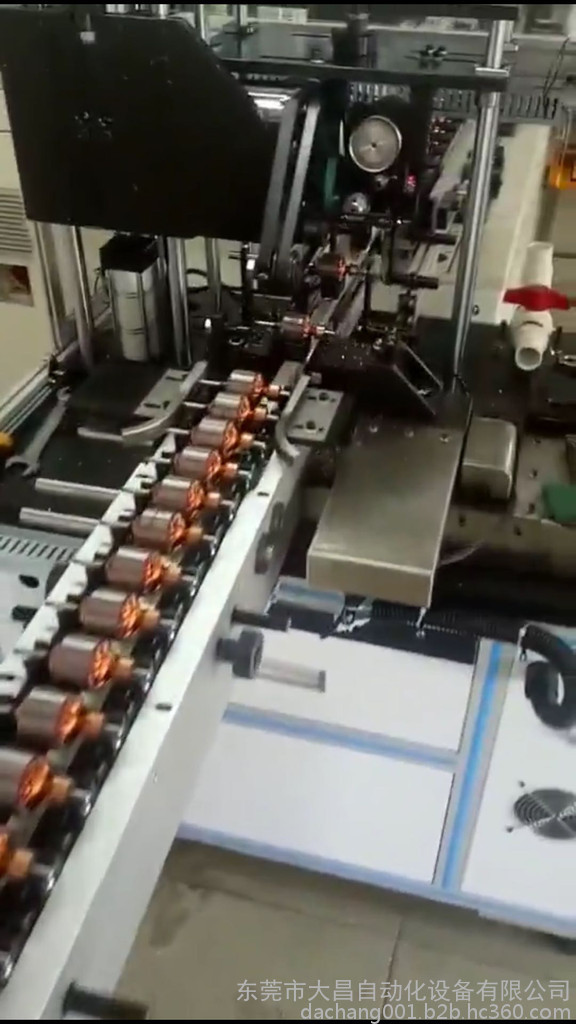

7、可實現前后工序自動聯機，完全可實現自動化無人作業。
2.技術參數：
1、車削部位：轉子整流子外圓；
2、轉子鐵芯直徑：≤Φ80mm；
3、轉子芯軸長度：≤270mm;
4、轉子芯軸直徑：Φ1.5~Φ15mm；
5、整流子外圓直徑：Φ4~Φ40mm；
6**大加工長度：≤25mm;
7、轉子轉速：1.500~12.000rpm；
8、被加工整流子徑向跳動：≤0.005mm；
9、被加工整流子軸向跳動：≤0.005mm；
10、生產效率：10秒/件（車削2刀）；
11、輸入功率：3KW；
12、氣源壓力：0.5~0.8MPa；
13、機體尺寸：1900x700x1580mm;
14、重量：~600kg;
15、特殊可定制。
