| 額定電壓 | 0-380 |
|---|---|
| 應用范圍 | 收卷機 轉繞機上力矩電機收卷控制 |
| 峰值堵轉轉矩 | 4N.M |
| 峰值堵轉電流 | 4A |
| 峰值堵轉電壓 | 380V |
| 工作電壓 | 380V |
| 工作電源 | 交流 |
| 外殼材質 | 鐵殼機芯 |
| 種類 | 壓力控制器 |
| 分類 | 微程序控制器 |
| 品牌 | ZHONGCHI |
| 型號 | ZCLJ-10A |
| 加工定制 | 是 |

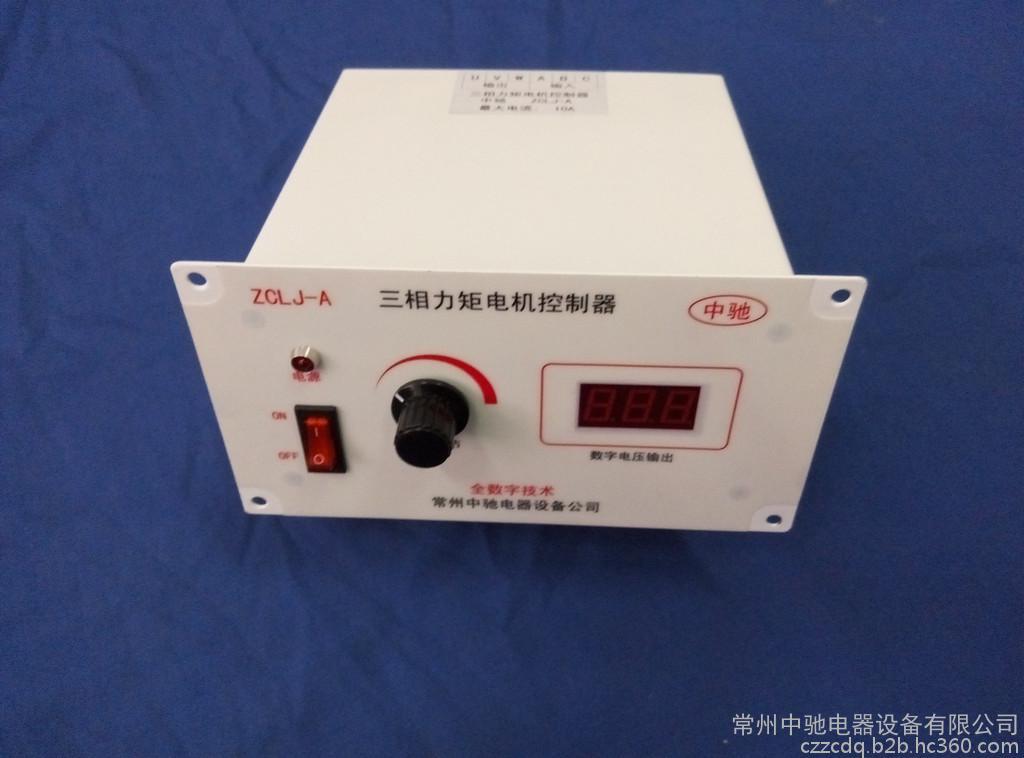

ZCJL-A力矩電機控制器采用32位計算機芯片作為控制核心，應用先進的PID軟件控制技術以實現對交流380V電壓進行零相位到滿幅度的無級調節（0V～380V）。
本力矩電機控制器輸出電壓調節平穩無抖動，三相輸出電壓平衡度很好。為防止力矩電機在剛接通電源時產生的轉矩突變，力矩控制器設計具有開機軟啟動功能可有效避免轉矩突變發生。采用3位數字顯示輸出電壓，具有美觀大方操作方便的特點。
本力矩電機控制器可實現對各類生產、加工帶材和線材等產品的設備上收、放卷張力控制?？蓮V泛應用于冶金、印刷、造紙、紡織、橡膠塑料、線材拉絲等各種行業卷繞設備收卷張力控制。
二. 主要技術參數
1．電源電壓： AC380V50Hz
2．電壓輸出： 0V～380V
3．顯示方式： 3位LED數顯
4．三相不平衡度： ≤ 2%
5**大額定電流： 6A、10A、15A、20A、25A
三.使用環境：
1. 海拔高度：＜1000M
2. 環境溫度：0～45℃
3. 環境要求：無腐蝕性氣體
4. 相對濕度：＜85%
四.張力控制器操作及接線說明

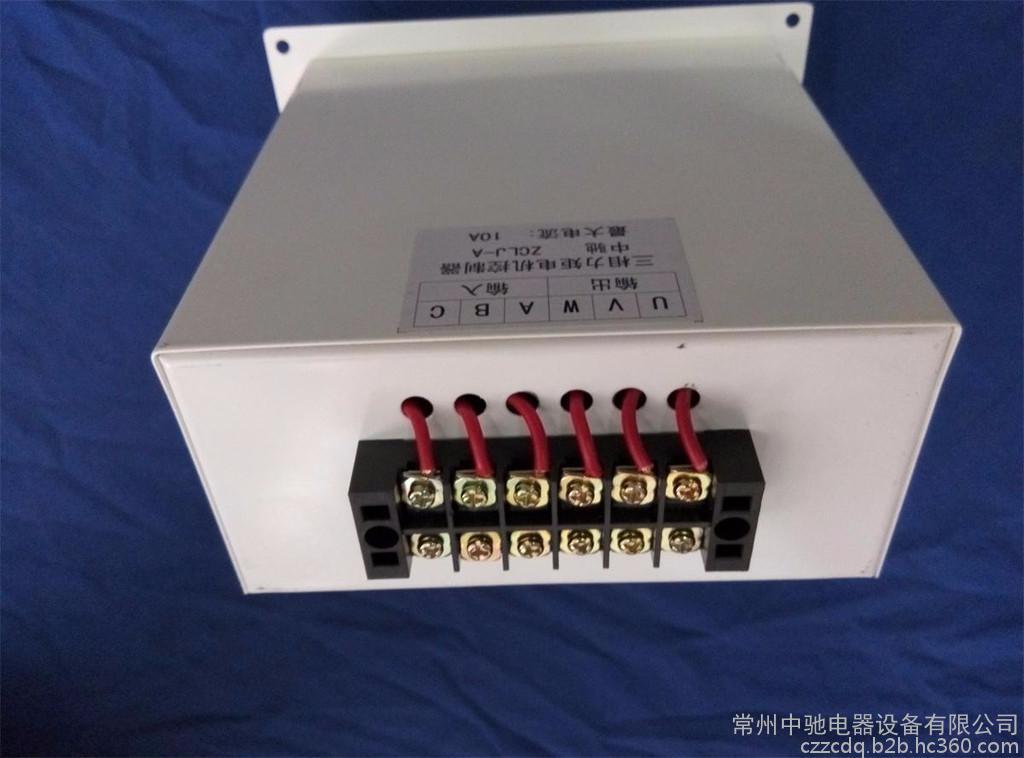

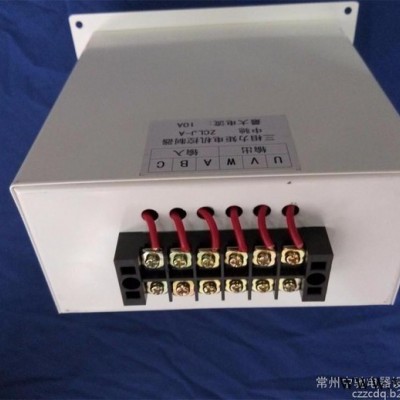

注意：三相輸入與三相輸出不可接反。
五. 安裝尺寸與方法：
開孔尺寸： 開孔尺寸：88×176
安裝體積：200（寬）×110（高）×220（深）
安裝方法：嵌入式安裝、
本力矩電機控制器有功率輸出，安裝時應與其他裝置之間水平方向和垂直方向至少留有3CM空間，以保證充分散熱。
六. 力矩控制器的**大額定電流的選擇
在力矩電機輸入AC380V電壓時，并加載足夠大載荷使其發生堵轉，此時的**大電流即為力矩電機的堵轉電流。
力矩電機是感性負載，為保證力矩電機控制器的長期可靠運行，應選力矩電機控制器**大額定“電流”是所用力矩電機堵轉電流的3～4倍。
例如力矩電機的堵轉電流是2A，應選力矩電機控制器的**大額定“電流”≥6A。
