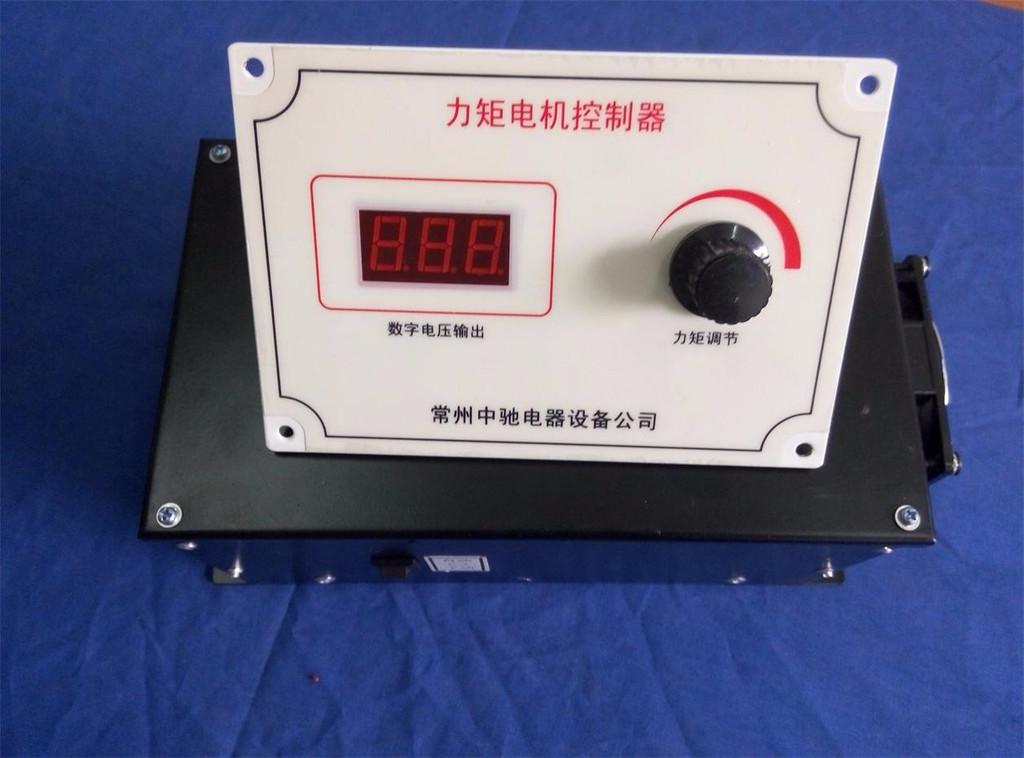

ZCLJ60A型力矩電機控制器是專為控制、驅動力矩電機而設計的一種性能優良的調壓控制裝置?？刂破鲀?nèi)部裝有軸流冷卻風機，可長時間大負荷連續運行?？刂破骶哂须妷贺?fù)反饋控制與三相輸入電壓缺相保護功能,能實現電機平滑無級調速，三相輸出電壓平衡度高、調節平穩、啟動性能好、安裝維修方便等。本產品廣泛應用與包裝、紡織、塑料、冶金、電線電纜、拉絲等行業。

一．    主要技術指標

1． 輸出電壓范圍：45V～370V

2． **大輸出電流：50A

3． 輸出電壓精度：＞97%

4． 三相輸出不對稱性：≤3%

5． 輸入控制方式：

1）  由電位器手動調節輸入控制信號

2）  DC0～10V電壓作為控制信號

6. 散熱方式：風冷強排

二．    使用環境

1．  環境溫度：－10℃～＋40℃

2．               相對濕度：≤90%（環境溫度為20℃時）。

三．    外形尺寸及安裝方式

外形尺寸:如圖<1>;安裝方式：將控制器平放或側放于電控柜內，通過四個安裝孔直接安裝，控制器與其他裝置之間水平方向至少留有5cm空間，垂直方向與其他部件至少有10cm空間，以充分散熱。

四．    原理框圖

五．    接線示意

如圖(3)所示，X2的端子3、4、5接電位器 (5.1KΩ/2W)作為手動給定信號。當外部控制器件的輸出0～10V電壓作為控制信號時，由端子 6（-）、7（+）輸入。X1的端子1、2為220V風機電源輸入端。圖(4)所示為控制器主回路接線圖。X3的端子L1、L2、L3接三相輸入，U、V、W接三相輸出。

六．  接線時注意：

1.決不允許380V三相輸入電壓接三相輸出U、V、W端，接錯會燒毀控制器。主控回路接線時不允許端子松動，否則會在端子上發生打火現象，電機劇烈抖動，嚴重的會損壞控制器?？刂菩盘柧€松動也會使電機工作時劇烈抖動，并可能損壞控制器。

2.注意本力矩控制器內部無熔斷器、熱繼電器，用戶必須自行安裝。

3.控制信號線要用屏蔽線,且屏蔽層要可靠地。信號線盡量避免與強電控制線纜長距離平行走線以及捆扎在一起，以免引起干擾，產生誤動作.

4.散熱風扇必須接通，否則由于長時工作散熱不良而燒毀控制器。

七．    簡單故障判別

1．通電后電機不轉：

  a) 檢查有無控制信號輸入

  b) 檢查電機是否由于負載過大，發生堵轉

2．   通電后電機立即高速運行

a) 檢查是否為控制信號已加在**大

b) 檢查是否把端子“5”的+10V接入了控制輸入端。

3．   通電，電機抖動

a) 檢查是否為控制信號線接頭松動

b) 檢查是否為三相電源缺相。
