| 拉伸強度 | ≥17 |
|---|---|
| 表面 | 光潔、無瑕疵 |
| 適用范圍 | 主要用于變壓器、電動機、發電機及各種電氣設備裝置的繞組中 |
| 線芯材質 | 裸銅線 |
| 用途 | 耐熱 |
| 絕緣材料 | 聚酯亞胺/聚酰胺酰亞胺 |
| 產品認證 | CCC |
| 絕緣厚度 | 0.1（mm） |
| 芯數 | 定制 |
| 顏色 | 本色,定制 |
| 護套材質 | 聚酯漆 |
| 電線最大外徑 | 1.8（mm） |
| 材料形狀 | 圓線 |
| 品牌 | 萬鼎 |
| 型號 | Q |
| 加工定制 | 是 |
| 絕緣性質 | 聚酯亞胺/聚酰胺酰亞胺漆包線 |

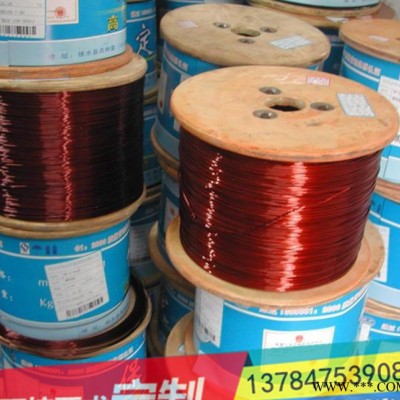

滄州萬鼎科技有限公司是專業生產定制各種聚脂、聚胺脂銅包線、銅包鋁、漆包線、各類特種材質漆包線。
產品介紹

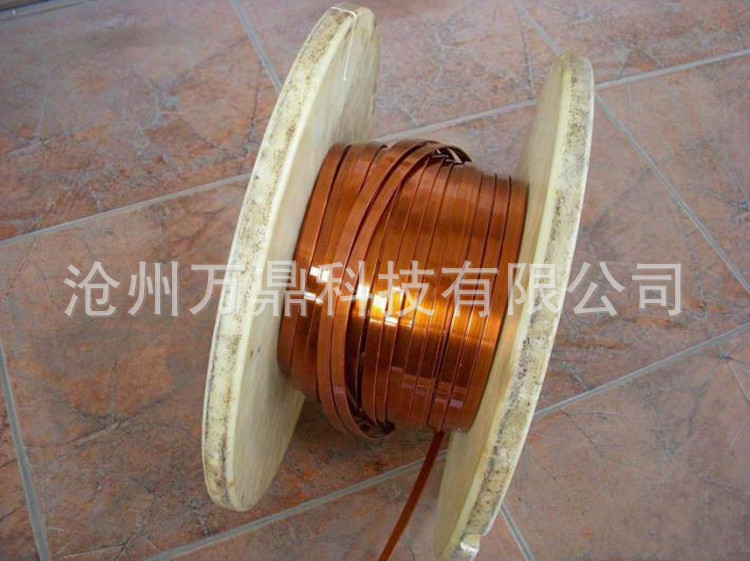

漆包扁線是由無氧銅桿或電工鋁桿經一定規格的模具拉拔或擠壓后的導線，由絕緣漆多次涂制而成的繞組線。主要用于變壓器、電動機、發電機及各種電氣設備裝置的繞組中。
生產范圍
導線厚度尺寸a:0.40-5.00 mm
導體寬度尺寸b:3.00-16.00 mm
產品種類
120級縮醛漆包銅(鋁)扁線
180級聚醋亞胺漆包銅(鋁)扁線
200級聚醋亞胺/聚酸胺酸亞胺復合漆包銅(鋁)扁線
240級聚酸亞胺漆包銅(鋁扁線)
材料
漆包扁線用軟銅扁線符合GB汀5584.2的規定。20℃時的電阻率不大于0.01724 0 mm2/mo
根據不同的機械強度要求，對半硬銅導體的規定非比例延伸強度Rp0.2推薦如下:
C1 RpO.2(>100-180】N/mm2
C2 RpO.2(>181-220)N/mm2
C3 RpO.2(>221一260)N/mm2
漆包扁線用軟鋁扁線符合GB汀5584.3的規定。20℃時的電阻率不大于0.0280 0 .mm2/mo
根據不同的電氣絕緣要求，可選用薄漆膜0.08-0.11 mm或厚漆膜0.12-0.16mm，熱粘合漆包扁線的自粘層厚度一般為0.03-0.05mm。我們公司采用損耗儀丁D11篩選涂漆工藝，使漆膜固化更趨**。若選用規格超出以上范圍、對漆膜厚度有特殊要求，請于我們聯系。
