| 產品類型 | 全新 |
|---|---|
| 動力類型 | 電動 |
| 公稱壓力 | 800 |
| 喉口深度 | 290 |
| 滑塊行程 | 120 |
| 控制形式 | 人工 |
| 類型 | 高速沖床 |
| 適用范圍 | 通用 |
| 行程次數 | 60 |
| 主電機功率 | 7.5 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 模柄孔尺寸 | 60×80 |
| 作用對象材質 | 金屬 |
| 品牌 | 納德機械 |
| 型號 | JH21 |

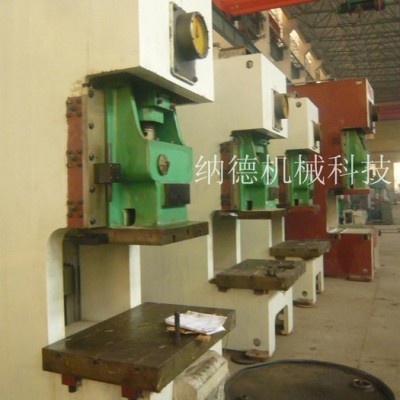

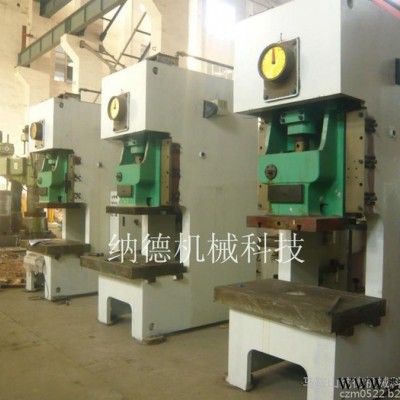

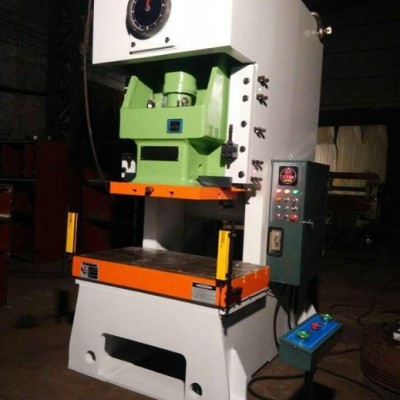

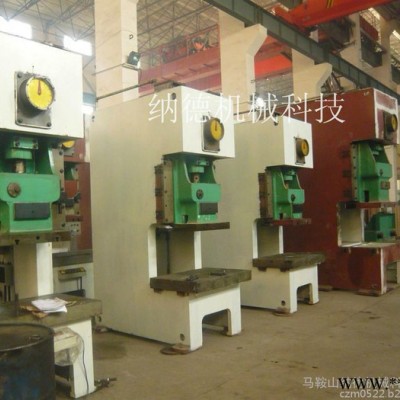

安徽名牌-納德機械】JH21系列開式固定臺高性能壓力機。
本系列壓力機機身由鋼板焊接而成，變形小，剛性好。
本系列壓力機采用氣動組合式摩擦離合器-制動器，壽命長，噪聲小，傳動平穩?；瑝K六面導向，導軌精度高，可延長模具壽命，裝模高度調節方便可靠，具有急停、寸動、單次和連續操作規范。
一、性能特點:
鋼板焊接高剛度機身
組合式干式氣動摩擦離合器
機械凸輪、電子凸輪雙凸輪控制
齒輪副浸油潤滑
矩形六面加長導軌
液壓過載保護裝置

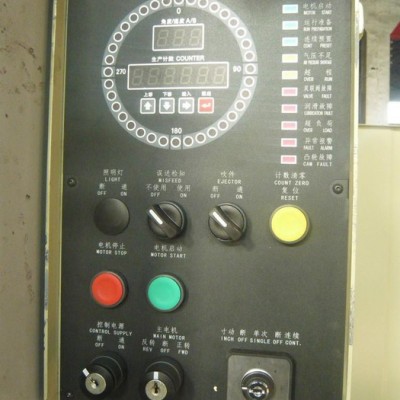

電動調模、數碼顯示
滑塊裝設了上提式平衡缸裝置
進口雙聯電磁閥
電動濃油強制潤滑系列
平衡缸采用手動稀油潤滑系統

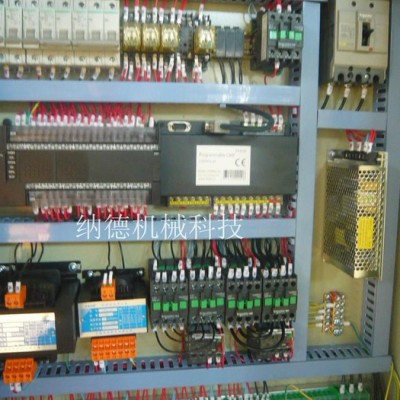

國際品牌PLC控制
國際品牌接觸器、按鈕、指示燈
可選配氣墊裝置，自動送料軸裝置，光電保護裝置，光電保護裝置
可搭配各種自動化設備
二、機床配置：
日本昭和液壓過載
日本TACO雙聯閥
臺灣樺霖干式離合器
歐姆龍PLC控制
正泰電器（可選施耐德電器）
萊恩光電/科力光電
移動雙手按鈕
參數名稱 | 單位 | JH21-45 | JH21-63 | JH21-80 | JH21-100 | JH21-110 | JH21-125 | JH21-160 | JH21-200 | JH21-250 |
公稱力 | KN | 450 | 630 | 800 | 1000 | 1100 | 1250 | 1600 | 2000 | 2500 |
公稱力行程 | mm | 3 | 4 | 4.5 | 5 | 2 | 5 | 6 | ||
滑塊行程 |
mm | 120 | 110 | 120 | 130 | 160 | 160 | 170 | 180 | 200 |
滑塊行程次數 | L/min | 80 | 60 | 60 | 60 | 60 | 55 | 50 | 42 | 40 |
最大裝模高度 | mm | 270 | 300 | 320 | 350 | 350 | 370 | 400 | 420 | 460 |
裝模高度調節量 | mm | 70 | 70 | 80 | 90 | 90 | 90 | 100 | 120 | 125 |
喉口深度 | mm | 225 | 270 | 290 | 350 | 350 | 370 | 390 | 420 | 425 |
滑塊底面尺寸（左右×前后） | mm | 410×340 | 480×440 | 560×430 | 620×520 | 620×520 | 1120×720 | 700×580 | 880×650 | 720×960 |
工作臺面尺寸（左右×前后） | mm | 810×440 | 520×870 | 56×1000 | 680×1070 | 1070×680 | 620×520 | 1170×760 | 1390×820 | 900×1500 |
機身立柱間距離 | mm | 500 | 560 | 650 | 670 | 670 | 710 | 760 | 760 | 970 |
模柄孔尺寸（直徑×深度） | mm | Φ40×60 | Φ50×60 | Φ60×80 | Φ65×80 | Φ65×80 | Φ70×80 | Φ180 | Φ70×100 | Φ210 |
工作臺墊板厚度 | mm | 100 | 110 | 120 | 130 | 140 | 140 | 150 | 160 | 150 |
電動機功率 | Kw | 5.5 | 5.5 | 7.5 | 11 | 11 | 11 | 15 | . 18.5 | 22 |
壓縮空氣壓力 | Mpa | 0.45 | 0.45 | 0.45 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.55 |
外形尺寸（前后×左右×高） | mm | 1410*1080*2290 | 1610*1200*2560 | 1900*1380*2810 | 2200*1410*3170 | 1780*1150*2890 | 1880*1210*3015 | 2120*1280*3300 | 2335*1400*3700 | 2400*1560*3850 |
