| 產品類型 | 全新 |
|---|---|
| 動力類型 | 電動 |
| 公稱壓力 | 250 |
| 喉口深度 | 200 |
| 滑塊行程 | 120 |
| 控制形式 | 人工 |
| 類型 | 高速?zèng)_床 |
| 適用范圍 | 通用 |
| 行程次數 | 100 |
| 主電機功率 | 3 |
| 是否庫存 | 是 |
| 適用行業 | 通用 |
| 布局形式 | 立式 |
| 模柄孔尺寸 | 30×60 |
| 作用對象材質 | 金屬 |
| 品牌 | 納德機械 |
| 型號 | JH21 |

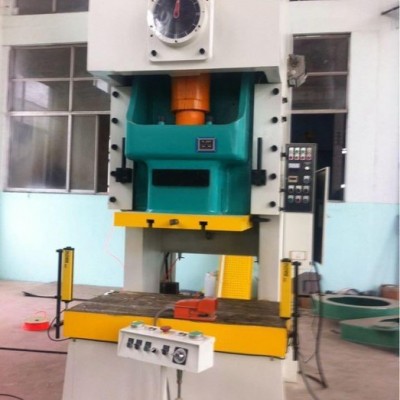

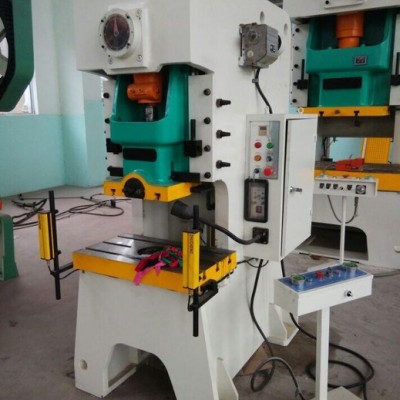

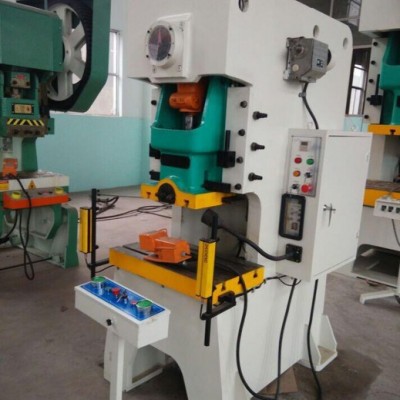

安徽名牌-納德機械】JH21系列開式固定臺高性能壓力機。
本系列壓力機機身由鋼板焊接而成，變形小，剛性好。
本系列壓力機采用氣動組合式摩擦離合器-制動器，壽命長，噪聲小，傳動平穩?；瑝K六面導向，導軌精度高，可延長模具壽命，裝模高度調節方便可靠，具有急停、寸動、單次和連續操作規范。
一、性能特點:
鋼板焊接高剛度機身
組合式干式氣動摩擦離合器
機械凸輪、電子凸輪雙凸輪控制
齒輪副浸油潤滑
矩形六面加長導軌
液壓過載保護裝置
電動調模、數碼顯示
滑塊裝設了上提式平衡缸裝置
進口雙聯電磁閥
電動濃油強制潤滑系列
平衡缸采用手動稀油潤滑系統
國際品牌PLC控制
國際品牌接觸器、按鈕、指示燈
可選配氣墊裝置，自動送料軸裝置，光電保護裝置，光電保護裝置
可搭配各種自動化設備
二、機床配置：
日本昭和液壓過載
日本TACO雙聯閥
臺灣樺霖干式離合器
歐姆龍PLC控制
正泰電器（可選施耐德電器）

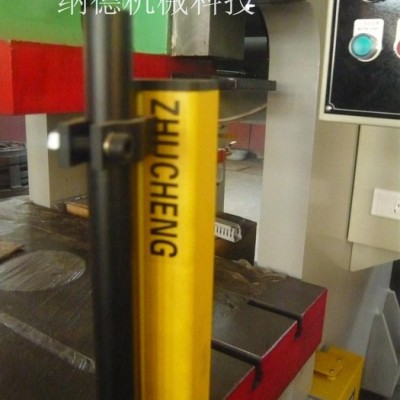

萊恩光電/科力光電
移動雙手按鈕
參數名稱 |
單位 |
JH21-45 |
JH21-63 |
JH21-80 |
JH21-100 |
JH21-110 |
JH21-125 |
JH21-160 |
JH21-200 |
JH21-250 |
公稱力 |
KN |
450 |
630 |
800 |
1000 |
1100 |
1250 |
1600 |
2000 |
2500 |
公稱力行程 |
mm |
3 |
4 |
4.5 |
5 |
2 |
5 |
|
|
6 |
滑塊行程 |
mm |
120 |
110 |
120 |
130 |
160 |
160 |
170 |
180 |
200 |
滑塊行程次數 |
L/min |
80 |
60 |
60 |
60 |
60 |
55 |
50 |
42 |
40 |
最大裝模高度 |
mm |
270 |
300 |
320 |
350 |
350 |
370 |
400 |
420 |
460 |
裝模高度調節量 |
mm |
70 |
70 |
80 |
90 |
90 |
90 |
100 |
120 |
125 |
喉口深度 |
mm |
225 |
270 |
290 |
350 |
350 |
370 |
390 |
420 |
425 |
滑塊底面尺寸（左右×前后） |
mm |
410×340 |
480×440 |
560×430 |
620×520 |
620×520 |
1120×720 |
700×580 |
880×650 |
720×960 |
工作臺面尺寸（左右×前后） |
mm |
810×440 |
520×870 |
56×1000 |
680×1070 |
1070×680 |
620×520 |
1170×760 |
1390×820 |
900×1500 |
機身立柱間距離 |
mm |
500 |
560 |
650 |
670 |
670 |
710 |
760 |
760 |
970 |
模柄孔尺寸（直徑×深度） |
mm |
Φ40×60 |
Φ50×60 |
Φ60×80 |
Φ65×80 |
Φ65×80 |
Φ70×80 |
Φ180 |
Φ70×100 |
Φ210 |
工作臺墊板厚度
|
mm |
100 |
110 |
120 |
130 |
140 |
140 |
150 |
160 |
150 |
電動機功率 |
Kw |
5.5 |
5.5 |
7.5 |
11 |
11 |
11 |
15 | . 18.5 |
22 |
壓縮空氣壓力 |
Mpa |
0.45 |
0.45 |
0.45 |
0.5 |
0.5 |
0.5 |
0.5 |
0.5 |
0.55 |
外形尺寸（前后×左右×高） |
mm |
1410*1080*2290 |
1610*1200*2560 |
1900*1380*2810 |
2200*1410*3170 |
1780*1150*2890 |
1880*1210*3015 |
2120*1280*3300 |
2335*1400*3700 |
2400*1560*3850 |
