| 干燥塔直徑 | 3.5（m） |
|---|---|
| 高度 | 8（m） |
| 重量 | 2500（kg） |
| 規格 | YPG-100,YPG-200,YPG-300 |
| 產地 | 臺灣 |
| 進風溫度 | 140-250（℃） |
| 類型 | 立式 |
| 適用物料 | 粉末油脂 |
| 外形尺寸 | ypg-100 |
| 應用領域 | 化工 |
| 蒸發能力 | 100（/h） |
| 操作方式 | 全自動 |
| 霧化型式 | 高速離心霧化 |
| 干燥介質 | 空氣 |
| 品牌 | 力馬lemar |
| 型號 | ypg-100 |
| 加工定制 | 是 |

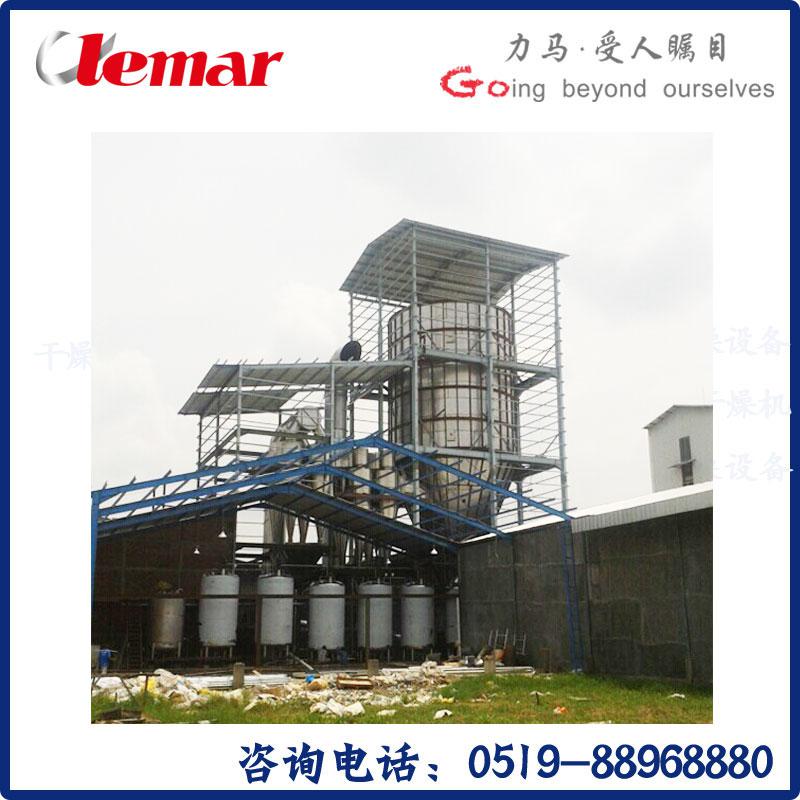

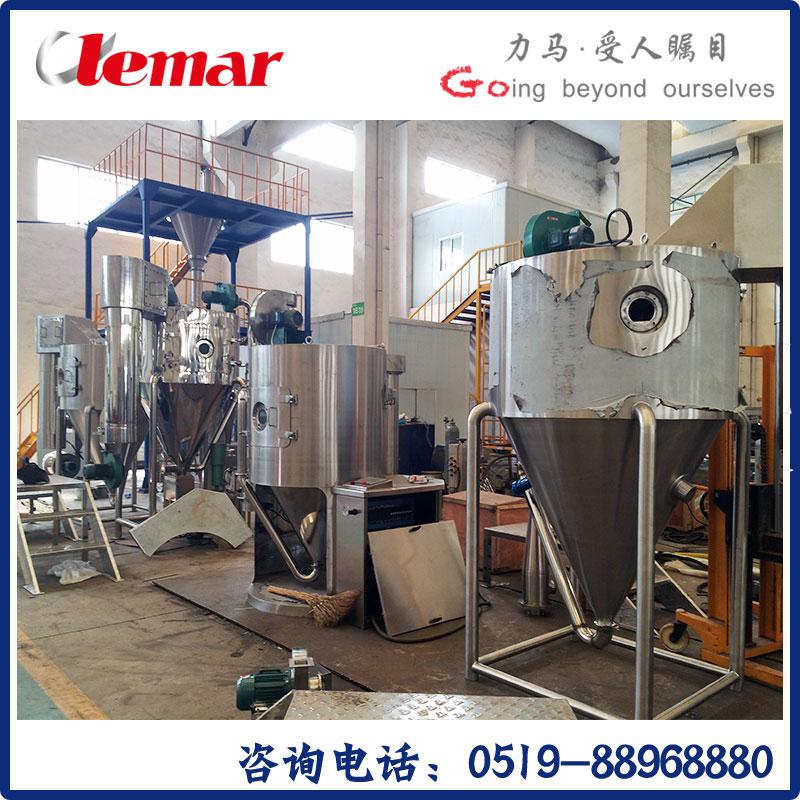

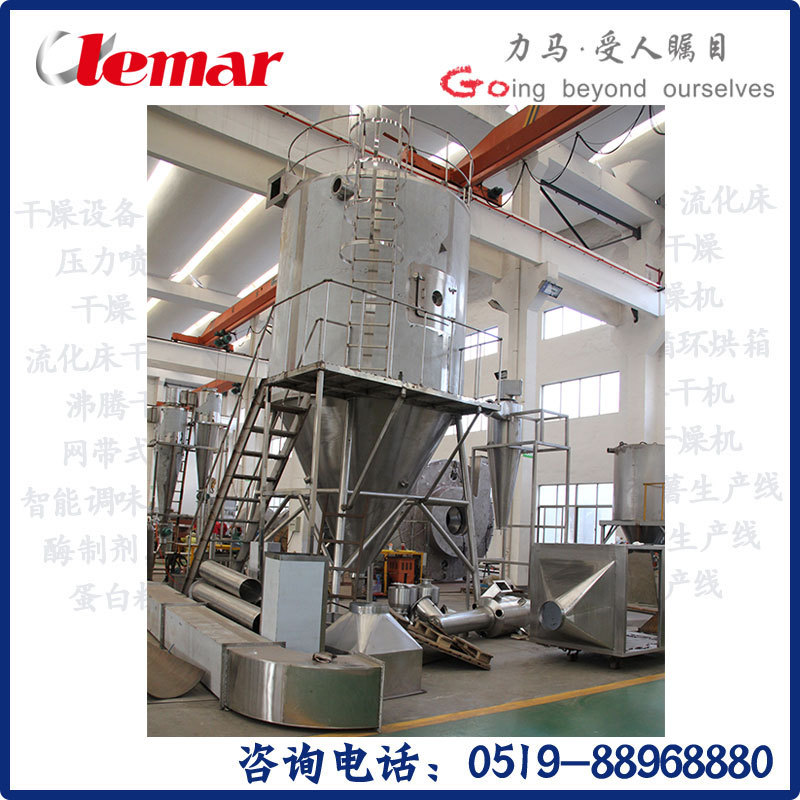

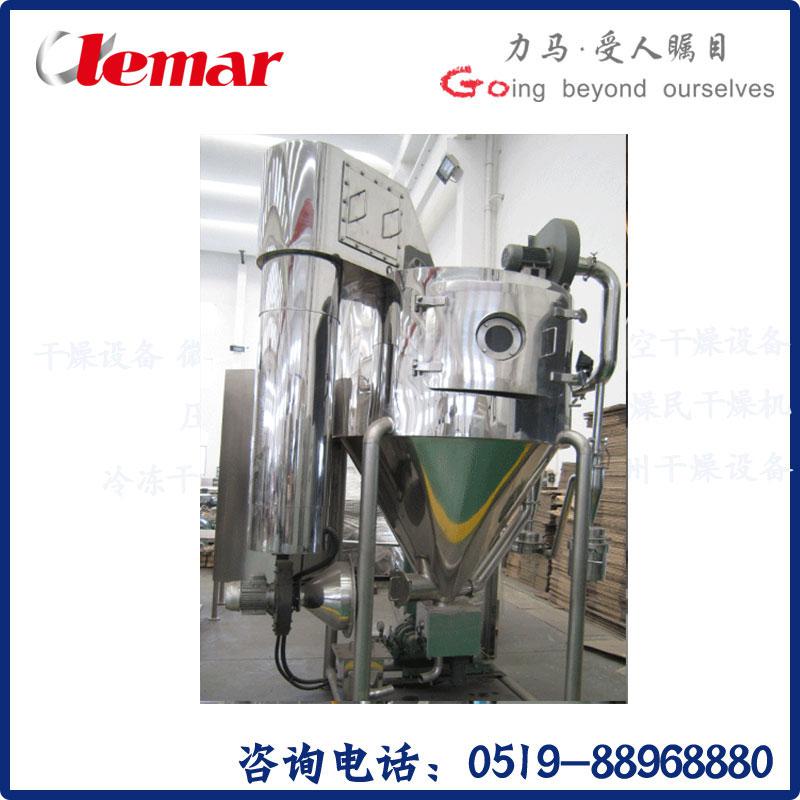

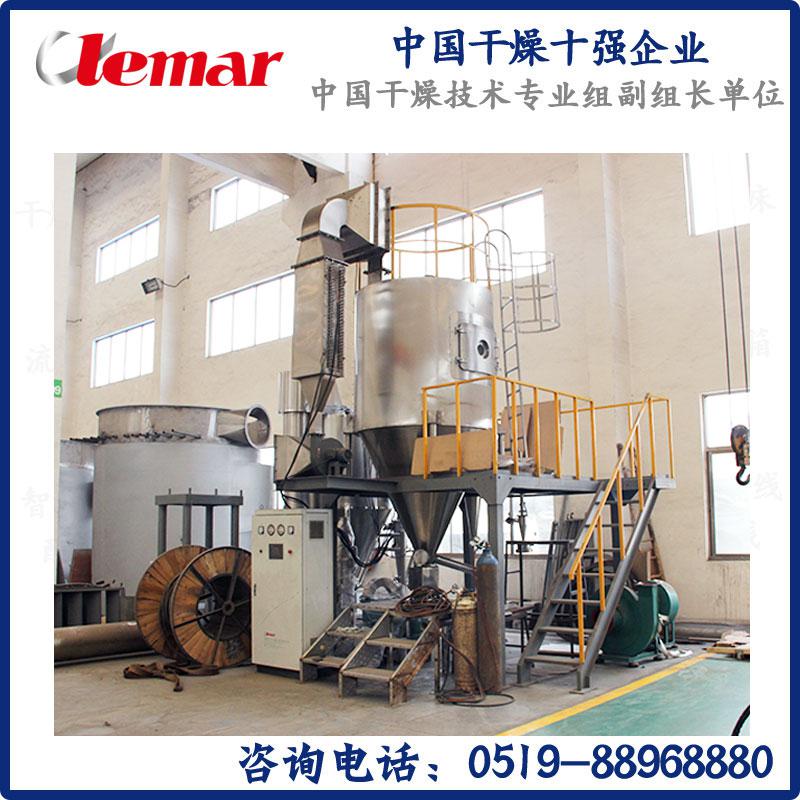

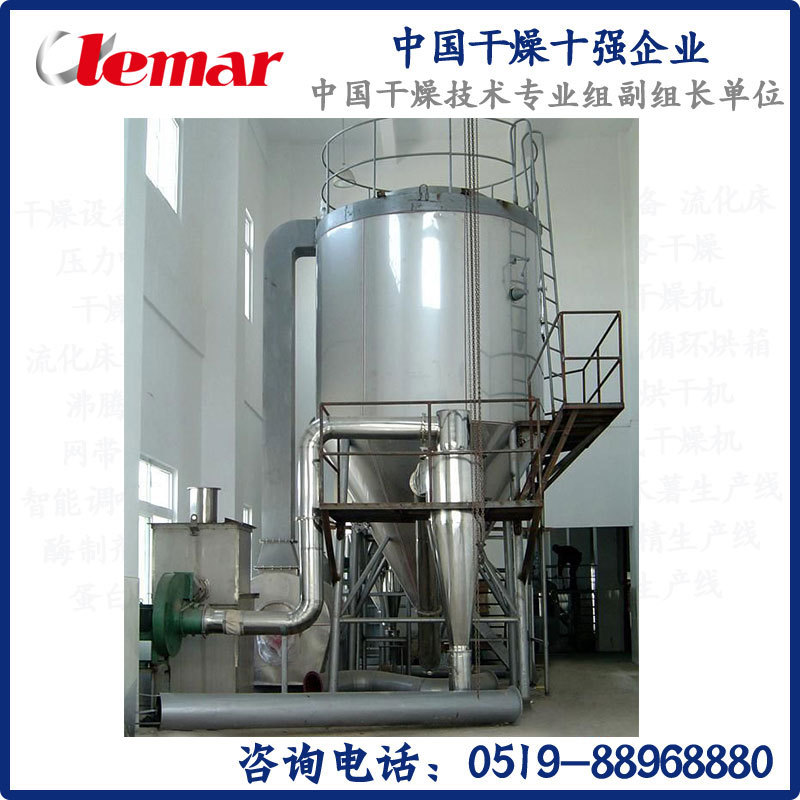

水蒸發量1000kg/h粉末油脂噴霧干燥機設計明細
一、設計參數
1、干燥物料名稱：粉末油脂（脂肪含量50～70%）
2、水蒸發量：1000kg/h
3、產品含水量：＜4%
4、加熱方式：天然氣間接加熱
5、霧化方式：壓力式霧化器
6、粉塵回收方式：塔周圍內置式布袋式除塵器
五、供貨明細
（一）、進料、霧化系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備注 | 價格 （萬元） | |
1 | 高壓噴霧泵 | HPQ3000-P30 | SUS304組合件/30KW | 1臺 | 上海東華 | ||
2 | 備均質頭總成 | HPQ3000-P30 | SUS304組合件 | 1套 | |||
3 | 送料管道 | Φ27×3.5 | SUS304衛生級 | 1套 | |||
4 | 高壓管件、閥門 | 配套 | SUS304衛生級 | 1套 | |||
5 | 高壓噴槍 | MDP-25 | SUS304組合件 | 3套 | 備噴槍1支 | ||
6 | 高壓軟管 | 配套 | 耐高壓管 | 4根 | |||
7 | 噴槍架、壓板 | 配套 | SUS304 | 3套 | |||
8 | 高壓分液缸 | 配套 | SUS304 | 1只 | |||
價格 | 萬元 | ||||||
（二）、熱風加熱及分配系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備 注 | 價格 （萬元） |
1 | 空氣過濾器 | F：8m2 | 不銹鋼/無紡布濾材組合件 | 1套 | 初中效過濾 | |
2 | 與風機過渡接頭 | 配套 | SUS304 | 1只 | ||
3 | 送風機(包括風門 及整體支架) | 30KW | Q235組合件 | 1套 | ||
4 | 燃?xì)忾g接加熱熱風爐 | 1套 | ||||
5 | 燃?xì)馊紵?/p> | GP-140H | 組合件 | 1套 | 芬蘭奧林 | |
6 | 熱風管道 | 配套 | 內膽SUS304(δ=2) 外包0.7不銹鋼裝飾板 | 1套 | ||
7 | 熱風分配器 | DAP-1000 | SUS304/Q235組合件外包不銹鋼裝飾板 (δ=0.7) | 1套 | ||
價格 | 萬元 | |||||
（三）、干燥系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備注 | 價格 （萬元） |
1 | 干燥塔塔體 | Φ5500×13500 | 內膽SUS304 (δ=2.5) 外包不銹鋼裝飾板 (δ=0.7) | 1座 | ||
2 | 干燥塔頂蓋 | 配套 | Q235組合件 | 1套 | ||
3 | 干燥塔清洗門 | 800×1500 | SUS304 | 3扇 | ||
4 | 錐體清洗門 | 800×1200 | SUS304 | 1扇 | ||
5 | 氣動門 | Φ320 | SUS304組合件 | 3扇 | ||
6 | 觀察孔 | Φ220 | SUS304組合件 | 1只 | ||
7 | 塔體照明裝置 | Φ300 | SUS304組合件 | 1套 | ||
8 | 氣動錘 | MDQC-60 | 組合件 | 30只 | ||
9 | 氣錘接管、控制裝置 | 配套 | 組合件 | 1套 | ||
10 | 塔頂欄桿、樓梯 | 配套 | Q235 | 1套 | ||
11 | 干燥塔卸爆系統 | 配套 | 不銹鋼組合件 | 2套 | ||
價格 | 萬元 | |||||
（四）、布袋除塵系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備注 | 價格 （萬元） |
1 | 布袋除塵室 | 1360×3200×2000 | 內膽SUS304(δ=2) 外包不銹鋼裝飾板 (δ=0.7) | 8室 | ||
2 | 除塵室門 | 600×800 | SUS304組合件 | 8扇 | ||
3 | 布袋 | 配套 | 滌綸長絲 | 360只 | ||
4 | 卡箍 | 配套 | SUS304組合件 | 360只 | ||
5 | 排水裝置 | 配套 | SUS304組合件 | 8只 | ||
6 | 反吹清灰管系 | 配套 | Q235組合件 | 1套 | ||
7 | 反吹風過濾器 | F：2m2 | SUS304組合件 | 1套 | ||
8 | 反吹風機 | 11KW | Q235組合件 | 1套 | ||
9 | 反吹風換熱器 | F：66m2 | 不銹鋼管/鋁片/外包0.7不銹鋼裝飾板 | 1套 | ||
10 | 反吹風氣動閥 | 配套 | Q235組合件 | 8只 | ||
價格 | 萬元 | |||||
（五）、廢氣排放系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備注 | 價格 （萬元） |
1 | 氣動閥 | Φ400 | Q235組合件 | 8只 | ||
2 | 出風管系 | 配套 | Q235組合件 | 1套 | ||
3 | 引風機(包括調風門、整體支架) | 55KW | Q235 | 1套 | 變頻調速 | |
4 | 尾氣排放管 | 配套 | Q235 | 1套 | ||
價 格 | 萬元 | |||||
（六）、清洗系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備注 | 價格 （萬元） |
1 | 移動式清掃車 | 600×3100 | SUS304組合件 | 3套 | ||
2 | 錐體清掃車平臺、樓梯 | 配套 | Q235組合件 | 1套 | ||
價 格 | 萬元 | |||||
（七）、電氣控制系統
序號 | 名 稱 | 規格型號 | 材 質 | 數量 | 備注 |
1 | 控制柜 | Q235組合件 | 2個 | ||
2 | 儀表、電氣元件 | 配套 | 1套 | 施耐得 | |
3 | 變頻器 | 55KW | 1臺 | 英威騰 | |
4 | 記錄儀 | 1臺 | |||
5 | 現場橋架、線管 | 1套 | 用戶自備 | ||
6 | 電線、電纜 | 1套 | 用戶自備 | ||
7 | 布袋除塵PLC控制 | 16點 | |||
價格 萬元 | |||||
（八）、產品出料系統
序號 | 名稱 | 規格型號 | 材質 | 數量 | 備注 | 價格 （萬元） |
1 | 振動流化床 | MDLH760×6000 | SUS304/支架Q235 組合件 | 1套 | ||
2 | 流化床排風管 | 配套 | SUS304組合件 | 1套 | ||
3 | 流化床鼓風機 | 9-26-4A | SUS304組合件 | 1臺 | 3KW | |
4 | 流化床鼓風機 | 9-26-4A | SUS304組合件 | 1臺 | 3KW | |
5 | 空氣除濕機 | 風量2000m3/h | 組合件 | 1臺 | 用戶提供5℃-7℃冷凍水 | |
6 | 振動篩 | MDZCΦ1200 | SUS304/Q235 組合件 | 1臺 | ||
7 | 混料機 | 配套 | SUS304組合件 | 1臺 | ||
8 | 二氧化硅添加劑 | 配套 | SUS304組合件 | 1臺 | ||
9 | 流化床操作平臺 | 配套 | Q235 | 1套 | ||
10 | 流化床控制系統 | 配套 | 組合件 | 1套 | ||
價格 | 萬元 | |||||
九、其他
序號 | 名 稱 | 規格及型號 | 材 質 | 數量 | 備注 | 價格 （萬元） |
1 | 五金、保溫、油漆 | 配套 | 1套 | |||
2 | 運輸費 | |||||
3 | 現場安裝、調試費 | |||||
價格 | 萬元 | |||||
第六條、價格及付款方式：
3、1000KG/H粉末油脂前處理配置清單：
序號 | 設備名稱 | 規格及功率 | 材 質 | 數量 | 備 注 | |
1 | 化料罐 | 2000L， | SUS304不銹鋼，帶攪拌，蒸汽夾套 | 8臺 | ||
2 | 混合罐 | 5000L | SUS304不銹鋼，帶攪拌，蒸汽夾套 | 2臺 | ||
3 | 在線式高速剪切機 | 10T/ hr ，7.5KW佛魯克 | SUS304不銹鋼 | 1臺 | ||
4 | 離心泵 | SUS304不銹鋼 | 請按罐體需要配置 | |||
5 | 緩沖罐 | 1000L | SUS304不銹鋼，帶攪拌 | 1臺 | ||
6 | 高壓均質機 | 4T/hr 60Mpa/75KW | SUS304不銹鋼組合件 | 2臺 | ||
7 | 料液管件、閥門，支架 | 配套 | SUS304不銹鋼衛生級 | 1套 | ||
8 | 操作平臺 | 配套 | 不銹鋼組合件 | 1套 | ||
9 | 電氣控系統 | 配套 | 1套 | |||
10 | 電線電纜 | |||||
11 | 安裝、調試 | |||||
12 | 運輸費 | |||||
價格 | 萬元 | |||||
