刀口約束砼早期開裂試驗設備

自密實混凝土刀口約束早期開裂試驗模具

刀口約束早期開裂試驗設備檢測方法: 早期抗裂試驗方法混凝土早期抗裂試模 混凝土抗裂試驗 混凝土抗開裂試模混凝土早期抗開裂試驗裝置刀口約束砼早期開裂試驗設備 自密實混凝土刀口約束早期開裂試驗模具
執(zhí)行標準：《混凝土長期性能和耐久性能試驗方法標準》(GB/T50082-2009)

尺寸：800mm×600mm

產品介紹：

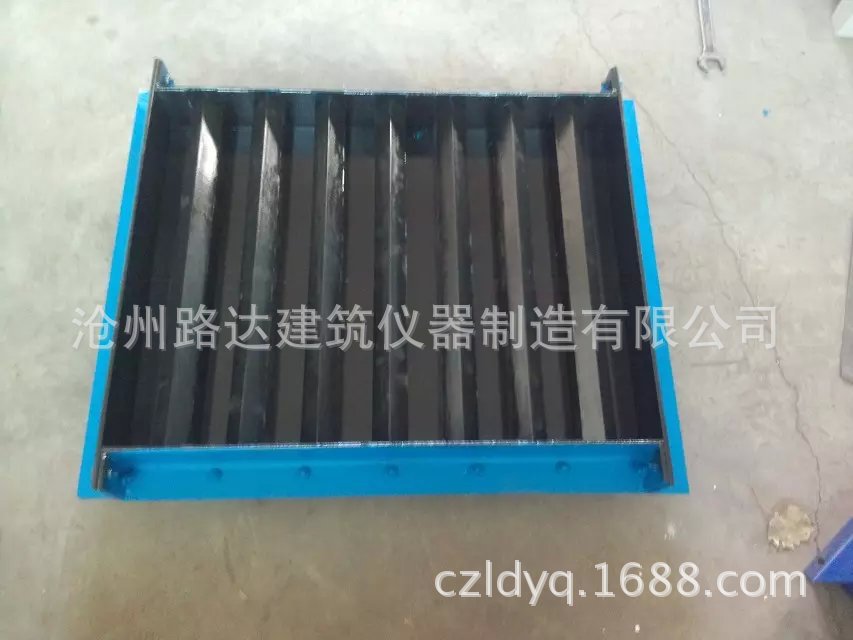

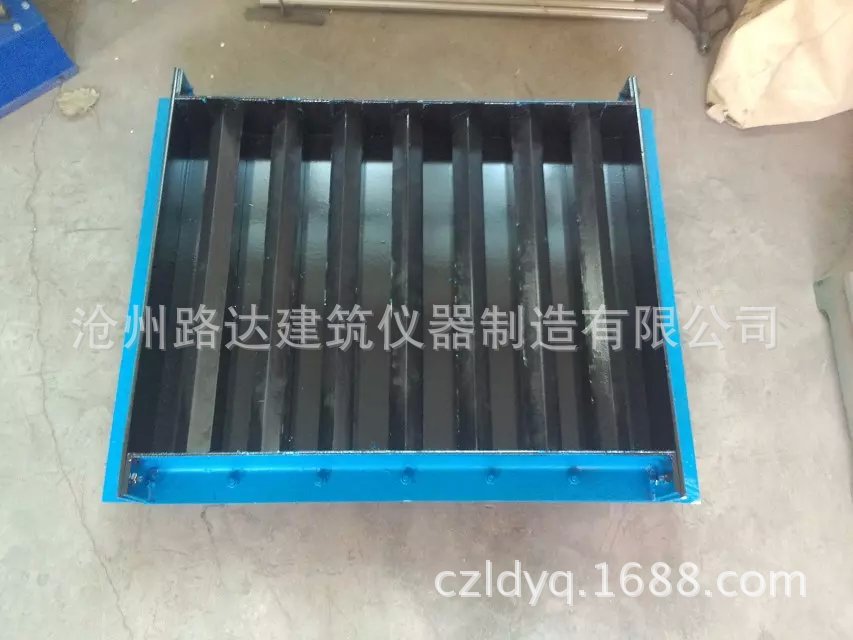

本設備用于混凝土在約束狀態(tài)下早期抗裂性能測試和評價。設備采用7道刀口(刀口截面形狀為直角等腰三角形底邊和正方形聯(lián)結而成，刀口長600mm)誘導受約束的混凝土開裂，測試敏感度高，能反映混凝土的早期抗裂性能(對絕大多數(shù)混凝土，均可使其在12小時內開裂)。

產品特點：
1.鋼制模具，底板采用不小于5mm厚的鋼板。
2.七根應力誘導發(fā)生器，分別用50mm×50mm、40mm×40mm角鋼與5mm×50mm鋼板焊接組成試驗步驟
1.試驗宜在恒溫恒濕室中進行，應能使室溫保持在20±2℃，相對濕度保持在60±5％。
2.將混凝土澆筑至模具內，混凝土攤平后表面應比模具邊框略高，使用平板表面式振搗器或者采用搗棒插搗，控制好振搗時間，防止過振和欠振。
3.在振搗后，用抹子整平表面，使骨料不外露，表面平實。
4.試件成型30分鐘后，應立即調節(jié)電風扇直吹試件表面，使試件表面中心處風速為5m/s，風向平行于試件表面。
5.從混凝土攪拌加水開始起算時間，到24小時測讀裂縫。裂縫長度以肉眼可見裂縫為準，用鋼直尺測量其長度，取裂縫兩端直線距離為裂縫長度。應測量每條裂縫的長度。當一個刀口上有兩條裂縫時，可將兩條裂縫的長度相加，折算成一條裂縫。裂縫寬度用放大倍數(shù)至少40倍的讀數(shù)顯微鏡(分度值為0.01mm)測量，應測量每條裂縫的**大寬度。
6.根據(jù)混凝土澆注24h后測量得到裂縫數(shù)據(jù)，計算平均開裂面積、單位面積的裂縫數(shù)目和單位面積上的總開裂面積。
