| 直徑 | 121mm |
|---|---|
| 材質 | 鐵 |
| 類型 | 抽風機 |
| 適用范圍 | 變頻電機強制冷卻 |
| 性能 | 低噪音風機 |
| 葉片數 | 5 |
| 用途 | 管道風機 |
| 重量 | 安實際稱重 |
| 軸功率 | 0.02 |
| 轉速 | 2800 |
| 風機壓力 | 低壓風機 |
| 氣流方向 | 軸流 |
| 品牌 | 長揚 |
| 型號 | G-63B |
| 渦輪頭材質 | 鐵 |
加長尺寸風機（B型）
此系列風機主要是用于Y2系列電機，此電機尾部原來自帶風葉安裝軸。為了達到更好的冷卻效果，需要加裝強制冷卻風機時可采用本系列，風機出線盒為頂出線。如客戶需要在A型基礎上加裝編碼器等，風機加長時型號也定為B型，風機加長的尺寸有客戶提供。

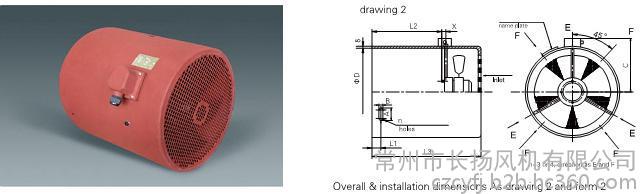

型號 | ΦD | L1 | L2 | X | L3 | δ | A | B | n | C |
G-63B | 121+10 | 10±1 | 48 | 7 | 138 | 1 | 10 | 6 | 3 | 115 |
G-71B | 138+10 | 13±1 | 60 | 7 | 150 | 1.2 | 10 | 6 | 3 | 120 |
G-80B | 154+10 | 16.5±1 | 85 | 7 | 175 | 1.2 | 10 | 6 | 3 | 130 |
G-90B | 173+10 | 17±1 | 96 | 7 | 188 | 1.2 | 10 | 6 | 3 | 140 |
G-100B | 195+10 | 19±1 | 96 | 10 | 196 | 1.2 | 12 | 7 | 3 | 151 |
G-112B | 219+10 | 18.5±1 | 100 | 10 | 200 | 1.2 | 12 | 7 | 3 | 163 |
G-132B | 256+10 | 18.5±1 | 110 | 10 | 217 | 1.2 | 12 | 7 | 3 | 182 |
G-160B | 311+10 | 20±1 | 149 | 10 | 266 | 1.5 | 12 | 7 | 4 | 210 |
G-180B | 352+10 | 35±1 | 190 | 10 | 312 | 1.5 | 12 | 7 | 4 | 231 |
G-200B | 393+10 | 40±1 | 190 | 10 | 314 | 1.5 | 15 | 9 | 4 | 252 |
G-225B | 443+10 | 45±1 | 220 | 12 | 374 | 2 | 15 | 9 | 4 | 276 |
G-250B | 482+10 | 55±1 | 240 | 12 | 399 | 2 | 15 | 9 | 4 | 296 |
G-280B | 546+10 | 65±1 | 265 | 12 | 429 | 2 | 20 | 11 | 4 | 362 |
G-315B | 614+10 | 75±1 | 310 | 20 | 505 | 2 | 20 | 11 | 4 | 398 |
G-355B | 694+10 | 82±1 | 380 | 20/40 | 585/665 | 2.5 | 20 | 13 | 4 | 437 |

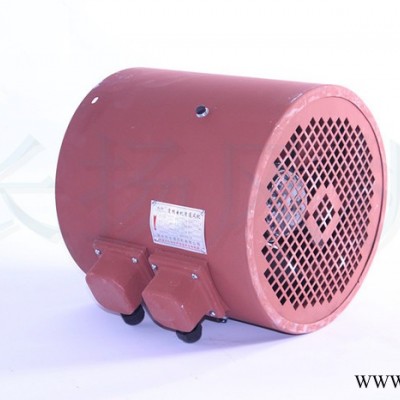

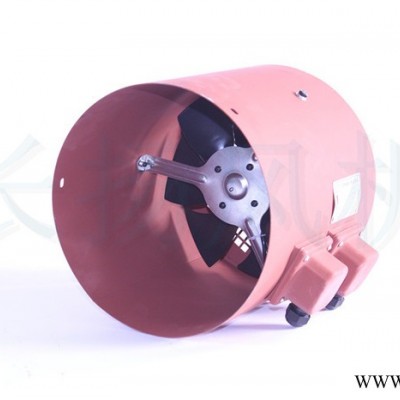

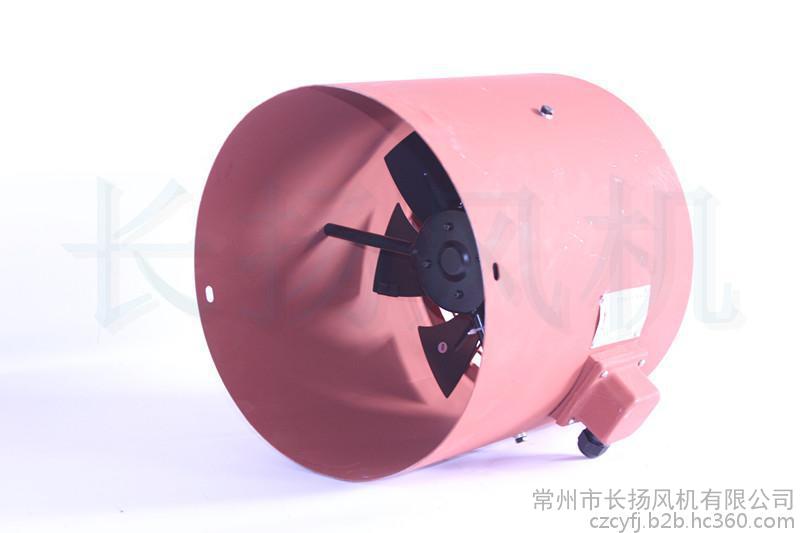

買G系列變頻電機風機就找常州市長揚風機有限。G系列變頻電機風機是常州市長揚風機有限公司專門為生產變頻調速電機廠家開發的經濟風機產品。G系列變頻電機風機由機殼、電動機及風葉三部分組成，外型成圓筒型，風葉與電機連成一體，因而具有安裝簡單、噪音低、振動小、運行可靠等優點。
使用、維護
1、風機應該獨立380V交流電源，不能與變頻電機同時接在變頻器輸出端。
2、當變頻調速電機工作時、應先檢查軸流風機的旋轉方向是否與風罩上箭頭給定的方向一致。
3、長期不用的變頻電機、軸流風機與變頻電機一樣應檢查其絕緣電阻，如絕緣電阻過低應進行干燥。
4、電纜引入，應旋緊壓緊螺母，以防止引入電纜松脫。引入電纜：GPA90-250為0.75m2三芯橡皮電纜。GPA280以上為lmm2三芯橡皮電纜。
5、風機自出廠日期起，保證期為一年（非正常使用造成損壞廠方不負責）。
6、溫度保護裝置用戶自備。
7、接線盒內、外接地應牢固、可靠。
8、表面漆根據用戶要求的顏色，正常出廠時表面噴鐵紅酸酸底漆，用戶噴涂表面漆后防爆標志“Exe IIT4”涂大紅磁漆。
