概述

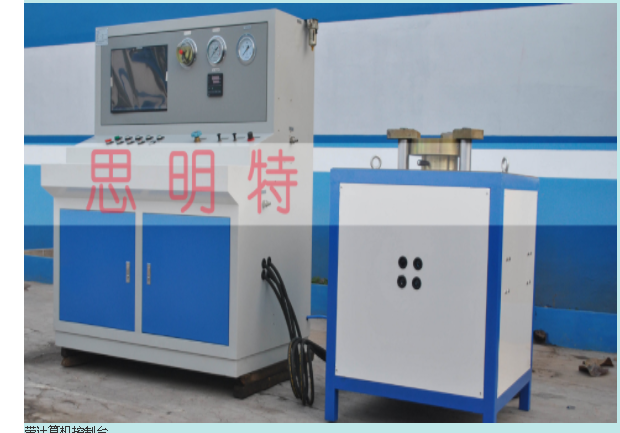

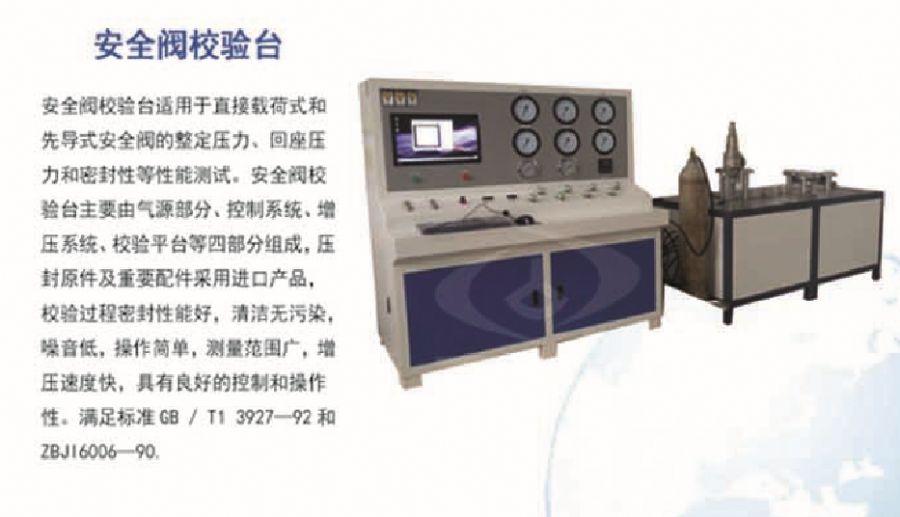

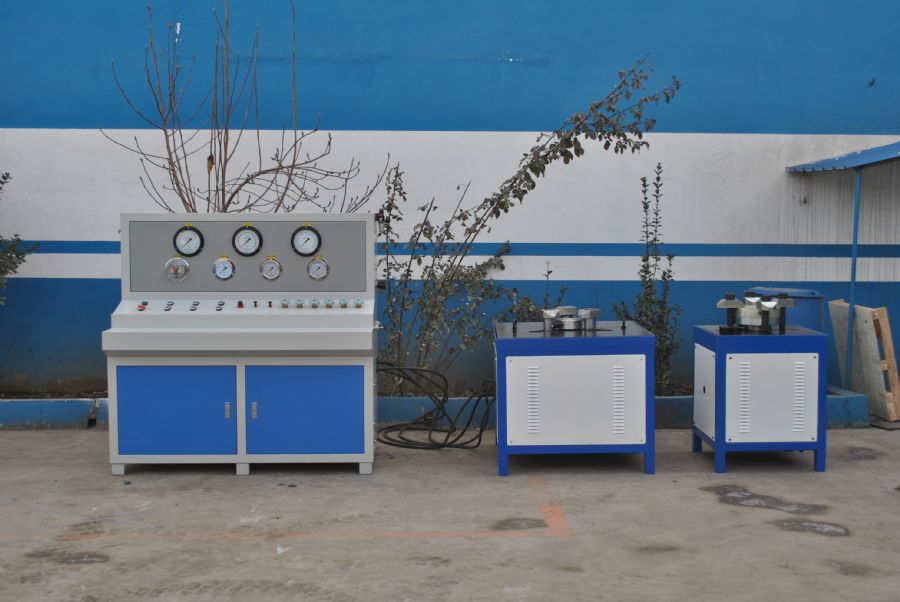

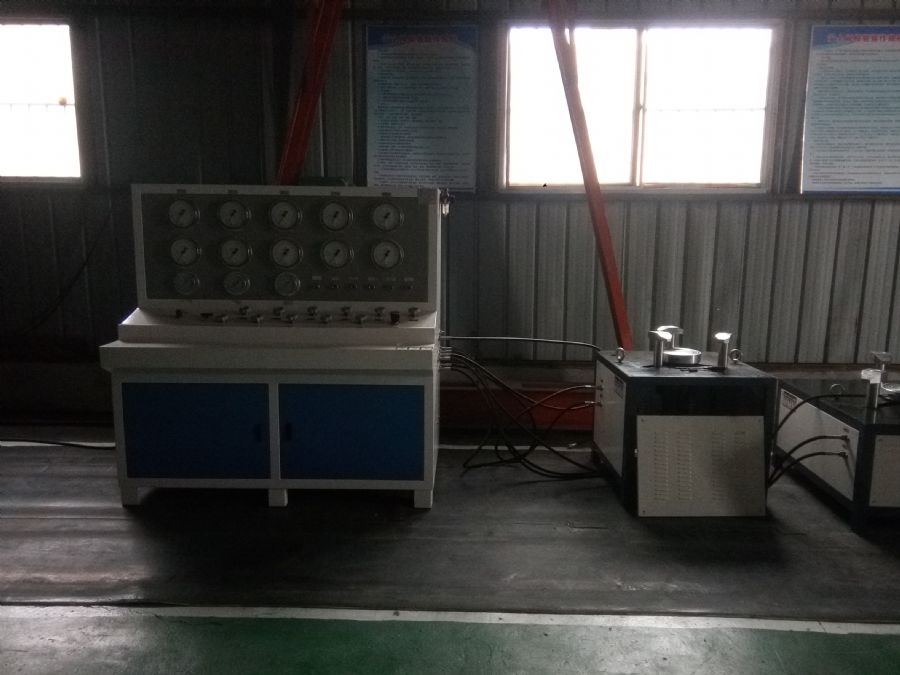

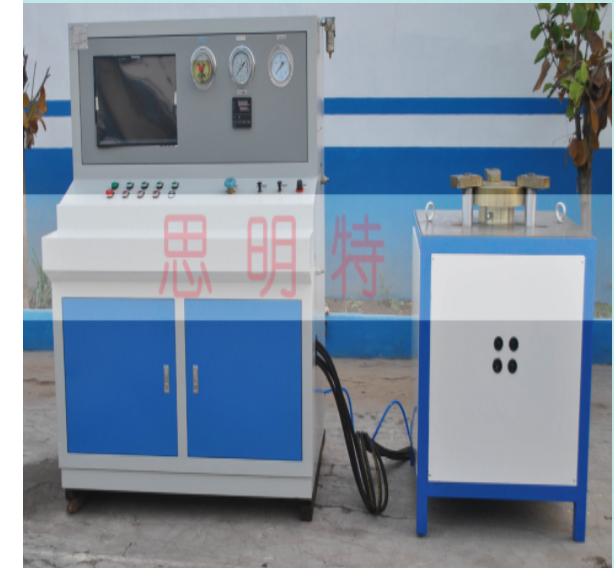

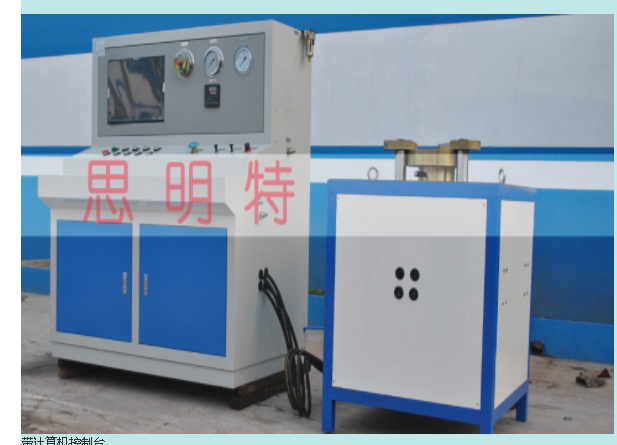

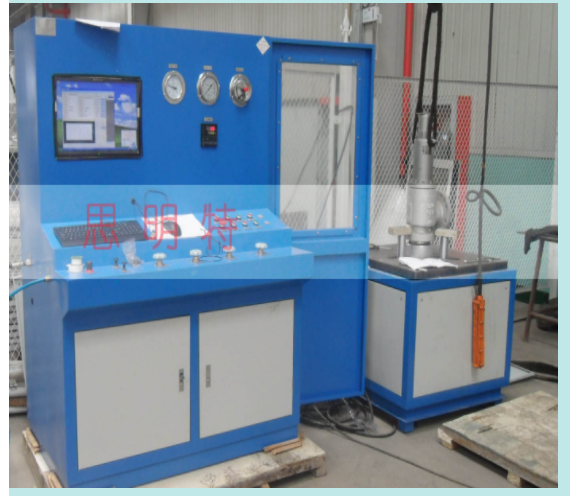

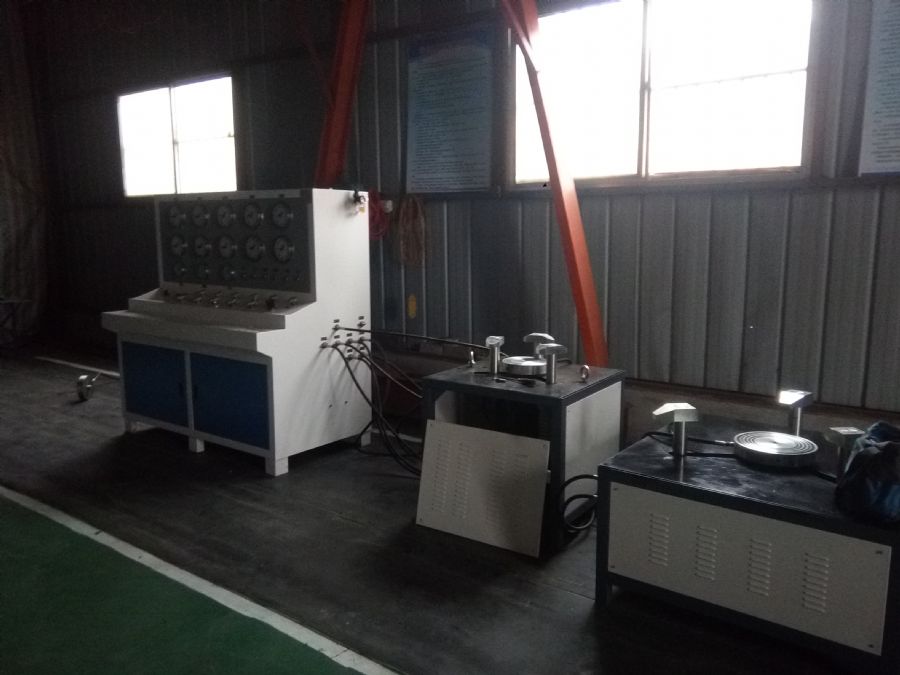

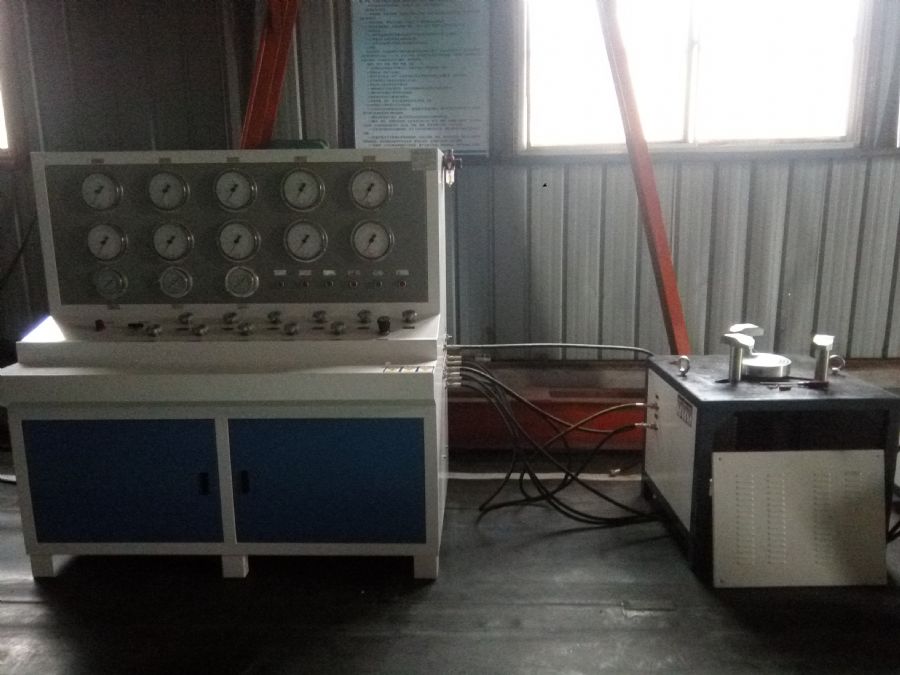

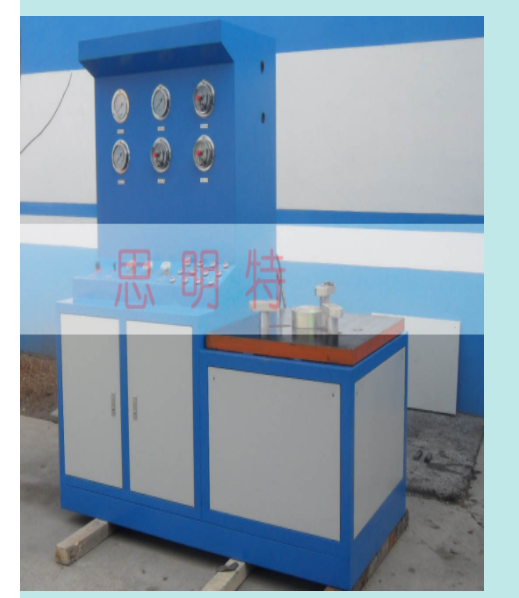

濟南思明特安全閥校驗臺-安全閥在線校驗儀-安全閥實驗設備適用于直接載荷式和先導式安全閥的整定壓力、回座壓力等性能測試。主要包含：汽水分離器(汽包)、過熱器、再熱器出口、再熱器入口、汽機側高低加、除氧器、脫硫系統、化水系統、常規閥門等部分?？梢詽M足在最終用戶現場在線校驗，安全閥在線校驗臺主要由機械夾具、液壓動力單元和數據采集處理單元等三部分組成，壓封原件及重要配件采用進口產品，校驗過程密封性能好，清潔無污染，噪音低，操作簡單，測量范圍廣，測試速度快，具有良好的控制和操作性。

   安全閥校驗臺-安全閥在線校驗儀-安全閥實驗設備的工作原理彈簧安全閥的開啟、關閉動作是依靠其進口端的介質壓力變化和彈簧預緊力來使閥芯自動開啟及關閉。當介質壓力（內壓）升高到提升力比彈簧預緊力大時，閥芯克服彈簧預緊力自動開啟，泄放多余的介質，使內壓下降，又由于彈簧力的作用，當內壓降至安全值時，閥芯自動關閉，泄放停止。

根據這個原理，可以設想，在線（又稱熱態）測量或調整安全閥時，如果由外部提供一個向上的附加力，則當介質壓力與這個附加力的總和剛剛克服彈簧預緊力時，閥芯同樣也會開啟，甚至在沒有介質作用的離線（又稱冷態）條件下，單獨由外部附加力克服彈簧預緊力時，閥芯也可開啟，圖一清楚地表示了這種力的平衡關系。

很明顯，我們可以看出，閥芯開啟的條件為：

FT＝FW＋PＬ×S

其中：  FT——彈簧預緊力

FW——外部附加力

PL——  介質作用壓力

S——安全閥密封面面積

則整定壓力Ｐ為：P＝PL＋FW／S

當冷態時，Ｐ＝FW／Ｓ

顯然，如果能夠準確地測定附加外力FW，

就可以根據已知的閥芯面積S和系統工作壓力，

很容易地求得安全閥的整定壓力P。

這即為安全閥在線測試技術的設計依據和原理。
