| 品牌 | 新力川 |
|---|---|
| 型號 | LC31322（代表產品） |

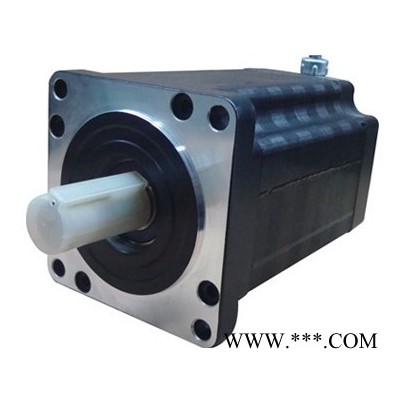

130系列（1.2°）三相混合式步進
Item:LC130 Series
步距精度 | 5% |
溫度 | 80℃Max |
環境溫度 | -20℃-+50℃ |
絕緣電阻 | 100MΩ Min 500VDC |
耐壓 | 500V AC 1minute |
徑向跳動 | **大0.06mm（450g負載） |
軸向跳動 | **大0.08mm（450g負載） |
一、技術參數(Electrical Specifications)
型號 | 步距角 | 機身長度 | 電流 | 電阻 | 電感 | 保持 轉矩 | 轉子 慣量 | 軸徑 | 適配驅動器 | 軸伸 |
° | mm | A | Ω | MH | N.M | g.cm2 | mm | mm | ||
LC31315 | 1.2 | 154 | 6.9 | 0.88 | 3.7 | 15 | 20000 | 24 | LC3722HTC | 平鍵8×30 |
LC31318 | 1.2 | 183 | 6.9 | 1.1 | 4.9 | 20 | 26700 | 24 | LC3722HTC | 平鍵8×30 |
LC31322 | 1.2 | 215 | 6.9 | 2.8 | 17.9 | 28 | 33970 | 24 | LC3722HTC | 平鍵8×30 |
LC31325 | 1.2 | 247 | 6.9 | 3.3 | 21.52 | 35 | 41240 | 24 | LC3722HTC | 平鍵8×30 |
LC31332 | 1.2 | 311 | 6.9 | 4.2 | 28.9 | 50 | 55780 | 24 | LC3722HTC | 平鍵8×30 |
以上僅為代表性產品，可根據客戶要求制作

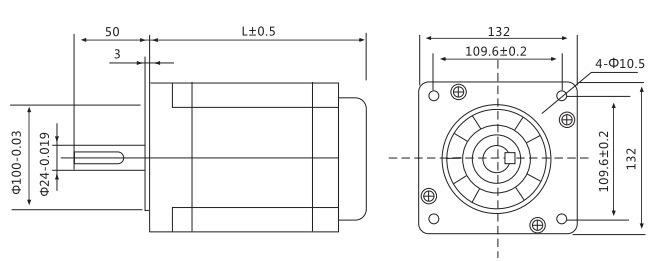

二、外形圖(Mechanical Dimensions)
三、接線圖(Wiring Diagram)

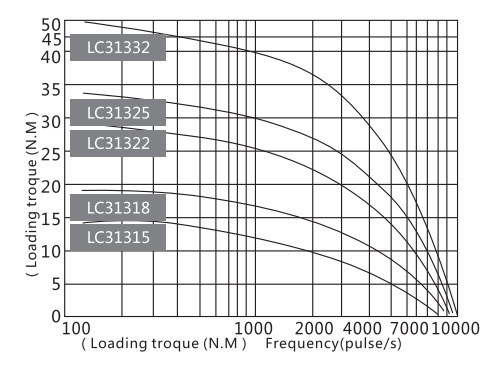

四、矩頻特性曲線圖
五、注意事項
1.電機安裝時，務必用電機前端蓋安裝止口定位，并注意公差配合，嚴格保證電機軸與負載的同心度。
