| 包裝 | 木箱 |
|---|---|
| 產品用途 | 土豆，紅薯，去皮的 |
| 電壓 | 220 |
| 功率 | 1，5 |
| 凈重 | 80 |
| 適用范圍 | 果蔬加工廠設備,冷凍食品廠設備,休閑食品廠設備,酒廠設備,西餐店設備,飲品店設備,茶餐廳設備,咖啡店設備,食堂,飯店 |
| 外形尺寸 | 780*510*1000 |
| 種類 | 去皮機 |
| 營銷 | 特價 |
| 品牌 | 傳松 |
| 型號 | 350型 |
| 加工定制 | 是 |
1概述
1.1用途

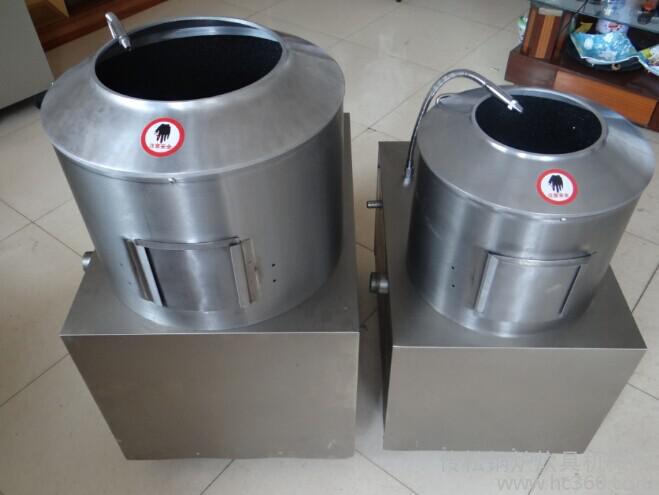

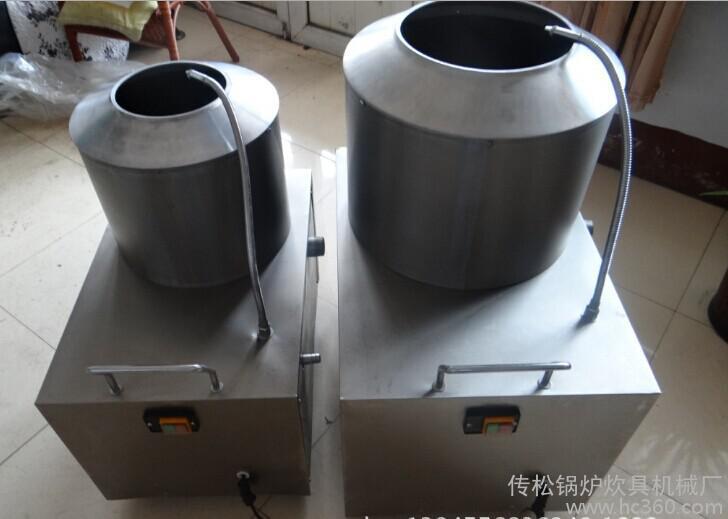

我廠生產的TP型土豆脫皮機適用于土豆的脫皮與洗凈，是飯店、賓館、大專院校、廠礦、企事業食堂、食品加工廠土豆脫皮的主要加工設備。
1.2特點
該機脫凈率高、破損率低、干凈、衛生、生產效率高、操作簡單、維修方便，是一種較理想的土豆脫皮設備。
2結構特征與工作原理
2.1主要結構
2.1.1本機主要有機架、料筒部分、撥料盤及進水系等部分組成。
2.1.2該機料筒板采用不銹鋼材料制作，保證長期工作不銹、不蝕、無毒、無害。
2.2工作原理
當土豆放入該機料筒后，轉動的撥料盤不斷翻動土豆并與土豆摩擦去皮，由于土豆在料筒壁上不停的碰撞摩擦，使土豆去皮效率更高，同時用沖水管將磨下的皮沖洗干凈，污物經排水口隨水流出。
2.3傳動原理
本機傳動系統主要采用了皮帶傳動。
3技術參數
| TP350 | TP450 |
生產能力 | 240Kg/h | 750Kg/h |
配用動力 | Y802-4 0.75kw 380v | Y90S-4 1.1kw 380v |
Y90S-4 1.1kw 220v | Y90S-4 1.5kw 220v | |
額定頻率 | 50Hz | |
防水等級 | IPX1 | |
撥料盤直徑 | 350mm | 450mm |
傳動軸轉速 | 260r/min | |
三角帶 | A1346—2 | A1400—2 |
4尺寸、重量
| TP350 | TP450 |
外形尺寸 | 780*510*1000mm | 850*600*1100mm |
機器重量 | 75kg | 110kg |
5安裝、調試
5.1使用前將機器放置在水平地面上，確保機器工作平穩、可靠。
5.2使用前對各部件進行檢查，對傳動部位進行檢查，檢查緊固件是否在運輸途中松動，開關及電源線是否因運輸而破損。
5.3檢查現有電源電壓與本產品使用的額定電壓是否相符。
5.4將橡膠電源軟線伸長，把帶有接地符號的黃綠線可靠接地，把其余三條線芯（配單相電機是為兩條）分別接到斷路器（空氣開關）的引出線端子上。
5.5閉合斷路器，啟動開啟按鈕，視筒內撥料盤旋轉方向是否與旋筒蓋上所標箭頭旋向一致，否則將三相電源中的任意兩條進行調整即可。用軟管將進水口與自來水關口接通，污水排放可根據情況接軟管、放容器或直接排下水管道。機器運轉平穩，并無異常聲音是方可試機。
6使用、操作
6.1機器開動前，將土豆從蓋口放入，TP350型脫皮機每次5—8公斤為宜；TP450型脫皮機每次15—25公斤為宜。
6.2打開進水開關，向料筒內沖水，適當調節進水量，把筒蓋壓緊，啟動開關。
6.3機器工作約2分鐘左右，關閉電源開關與進水開關，視土豆脫皮情況，若土豆外皮已脫凈，在料筒簸箕下面放好盛土豆的容器，打開出料門，啟動電源開關，土豆在撥料盤旋轉作用下，從筒門口自動排除。
6.4連續脫洗土豆五次左右或每次用完后，在旋筒底部將積存一部分土豆皮和泥土，這時將筒蓋取下，提出撥料盤，用水沖洗干凈，然后一次安裝即可。取筒蓋時，先將一側卡簧提起較省力；安裝時先將蓋傾斜放入一側卡簧內，在稍用力將蓋壓入另一側卡簧內，這樣工作時料筒蓋不易頂起。
7常見故障分析與排除
故障現象 | 產生原因 | 排除方法 |
撥料盤反轉 | 電源接反 | 調整電源線 |
撥料盤不轉 | 三角帶松動 | 松開電動機緊固螺栓4-M8X35上的螺母，將電動機拉長適當距離，再將螺栓緊固。 |
8安全保護裝置及注意事項
8.1機器運轉中，切勿用手或硬物伸至料筒內，以免造成人身傷害和損壞機器。
8.2機器維修中，切勿啟動開關，以免發生危險。
8.3機器運轉中，不要進行任何形式的維護和保養，以免造成人身傷害。
9保養、維修
所有的維護和保養工作都必須在切斷電源的情況。
定期對機件進行清潔，對運行零件進行保養都能使機件壽命延長。
9.1每次用完，將機器認真清潔一次，確保清潔衛生，清潔時不得用銳器清潔料筒，以免將料筒損壞。
9.2軸承內每半年更換一次潤滑脂，選用鈣基脂。
9.3在工作過程中，如果機器聲音不正常必須立即停機檢查，待故障排除后方能繼續工作。
10運輸、貯存
10.1產品在運輸過程中，嚴禁磕碰、歪倒、倒置，以免損壞機器，影響使用。
10.2產品在長時間不用的情況下，要貯存在干燥、無腐蝕性氣體的環境中，不要與腐蝕物接觸，以免產品受損。
