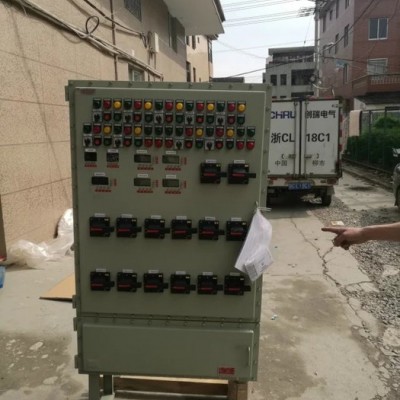

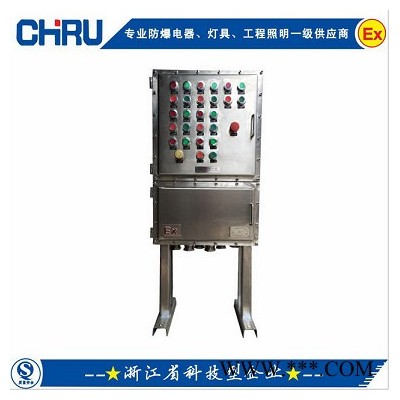

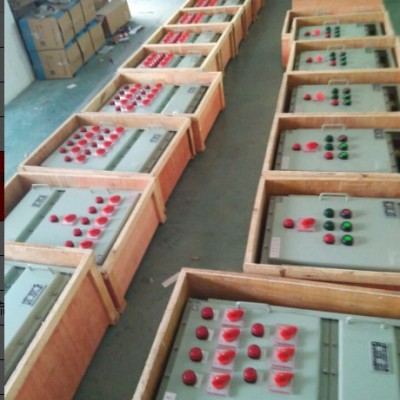

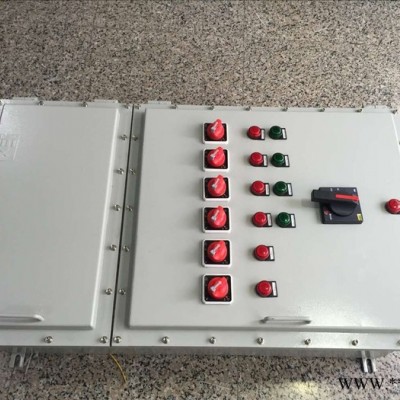

BXM(D)系列防爆照明（動力）配電箱
■適用于**性氣體環境1區、2區；
■適用于可燃性粉塵環境20區、21區、22區；
■適用于IIA、IIB、IIC級**性氣體環境；
■適用于溫度組別為T1-T6的環境；
■適用于石油開采、煉油、儲存、化工、醫藥、紡織、印染、軍工及軍事設施等**性危險環境及海洋石油平臺、油輪等場所。
■用于照明或動力線路的電源配電。
產品特點
■本產品為復合型，開關箱采用隔爆型結構，母線箱及出線箱采用增安型結構。采用模塊結構，各種回路可以自由選擇組合。
■本產品全面推出新型優化的設計方案及**操作機構。全新的設計方案優化了內部元件，進出線腔接線端子，面板布局配置等。使得產品結構更加合理、性能更加完善。新型**操作機構采用連動結構立于操作面板，采用卡扣方式安裝于內部元件上，結構緊湊合理。通用性強、操作方便、手感好。并且設有自動導向功能，在檢修后，蓋板可以輕松合上
■鑄鋁合金外殼，內裝高分?jǐn)嘈⌒蛿嗦菲骰蛩軞嗦菲?。有DZ47、NM1可供選擇。
■具有過載短路保護功能，可根據用戶要求增加帶漏電保護功能。
■采用模塊化設計，各回路可以自由組合。
■內裝有分?jǐn)嘈⌒蛿嗦菲骰蛩軞な綌嗦菲?，可以通過操作殼蓋上的手柄而實現分合。
■設有接通指示信號燈。
■既可作照明電路或動力電路的配電或通斷之用，還可照明、動力配電或通斷混用；
■可根據用戶要求特殊制造；
■鋼管或電纜布線均可。
技術參數
■執行標準：GB3836.1、GB3836.2、GB3836.3、GB12476.1、IEC60079
■防爆標志：Exed II BT6、Exed II CT6、DIP A20 Ta，T6
■額定電壓：AC220V/380V
■主回路額定電流：60A~250A
■支路數：4、6、8、10、12
■支路額定電流：1A、3A、5A、10A、15A、20A、25A、32A、40A、50A、60A
■防護等級：IP54（IIB）、IP55（IIC）IP65（DIP）
■防腐等級：WF1
■引入口規格：G1/2″~G3″
■適用電纜外徑：Φ6mm~55mm
■引入口方向：下進下出、下進上出、上進上出、上進下出
訂貨須知：
■用戶在訂貨時，須注明配電箱的回路數，各回路相應的電流數，以及斷路器的極數，若帶漏電功能，則還需注明，若帶總開關，則注明總開關的電流數及極數，并注明進出線方向，進出線規格及對應發數量。
■一般情況下，用戶必須提供配電電氣系統圖。
