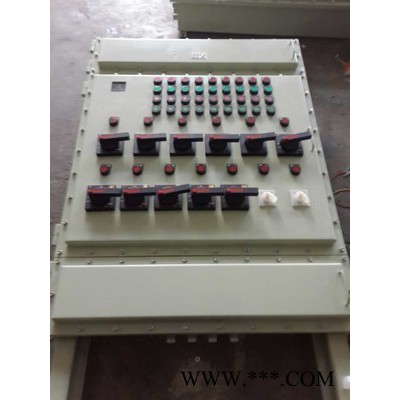

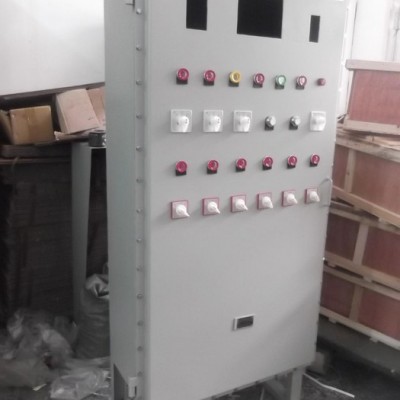

PXF正壓型防爆配電柜

PXF正壓型防爆配電柜適用范圍
適用于**性氣體環境1區、2區；
適用于ⅡA、ⅡB、ⅡC級**性氣體環境；
適用于溫度組別為T(mén)1～T4的環境；
適用于石油采煉、儲存、化工、醫藥、軍工及軍事設施等**性危險環境；
適用于對體積較大、內部元器件工作溫升較高或電氣線路較復雜的產品進行防爆處理；
具有稀釋氣流和泄漏補償兩種處理型式。

PXF正壓型防爆配電柜產品特點
1、外殼采用碳素鋼或不銹鋼焊接成型，牢固可靠；
2、碳素鋼外殼表面高壓靜電噴塑處理；
3、模塊化結構設計，正壓腔和控制腔可采用上下組合、左右組合、前后組合等方式，也可分離安裝；
4、自帶氣體調壓過濾裝置，用戶只需引入現場工業氣源即可，不心安裝其它氣源處理元件；
5、設有火花和顆粒擋板，正壓腔出氣可**地排放，安全可靠；
6、控制系統采用PLC可編程邏輯控制器，穩定可靠，響應速度快；
7、人性化的人機界面，液晶文字顯示，集多項功能于一身，減少控制系統面板按鈕、指示燈；
8、帶有通訊接口，可實現遠程集中監視與控制；
9、實時監視正壓腔壓力。流量等重要參數；
10、可對傳感器信號型式和信號值范圍進行設定；
11、可對正式換氣前的延時時間進行設定，確保正壓腔通電前可燃性氣體被徹底置換；
12、根據現場氣源壓力情況，可自行設定工作壓力范圍、報警壓力范圍和正壓腔電源切斷壓力范圍；
13、根據實際情況設定正壓腔尺寸，提高控制程序通用性；
14、程序根據相關參數自動計算換氣持續時間；
15、模塊化程序設計，只需載入不同程序即可實現不同控制功能；
16、設有故障分析程序，并在人機界面以閃爍文字提示用戶，方便檢修；
17、正壓腔內可安裝各類檢測儀表、分析儀表、顯示儀表、低壓電器、變頻器、軟起動器及各類電氣控制系統，靈活多變。

PXF正壓型防爆配電柜技術參數
執行標準：GB3836.1、GB3836.2、GB3836.3、GB3836.4、GB3836.5、GB3836.9、IEC60079
防爆標志：Expdem[ia]ia II BT4
額定電壓：AC380V
額定電流：≤100A
用戶氣源壓力：0.3~0.8MPa
調壓過濾器整定壓力：0.05MPa
工作壓力下限：150Pa（可調整）
工作壓力上限：600Pa（可調整）
報警壓力下限：100Pa（可調整）
報警壓力上限：700Pa（可調整）
電源切斷壓力下限：60Pa（可調整）
電源切斷壓力上限：800Pa（可調整）
保護氣體類型：潔凈空氣或惰性氣體
保護氣體溫度：≤25℃
換氣持續時間：控制系統根據正壓腔容積自動計算
換氣延時時間：5秒鐘（可調整）
防護等級：IP65（氣路管道腔IP54）
防腐等級：WF1

PXF正壓型防爆配電柜防爆原理
1、正壓防爆是一種特殊的防爆型式，其主要指導思想是將可燃性物質與點燃源進行隔離，達到防爆的目的.
具體實現方法是通過防爆控制箱內的控制系統與氣路系統配合，將來自安全區域的保護氣體引入正壓腔，在對正壓腔內的可燃性氣體進行徹底的清洗與置換后，使正壓腔內保持一定的壓力，阻止外部危險環境的可燃性氣體，導電性粉塵的進入，從而達到防爆目的。  
2、根據正壓腔內的壓力保持方式，主要可分為具有稀釋氣流的正壓和具有泄漏補償?shù)恼龎簝煞N方式；  
3、具有稀釋氣流的正壓是由保護氣體持續不斷的流過正壓腔，并保持一定的流速，使正壓腔的壓力保持在工作壓力范圍內，且正壓腔內的氣體可以持續得到清洗與置換。
由于保護氣體持續不斷的流過正壓腔，在達到防爆要求的同時也可以帶走內部元件運行產生的熱量，因此更適用于安裝一些發熱量較大的電器元件或設備，如變頻器、軟起動器、大功率可控硅、電動機等。
不足之處是所需氣流量較大，用戶現場氣源需提供足夠的流量及壓力。  
4、具有泄漏補償?shù)恼龎菏怯煽刂葡到y(tǒng)實時檢測正壓腔的壓力，通過電磁閥控制保護氣體的流入與流出。當正壓腔壓力過低時，打開進氣電磁閥補氣，使壓力上升到工作壓力范圍內；當正壓腔壓力過高時，打開排氣電磁閥排氣，使壓力下降到工作壓力范圍內。
由于保護氣體并未持續流動，因此具有泄漏補償?shù)恼龎和鈿?nèi)適合于安裝發熱量較小的低壓電器元件，如各類電氣控制系統等；  
5、根據**標準的要求，正壓型防爆控制柜還必須具備聯鎖和報警功能。
即當正壓腔換氣過程未完成或正壓腔內壓力未達到工作壓力范圍時，正壓腔不能受電，以確保安全。
當處于運行中的正壓腔內壓力低于設定的報警壓力下限或上限時，控制系統采取調整措施，同時發出聲光報警提醒用戶注意。
當控制系統采取的調整措施無效，壓力持續降低或升高至設定的電源切斷壓力下限或上限時，系統應及時切斷正壓腔電源，并停止運行。 
6、從上述情況來看，正壓防爆型式的思路不同于其它防爆型式，在控制系統和保護氣體的壓力、流量設計合理的情況下，正壓腔的尺寸設計靈活性較大，可生產較大體積的產品，且內裝電氣元件與設備可根據用戶要求安裝或由用戶自行安裝，大大增強了用戶使用的可擴展性。
