| 產品認證 | ex |
|---|---|
| 額定電流 | 88 |
| 規格 | 200*300*140 |
| 外殼材質 | 鋁合金 |
| 外形尺寸 | 86 |
| 殼體防護等級 | ct4 |
| 品牌 | 創瑞 |
| 型號 | 天津防爆接線盒 |
| 加工定制 | 是 |
| 短路關合電流 | 66 |

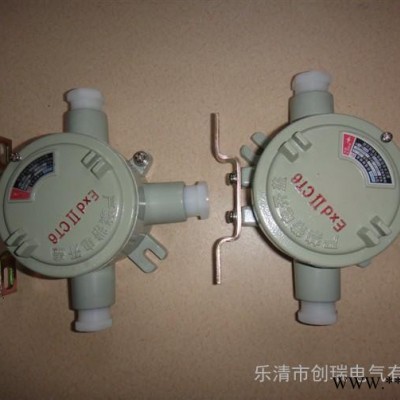

1防爆接線盒編輯
名稱
防爆接線盒防爆接線盒型號:BHD51-□
適用范圍
防爆接線盒適用范圍:1.1區、2區**性氣體環境。
2.20區、21區、22區可燃性粉塵環境。
3.適用于IIA、IIB、IIC級**性環境
4.適用于溫度組別為T1—T6的環境。
2防爆接線盒適用范圍組別含義編輯
**性氣體環境危險區域的劃分
1.1**性氣體環境危險區域的劃分
不同的**和地區，按各自的標準劃分**危險區域。我國根據**性氣體混合物出現的頻繁程度和持續時間，將**性氣體環境分為O區、1區和2區。（與IEC國際電工委員會一致）
0區：連續出現或長期出現**性氣體混合物的環境。
1區：在正常運行時可能出現**性氣體混合物的環境。
2區：在正常運行時不可能出現**性氣體混合物的環境或即使出現也僅是短時存在的**性氣體混合物的環境。
0區一般只存在于密封的容器，貯罐等內部氣體空間，在實際設計過程中1區也很少存在，大多數情況屬于2區。
防爆電器設備分為二類
1.2防爆電器設備分為二類：
?、耦惷旱V井下用電氣設備
Ⅱ類除礦井以外的場合使用的電氣設備
1.3Ⅱ類電氣設備，按其適用于**性氣體混合物**大試驗安全間隙或**小點燃電流比，分為ⅡA，ⅡB，ⅡC三類；并按其**高表面溫度分為T1-T6六組。
**性氣體混合物按引燃溫度分組，見表1。
1.5**性氣體混合物，按其**大試驗安全間隙（MESG）或**小點燃電流比（MICR）分級，見表2。
表1
組別
引燃溫度t(℃)
T1
450<t
T2
300<t≤450
T3
200<t≤300
T4
135<t≤200
T5
100<t≤135
T6
85<t≤100
表2
類別
**大試驗安全間隙（MESG）（mm）
**小點燃電流比
?、駻
≥0.9
>0.8
ⅡB
0.5<MESG<0.9
0.45≤MICR≤0.8
?、駽
≤0.5
<0.45
性質：在規定試驗條件下，氣體、蒸氣**性混合物的**小點燃電流與甲烷**性混合物的**小點燃電流之比。中國規定氣體、蒸氣危險物質按**小點燃電流比分為ⅡA級，ⅡB級和ⅡC級**小點燃電流比≤1.0，>0.8的為ⅡA級；≤0.8，>0.45的為ⅡB級；≤0.45的為ⅡC級。例如，乙烷、乙烯、乙炔分別為ⅡA級，ⅡB級，ⅡC級危險物質。
防爆接線盒產品特點:1.鑄鋁合金外殼,表面噴涂,外形美觀.防爆防腐系列材質為玻璃纖維增強不飽和聚脂樹脂模壓成型外殼。或不銹鋼焊接成型。
2.開蓋時,只需把螺栓松開1/3,再把蓋順時針旋轉10°即可打開,可以起到螺栓不丟失,且快速開蓋的效果.
3.進出線口有多種方式及規格.
4.進出線口螺紋可以特制.
5.鋼管或電纜布線.
6.防爆接線盒符合GB3836-2000,IEC60079,GB12476.1-2000,IEC61241標準要求。
rial;;u000f?u0018mu0010ou0003h??fbP>ft-family:Arial;color:#333333;mso-font-kerning:0pt'>電纜外徑
L(mm)
L(mm)
防爆標志
防爆等級
G1/2"
6.5-10
43
62
Exd II
IP55
G3/4"
10-14
50
62
Exd II
IP55
G1"
12-17
58
70
Exd II
IP55
G11/4"
15-23
70
75
Exd II
IP55
G11/2"
18-26
74
75
Exd II
IP55
G2"
26-34
85
90
Exd II
IP55
G21/2"
30-43
100
110
Exd II
IP55
G3"
38-51
118
120
Exd II
IP55
