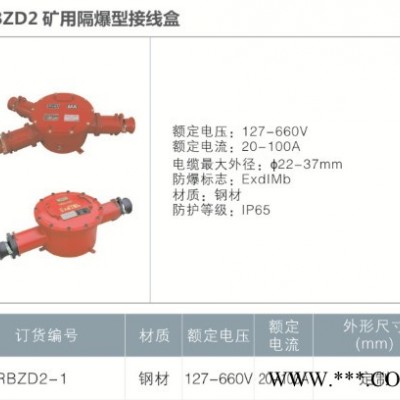

CRBZD2-礦用隔爆型接線盒

1 概述

1.1 產品特點

CRBZD2-礦用隔爆型接線盒（以下簡稱接線盒）主要由隔爆外殼（殼體、蓋）、絕緣接線座、電纜引入裝置及內外接地裝置等組成；

隔爆外殼采用Q235A鋼板，用二氧化碳?xì)怏w保護焊自動焊接而成，焊縫平整飽滿，上蓋采用螺栓壓接形式，兩側為電源引線端；

殼體內設有三個主接線端子，接線柱上有壓板將電纜頭壓緊，接觸電阻小，穩定可靠；

采用高壓電瓷作為主接線端子，其采用高純陶土壓制、燒結、上釉而成，具有優良的電氣絕緣性能。

1.2 主要用途及適用范圍

該產品是公司潛心研發的第二代產品，適用于含有甲烷或煤塵**危險的煤礦井下，在交流50Hz、電壓至10kV的供電網絡中，供信號、照明、動力設備供電電纜的連接和分支之用。

1.3 使用條件

接線盒在下列條件下能正常工作：

a)  環境氣壓：86kPa～110kPa；

b)  環境溫度-20℃～+40℃；

c)  空氣相對濕度不大于95%(+25℃時)；

d)  具有甲烷**性氣體混合物的煤礦井下；

e)  無顯著搖動和劇烈沖擊振動的環境；

f)  在無破壞絕緣的氣體或蒸汽的環境中；

g)  能防止滴水的地方；

h)  污染等級：3級；

i)  安裝類別：Ⅲ。

1.4 執行標準

GB3836.1-2010    **性環境 第1部分：設備  通用要求

GB3836.2-2010    **性環境 第2部分：由隔爆外殼“d”保護的設備

GB3836.3-2010    **性環境 第3部分：由增安型“e”保護的設備

MT/T1100-2009    煤礦用隔爆型高壓電纜接線盒

Q/SZ821-2013     礦用隔爆型高壓電纜接線盒

1.5 產品型式

接線盒的防爆型式為礦用隔爆型，防爆標志為“ExdIMb”。
