| 氣浮設備種類 | 渦凹?xì)飧C(jī) |
|---|---|
| 設備自重 | 2（t） |
| 工作壓力 | 0.6（Mpa）MPa |
| 分類 | 散氣氣浮設備 |
| 外形尺寸 | 5000（mm）℃ |
| 規格 | 300*200*160 |
| 凈水量 | 5-100 |
| 品牌 | 綠科 |
| 型號 | CAF |
| 加工定制 | 是 |
| 氣浮方式 | 散氣氣浮 |
渦凹?xì)飧∠到y(tǒng)示意圖
渦凹?xì)飧。–AF，Cavitation Air Flotation ）系統是世界的水處理設備，也是美國商務部和環保局的出口推薦技術。CAF是專門為去除工業和城市污水中的油脂、膠狀物及固體懸浮物（SS）而設計的系統。整個氣浮系統共由五部分組成，如圖所示：

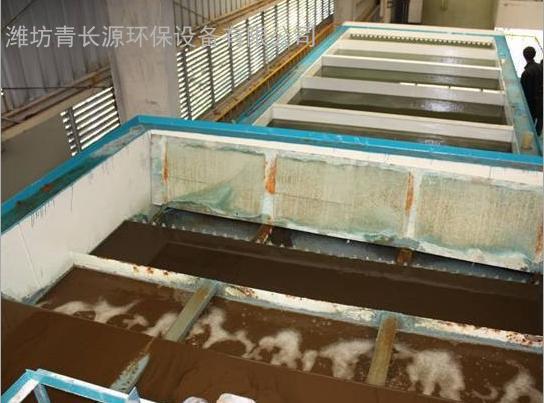

經過預處理后的污水流入裝有渦凹曝氣機的小型充氣段，污水在上升的過程中通過充氣段與曝氣機產生的微氣泡充分混合，曝氣機將水面上的空氣通過抽風管道轉移到水下。曝氣機的工作原理是利用空氣輸送管底部散氣葉輪的高速轉動在水中形成一個真空區，液面上的空氣通過曝氣機輸入水中，填補真空，微氣泡隨之產生并螺旋型地上升到水面，空氣中的氧氣也隨之溶入水中。

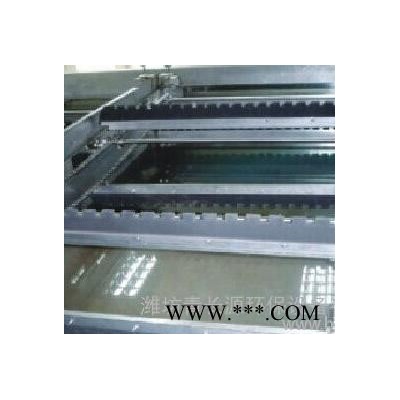

由于氣水混合物和液體之間密度的不平衡，產生了一個垂直向上的浮力，將SS帶到水面。上浮過程中，微氣泡會附著到SS上，到達水面后SS便依靠這些氣泡支撐和維持在水面。浮在水面上的SS間斷地被鏈條刮泥機清除。刮泥機沿著整個液面運動，并將SS從氣浮槽的進口端推到出口端的污泥排放管道中。污泥排放管道里有水平的螺旋推進器，將所收集的污泥送入集泥池中。凈化后的污水流入溢流槽再自流至生化處理部分。
開放的回流管道從曝氣段沿著氣浮槽的底部伸展。在產生微氣泡的同時，渦凹曝氣機會在有回流管的池底形成一個負壓區，這種負壓作用會使廢水從池底回流至曝氣區，然后又返回氣浮段。這個過程確保了40%左右的污水回流及沒有進水的情況下氣浮段仍可進行工作。
2系統優點
1. 節省投資
渦凹?xì)飧](méi)有壓力容器、空壓機、循環泵等設備，因而設備投資少。
設備占地面積小，減少土建投資。Q=200m3/h的渦凹?xì)飧?CAF)設備占地面積僅為36.15m2。
2. 運行費用低廉
該系統因沒有壓力容器、空壓機、循環泵等設備，從而節省電耗。Q=200m3/h的渦凹?xì)飧?CAF)系統能耗僅為5.435KW。
渦凹?xì)飧?CAF)系統非常容易操作，根本沒有復雜的設備，因此人工操作及維修工作量極少，降低了人工費及維修費。
3. 處理效果顯著
石油類、固體懸浮物(SS)的去除率超過80%。
BOD及COD的去除率可達60%以上。而溶氣氣浮(DAF)系統對BOD及COD的去除率只能達35%左右。
能促進硫化物的氧化，減少污水中的含硫量。
4. 操作簡單
本系統非常容易操作，沒有復雜的設備；整個系統僅由兩個機械部分組成，
