一、概述：XL—21系列動力配電箱適合于工業與民用建筑中作交流頻率為50HZ、電壓500V及以下、三相四線電力系統的動力配電和照明配電用。同時適合制作各種電動機啟動柜，包括全壓直接啟動柜，全數字控制軟啟動柜、自耦降壓?jiǎn)?dòng)柜，星三角啟動柜，多速電動機啟動柜等。具有數十種一次線路方案號或派生方案號供選擇使用，適用范圍廣。

二、產品主要組成部件：柜體、元件梁、隔離開關、斷路器、接觸器、中間繼電器等。

執行標準：柜系封閉式配電柜，執行GB7251.1-2005**標準。

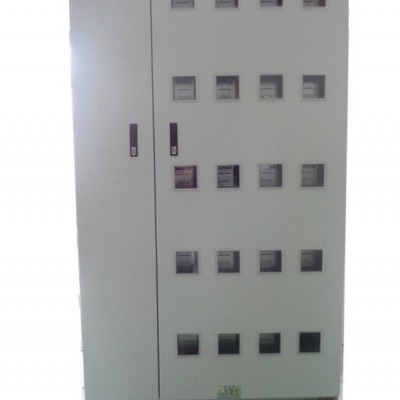

三、.結構特點：1、本產品結構輕盈緊湊，采用**鋼板彎制焊接而成，單扇門，門上裝有運行儀表及指示燈。
2、配電柜打開后，內部電器元件敞露，后側做成活門，便于日常檢修和維護；柜體上部裝有吊環便于吊運，亦可增加防水頂蓋。
3、柜內隔離開關安裝在40*40橫梁上，斷路器固定在1.5mm鋼板制成的元件梁上，內裝斷路器、接觸器和中間繼電器可靈活組合。
4、本產品一次方案有48種規格供用戶選用，二次方案有17種規格供用戶選用。可制作成雙電源互投柜，也可制作成電機控制柜及其他動力控制柜。

四、1.技術參數：主母線額定電流In:600A,額定短時耐受電流ICw:10KA,額定峰值耐受電流ICu:17KA。

 2.配（饋）電柜及控制柜每個回路的額定電流：
In:400A,In:200A,In:160A,In:125A,In:100A, In:80A,In:60A,In:50A,In:40A,In:32A,In:25A,In:16A
3.規格型號：
常規規格：700mm(寬)×1700mm(高)×400mm(厚) ；800mm(寬)×1800mm(高)×500mm(厚)
4.其他規格：（寬*高*厚）
600*1600*350/700*1700*350/800*1600*400/ 800*1800*400/800*1800*450/1000*1800*400等。

五：適用環境

 動力配電柜適用于下列條件
  1、海拔高度不超過2000米；
  2、環境溫度：周圍空氣溫度不高于+40℃；
  3、空氣中不得有過量的塵埃、酸、鹽、腐蝕性及**性氣體。相對濕度在**高溫度為+40℃，時不超過50％，在**低溫度時，允許有較高于溫度變化而可能偶然產生一般凝露。
