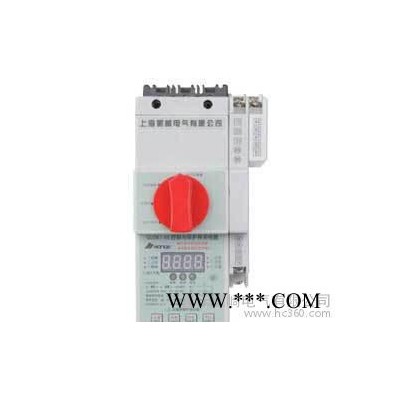

概述

        CPS是英文Control and Protective Switching Device的縮寫，代表控制與保護開關電器。它是低壓電器中的新型產品。符合標準IEC60947-6-2《低壓開關設備和控制設備 第6部分—多功能電器第2節—控制與保護開關電器》。
        控制保護開關**代產品體積比較大，保護采用的雙金屬片技術；第二代產品盡管解決了體積大的問題。但保護技術沒有什么大的突破：一直到上世紀九十年代中期，才出現了以微電子為保護技術的第三代產品。本公司研制開發的GLOK1系列控制保護開關**是以此技術為基礎，并在此基礎上通過應用新的微電子技術，使控制保護開關技術得到了新的發展。

功能與用途

        GLOK1采用模塊化的單一產品結構型式，集成斷路器（熔斷器）、接觸器、過載（或過流）保護器、欠電壓、缺相保護器、隔離器等電器元件的綜合功能，并具有遠距離自動控制和**地直接人工控制功能，具有面板指示及機電信號報警功能，具有協調配合的時間—電流保護特性（具有反時限、定時限、和瞬時三段保護特性）。根據需要選配功能模塊或附件，即可實現對各類電動機負載、配電負載的控制與保護。
        GLOK1主要用于交流50Hz（60Hz）、額定電壓至380V，電流自0.16A~125A的電力系統中接通、承載和分斷正常條件下包括規定的過載條件下的電流，且能夠接通、承載并分斷規定的非正常條件下的電流（如短路電流）。

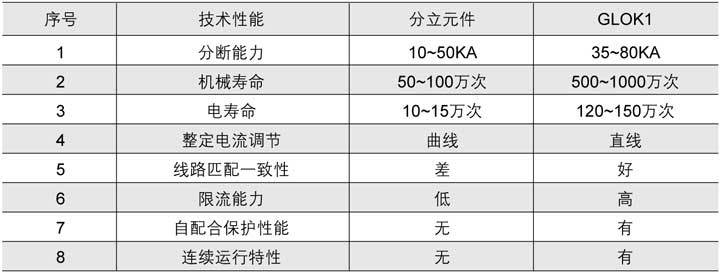

技術性能比較表

適用領域

        由于GLOK1具有控制與保護功能集成化，模塊化結構，體積小，對環境污染的防護等級高，飛弧小、電弧壽命長、連續運行性和可靠性高，安裝使用及維修操作方便等一系列優點，特別適用于現代化建筑中的泵、風機、空調、消防、照明等電控系統。冶金、煤礦、鋼鐵，石化、港口、船舶、鐵路等領域的電動機控制和保護，電動機控制中心（MCC）尤其是智能化電控系統或高分斷能力的MCC（如果要求ICS達到80KA的配電控制系統），工廠或車間的單電機控制與保護；以及遠程控制照明系統中。

傳統典型方案

**解決方案

型號及意義

注：
   ●  在正常情況下當額定電流在45A以下開關選用45A主體殼架，45A~125A開關選用125A主體殼架，45A以下也可選用100A主體殼
       架。
   ●  開關基本配置=開關本體+電子過載脫扣器+短路報警觸頭+過載報警觸頭（F型為消防報警觸頭）+輔助觸頭（二常開一常閉）。
   ●  請根據實際負載容量（功率）確定（設計）或調整（使用）整定電流Ie
   ●  輔助觸頭06（三常開二常閉）。過載電子脫扣器額定工作電流范圍見基本技術參數表。

結構和工作原理

GLOK1系列產品
        主要由軀體(含面板)、電磁傳動機構、操作機構、脫扣機構、主電路接觸組、智能脫扣器以及輔助觸頭等附件模塊構成。

軀體由軀殼、主體面板組成
        軀殼即絕緣外殼，起支撐，防護、安全等作用主體面板指示產品狀態，由再扣、斷開、自由脫扣及合閘四個位置指示組成，便于手動分合及指示產品動作位置

操作機構
        主要由各機械聯動組件組成，通過推桿能接受每極接觸組的短路脫扣信號和來自電子脫扣器的過流過載、斷相缺相、三相不平衡、過壓欠壓造成的分斷信號并使GLOK1產品自由脫扣切斷故障電路。操作機構旋轉手柄處于自由脫扣位置，主電路斷開，只有在故障排除后才能由操作手柄旋轉至再扣位置進行復位合閘，可以能過操作旋轉手柄控制來確定產品的工作狀態。

電磁傳動機構
        由線圈、鐵芯、控制觸頭及支座等組成，具有接受控制電源和操作指令控制主觸頭及輔助觸頭執行接通或分斷主電路及輔助觸頭的功能。具有欠電壓、失壓保護功能。

主電路接觸組
        由動、靜雙斷點觸頭、滅弧室，限流式快速動作機構和軀殼組成，每一極為一組，彼此相互獨立，在負載端發生短路時，快速動作機構迅速動作分開主觸頭切斷電路，并通過短路推桿使操作機構自由脫扣，同時通過操作機構的杠桿切斷控制線圈回路，使線圈斷電，各相主電路處于斷開狀態。由于主電路接觸組中采用了先進的限流式快速短路脫扣器與性能優越的滅弧系統，使GLOK1具有極高的短路分斷能力。

智能脫扣器
        由智能芯片、數碼管、電子元器件、電子脫扣線圈和動作機構組成，在規定的過載條件下具有良好可靠的保護功能：過載可調、過流可調、斷相缺相、三相不平衡、過壓欠壓等一系列基本保護功能并具有反時限特性。電子脫扣器的聯動機構與主電路接觸組之間實現**協調配合，在被保護的線路發生故障時能可靠迅速地動作。并通過頂桿觸動操作機構及控制線圈回路將主電路分斷以實現保護功能。

結構特點
        GLOK1結構采用倒裝式設計，接觸組觸頭及滅弧系統在安裝面底部，操作機構及電磁傳動機構在觸頭及滅弧系統的上部。觸頭的分合通過電磁傳動機構的銜鐵的吸合、斷開操作來實現。操作機構可通過**地或遠程控制電磁傳動機構的線圈通斷來控制產品接觸組的主觸頭通斷。

輔助觸頭組
        由雙斷點動靜觸頭、觸頭支持、微動開關，軀殼等組成。輔助觸頭的通斷是靠觸頭支持與主體電磁機構、操作機構相聯而動作。

主體面板圖

主電路接觸組(包括觸頭系統、短路脫扣器)
       主電路接觸組由動、靜雙斷點觸頭、柵片滅弧室和限流式快速短路脫扣器動作機構組成，每極相互獨立；主電路接觸組中裝有限流式快速短路脫扣器，與高分斷能力的滅弧系統；實現高限流特性（限流系數小于0.2）的后備保護，其脫扣整定電流不可調整，僅與殼架等級有關，其整定值為：16In±20％。在負載發生短路時，脫扣器快速（2~3ms）沖擊打開主接觸，同時帶動操作機構切斷控制線圈電路使主電路各極全部斷開。

電子脫扣器
        具有過載和過流保護功能，具有延時、溫度補償、缺相、三相不平衡和較低過載下良好的保護功能。

特性參數

保護曲線圖

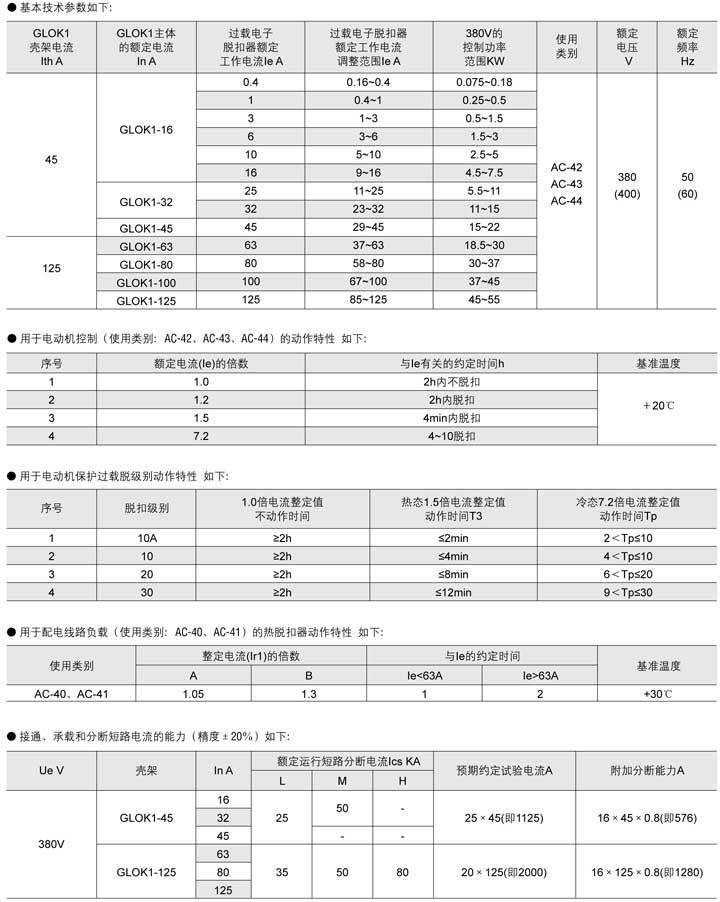

主要技術參數

故障記憶特性
        控制與保護開關電器有故障記憶功能，在故障脫扣后再次啟動時存儲上次故障動作的數據參數，便于故障查詢和故障排除。



模塊和附件種類與用途
主體：具有短路保護（類似MCCB及熔斷器的短路保護功能）、自動控制（類似接觸器的遠程控制功能**地操作與指示功能
電子脫扣器：具有過載和過流保護功能，整定電流值包括熱過載反時限，過流（大過載）瞬時或定時限整定電流值均可調。
輔助觸頭（機械無源常開和常閉）：與主電路觸頭聯動，具有電氣控制與指示功能。
信號報警觸頭：與操作機構聯動，具有工作狀態及短路、過載指示功能。

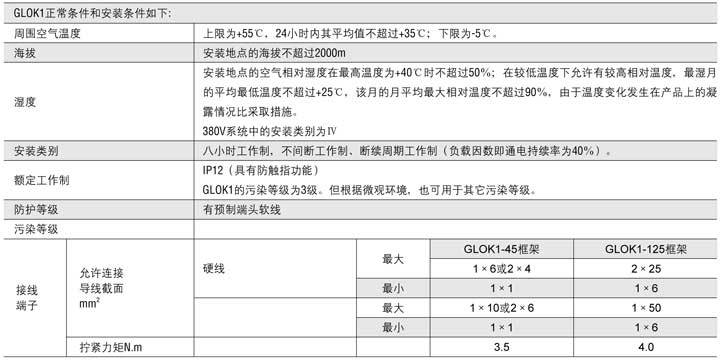

工作條件和安裝條件

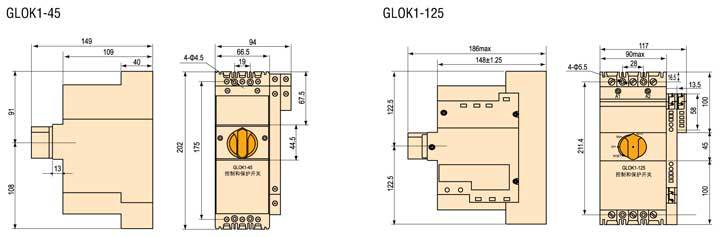

外形尺寸及安裝尺寸

基本接線

智能型控制與保護開關電器

產品運行或設置
●  面板顯示及按鍵說明
    GLOK1在通電合閘前應先根據所控制與保護的線路負載電流把長延時及短延時整定電流設定在所需值。通電后數碼管點亮，顯示輔助電流電壓值和循環顯示監測到的A、B、C三相電路運行電流值。
    設置鍵：負載無運行時，按此鍵 進入?yún)?shù)設定狀態
    移位鍵：設定狀態下選擇設定的字位(閃爍)
    數據鍵：對閃爍的字位進行修改，級差為l(O至9循環)
    復位鍵：參數設置完成后，按此鍵保存參數并投入正常監測運行狀態

●  運行操作
○  GLOK1接入工作電源后，LED顯示電壓值，可兼作電壓表，后三位顯示電壓值。
○  GLOK1在運行時可兼作電流表功能循環顯示三相電流運行情況。按“移位鍵”可定向顯示A相、B相、c相、L(漏電)電流運行情況。
      按“復位鍵”恢復循環顯示三相電流運行情況。

●  故障查詢
    空載運行GLOK1，按“數據鍵”，與面板故障類型符號對照，可查看前3次故障類型；顯示到電
     壓值時表示GLOK1退出了故障查詢，投入正常監測運行狀態；或重新起動GLOK1退出故障查詢

●  保護參數設置
    在電動機啟動和運行時，按設置鍵無效；
    空載運行GLOK1；按“設置鍵”選擇設置類型，依次按“移位鍵”，選擇數據移位按“數據鍵”進行數據修改；
    某參數設定完畢，再按“設置鍵”進入下一項設置狀態，直至束結；不需的選項應放棄設置，所有參數設置完畢后，按復位鍵，退出
    設置狀態，顯示電壓值。

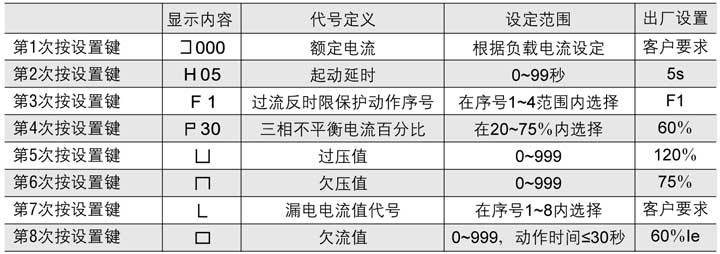

●  參數設置操作順序

○  設定完畢，再接“復位鍵”退出設定狀態，保存設定值。
○  某些功能出廠時已設置，具體是根據用戶需要而選擇。

安裝與使用
