電流	交流
動力形式	超聲波
功率	3200w
控制方式	數控
頻段	中頻
頻率	15k
驅動形式	氣動
輸出功率	3200w
輸入電壓	220V
重量	350
作用對象	塑料
作用原理	脈沖
焊接原理	冷焊
升降控制	電動
品牌	庫瑪琺
型號	cmf-rr

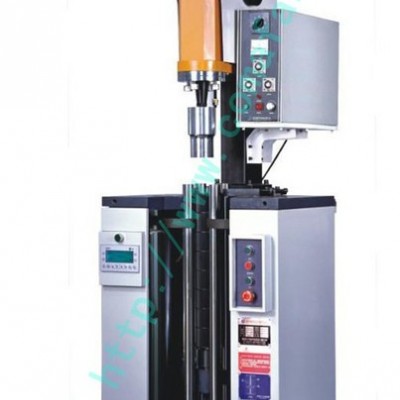

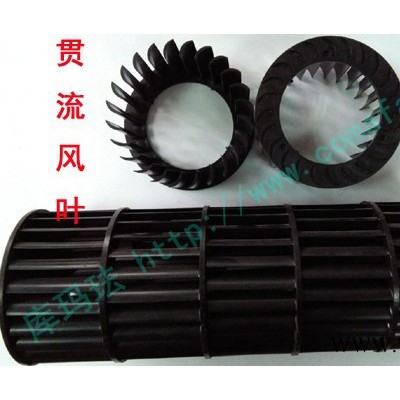

貫流風葉焊接機有總控制柜和主機和超聲波焊接機模具三部分組成。   
1、 總控制柜：整機的電氣控制、設備的總開關、超聲波工作時間和人機界面以及報警裝置都安裝在總控制柜上。設備工作速度，及工作程序的改變都要在控制柜的人機界面上操作。   
2、 主機：主工作臺（自動加緊裝置）和超聲波焊接機兩部分組成。   
3、 焊接模具：貫流風葉裝用模具。

貫流風葉焊接機技術要求：
1、底座采用130步進電機驅動，控制系統采用PLC控制，PLC廠家日本進口，可存儲302、組以上數據。采用觸摸屏，觸摸屏8寸以上
2、氣動元件均采用亞德客產品
3、電器元件采用正泰或同類進口元件
4、底座焊接范圍：60---120mm，可焊接長度為0----1000mm
5、要求四夾具平行并垂直與底盤（中間托盤），垂直度＜0.02mm。夾具軸采用直徑40圓軸，圓軸需調質處理，表面淬火、鍍硬鉻
6、各電器元件保修一年（無機械損壞現象），控制程序終身保修
7、焊接機配底座托盤各一套（84、91）
8、工作臺運行平穩，運行速度大于10米/分鐘
9、超聲波頻率15KHZ

貫流風葉焊接機利用超聲波焊接原理，并配置自動裝卡裝置提高焊接速度、保證焊接精度。

貫流風葉焊接機概況：
機架：鋼結構焊接件配合
動作控制：PLC自動控制
動作完成：氣動
整機外形：（以**終設計圖為準）
工作電源：220V+N+PE
超聲波功率: 2600W
工作氣壓：0到6kg/cm&sup2
單次生產數量：1件
生產速度：35件/小時（按10節1000毫米計算）
操作人員：1人/班
整機重量:大于300KG（大約）

工作溫度：5-35
