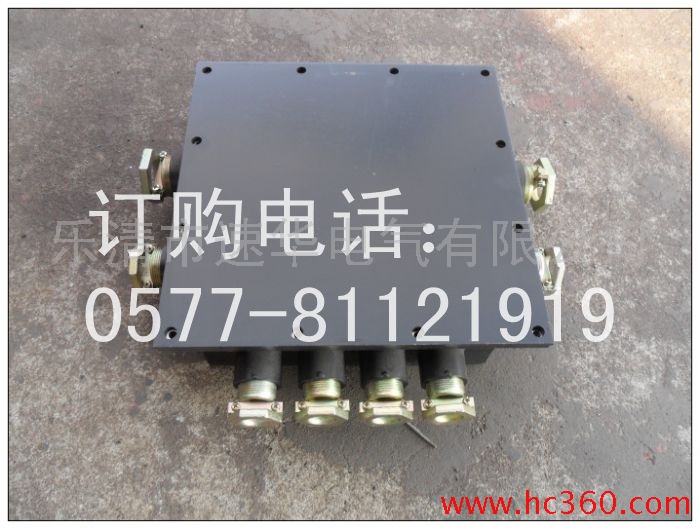

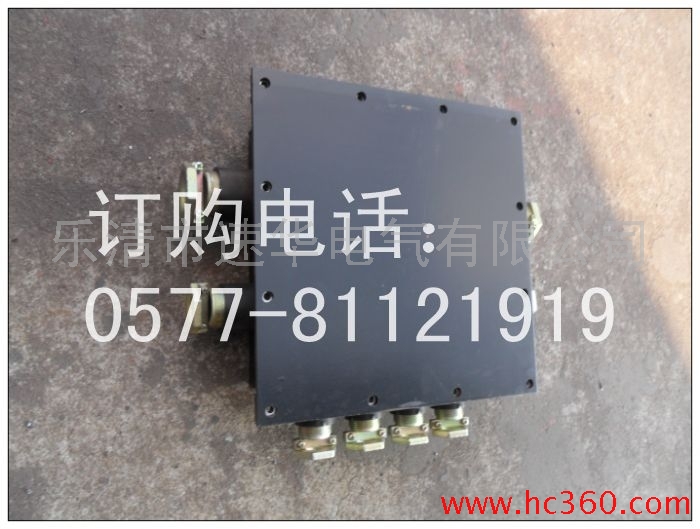

礦用隔爆型通信用接線盒

  概述

BHDT-3-0.06系列防爆接線盒是煤礦井下含有瓦斯、粉塵等危險場所中做通信電纜的接線、分線用的電氣裝置。具有防爆、防塵、防潮等性能。本系列接線盒采用壓接方式接線，并且在進出線處都設有壓緊裝置，使進出電纜不易脫落。本系列接線盒的各項指標符合GB-3836**標準。公司研發次產品至今經歷了多次打雷的考驗，充分發揮其防雷電的功能。確保了礦井調度通信系統的暢通無阻，為生產指揮人員及時、有效地指揮全礦井的安全生產，快速、準確地將有關信息上傳下達提供了有力保障。大大提高了礦井的綜合管理水平和工作效率。因此，該裝置在煤礦具有較高的推廣應用價值。

主要技術參數

1.       盒體采用A3鋼板焊接而成

2.       采用壓緊螺母式或壓盤引入裝置

3.       額定電壓：12V-127V  額定電流：1A

4.       絕緣電阻：各接線端子間及端子與機殼間的絕緣電阻常溫下>20MΩ

5.       接觸電阻：≤0.01Ω

6.       防爆形式：礦用隔爆型

7.       防爆標志：ExdI

8.       外型尺寸及規格見參照表

功能簡介：

性能特點
    BHDT-3-0.06/127-□T礦用隔爆型通信用接線盒具備通信系統避雷熔斷保護、通信信號中繼放電及安全柵輸出、綜合接線箱等特點。具體為：

（1）通信系統避雷熔斷保護
               ① 模塊化設計；

               ② 通流容量大,殘壓低,響應時間快。

              ③具有過壓過流雙重保護。

              ④保護電壓的范圍廣，對各個電壓段均有防護。

              ⑤信號傳輸性能優越，信號衰耗在0.5dB以下。

             ⑥采用具有屏蔽、防水、放腐蝕的外殼。其中外殼的防護能力達到IP54以上。

             ⑦提供2/4線全保護。

             ⑧結構簡單,易安裝維護。
（2）故障定位指示（此功能需要定制）
    ①能在線通過串口檢測到通信線路的狀態；
    ②也 可以通過查看前面板的指示燈查看該線路的狀態；
③能通過單模光纖將數據傳到指揮中心，指揮中心能實時查看該線路的狀態。
（3）通信信號中繼放大及安全柵輸出
      ①通信信號中繼放大部分采用**技術設計；
     ②礦用電纜0.8mm2線徑能保證傳輸大于10公里，衰耗值低于3dB;
      ③輸出經過耦合安全柵輸出，保證輸出**安全，不會引起火花等危險；
（4）綜合接線箱
     ①通過專用通信配線架，可以作為綜合接線箱、配線箱使用，無需再添置另外的配線箱。
3、硬件說明

硬件主要由以下幾部分組成

專用室外盒體、防雷模塊、電話監控模塊、接線模塊等附件組成。

插箱內主要有通信防雷保護主板；耦合安全插箱內主要有耦合安全柵模塊。

產品選型：
