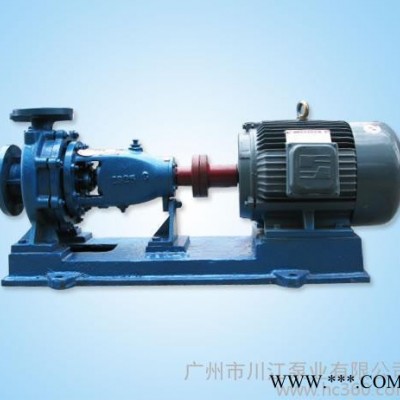

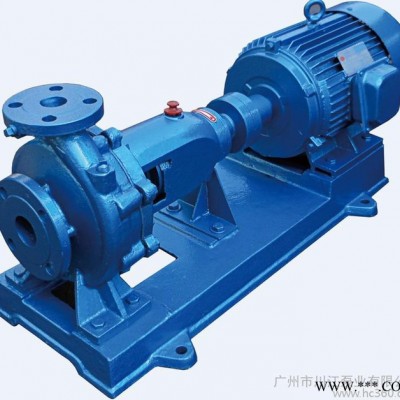

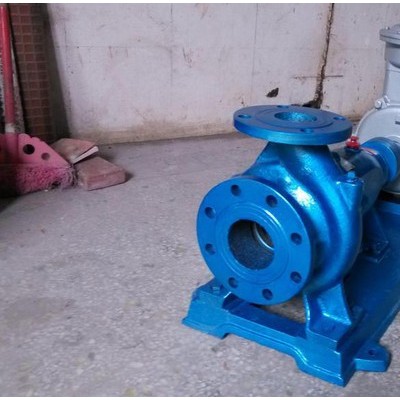

IS(R)型單級單吸清水離心泵(臥式離心泵｜清水泵|廣東水泵廠家）
一、結構說明：
   1、泵的結構如圖所示，采用國際上通用的后開門結構，在維修時只需擰下泵蓋的泵體聯接螺栓**可以取下整個轉子部件，而泵體與管路之間不需拆卸。ISR型泵泵蓋外圍有冷卻水接管，工作時通入自來水冷卻即可。
   2、泵的泵體，泵蓋均裝有密封環，與葉輪密封面形成較小的間隙；填料菡體內中間部位有填料環通過中孔與壓力水相通，其兩邊有軟填料密封；軸套用來護軸，表面磨損后要進行更換，與軸的配合面上有O型密封圈密封。
   3、泵與電機之間通過爪型彈性聯軸聯結；泵出口可裝變徑管，變徑后排出口管徑及法蘭聯結尺寸與吸入口相同。
二、設計特點：IS型泵是靠國際標準設計的節能產品。ISR型是IS型變型產品。通過在填料槽體外圍加冷卻水提高了輸送介質溫度。兩個系列泵具有相同的水力性能和安裝尺寸。
三、應用范圍：1、IS型單級單吸離心泵：適用于工業和城市給水、排水，亦可用于農業排灌。供輸送清水或物理及化學性質類似清水的溫度不高于80℃的液體。2、ISR型單級單吸離心泵：供輸送120℃以下的熱水，以及物理、化學性質類似于熱水的、溫度在120℃以下的其它液體。
四、技術數據:流量：6.3～400m3/h   揚程：5～125m   轉速：2900r.p.m和1450r.p.m   溫度：IS型泵80℃以下（ISR型泵120℃以下）  軸封：軟填料密封或機械密封,法蘭標準：JB78  轉向：從泵入方向看為逆時針旋轉.
五、裝配與拆卸：
    泵在裝配前應首先檢查零件有無影響裝配的缺陷，并擦拭干凈，方可
進行裝配。
  1、予先可將各處的連接螺栓、絲堵等分別擰緊在相應的零件上。
  2、予先可將O型密封圈、紙墊、毛氈等分別放置在相應的零件上。
  3、予先可將密封環成填料（或油封）、填料環（或封油環）、填料壓蓋等依次裝到泵蓋內。熱火泵則在泵蓋上裝好冷卻室蓋。
  4、將滾動軸承裝到軸上，然后裝到懸架內，再合上壓蓋，壓緊滾動軸承，并在軸上套上擋水圈。
  5、將軸套裝到軸上，再將泵蓋裝到懸架上，然后再將葉輪、止動墊圈，葉輪螺母等裝上，用套筒扳手?jǐn)Q緊。安裝機械密封時，把靜環和平墊予先裝到壓蓋上，把壓蓋套在軸上，再把動環、動環座圈、彈簧、彈簧座、擋圈、短軸套依次裝到軸上，裝上葉輪，并用葉輪螺母擰緊，調整好間隙，擰緊擋圈上的兩個擰緊螺釘。再卸下葉輪，裝上泵蓋，把壓蓋緊固到泵蓋上，然后再將葉輪、止動墊圈、葉輪螺母等裝上并擰緊**將上述組件裝到泵體內、并擰緊泵體、與泵蓋的連接螺栓。
  6、在上述裝配過程中，一些小件如平健、氈圈、擋水圈、軸套內O型密封圈等容易遺漏或裝錯順序，應特別注意。
  7、泵拆卸順序基本可按裝配順序的反向進行。
  8、 再把動環、動環座圈、彈簧、彈簧座、擋圈、短軸套依次裝到軸上，裝上葉輪，并用葉輪螺母擰緊，調整好間隙，擰緊擋圈上的兩個擰緊螺釘。再卸下葉輪，裝上泵蓋，把壓蓋緊固到泵蓋上，然后再將葉輪、止動墊圈、葉輪螺母等裝上并擰緊**將上述組件裝到泵體內、并擰緊泵體、與泵蓋的連接螺栓。
  9、在上述裝配過程中，一些小件如平健、氈圈、擋水圈、軸套內O型密封圈等容易遺漏或裝錯順序，應特別注意。
  10、泵拆卸順序基本可按裝配順序的反向進行。
六、安裝：
  泵安裝的好壞對泵的運行和壽命有重要影響，所以安裝和校正必須仔
細進行。
 1、安裝和校正
（a）、清除底座上的油膩和污垢，把底座放在地基上。
（b）、用水平儀檢查底座的水平度，允許用楔鐵找平（已組裝好的機組，可利用泵的出口法蘭平面檢查水平度）。
（c）、用水泥澆灌地腳螺檢孔眼。
（d）、水泥干固后應檢查地腳螺栓是否松動，然后擰緊地腳螺栓、重新檢查水平度。
（e）、清理底座的支持平面、水泵腳和電機腳的平面，并把水泵和電機安裝到底座上去。
（f）、聯軸器之間應保持一定的間隙，檢查水泵軸與電機軸中心線是否一致，可用薄墊片調整使其同心。測量聯軸器的外園上下、左右的差別不得超過0.1mm，兩聯軸器端面間隙一周上**大和**小的間隙差不得超過0.3mm。
2、安裝說明：
（a）、泵的安裝高度、管路的長度及直徑、流速應符合規定，力求減少不必要的損失、可參考附表進行核算。
（b）、長距輸送時應該取較大管徑。泵的管路應有自己的支架，不允許管路的重量加在泵上，避免把泵壓壞。
（c）、排出管路如裝止回閥，其安裝順序是：泵出口—閘閥—止回閥—出水管。
（d）、泵的吸入口為負壓時，吸入管路上不宜安裝閘閥。幾臺泵并聯運行時，每臺泵必須有自己的吸入管。
（e）、熱水泵的泵蓋上有兩個軟管接頭，供進、出冷卻水用。兩個接頭水平布置的進、出水管任意安排；兩個接頭呈上、下布置的，下面是進水管，上面是出水管。除200—150—315、200—150—400兩種型號的進、出水管是3/4”，其余型號泵的進、出水管都是1/2”。
七、起動、停止與運轉：
  1、起動
  （a）、在機泵聯接前確定電動機的旋轉方向是否正確，泵的轉動是否靈活（或在泵內注滿水后檢查電機轉向，嚴禁泵內無水空轉）。
  （b）、關閉吐出管路上的閘閥。
  （c）、向泵內灌注水，或用真空泵引水。
  （d）、接通電源，當泵達到正常轉速后，再逐漸打開吐出管路上的閘閥，并調節到所需要的工況。在吐出管上的閥閥關閉的情況下，泵連接工作的時間不能超過3分鐘
  2、停止：
（a）、逐漸關閉吐出管路上的閘閥，切斷電源。
（b）、如環境溫度低于0℃，應將泵內水放出，以免凍裂。
（c）、如長期停止使用，應將泵拆卸清洗上油，包裝保管。
  3、運轉：
 （a）、在開車及運行過程中，必須注意觀察儀表讀數、軸承升溫、填料滴漏和溫升以及泵的振動和雜音等是否正常，如果發現異常情況，應及時處理。
 （b）、軸承溫度與環境溫度之差不得超過40℃，軸承溫升**高不大于80℃。
 （c）、填料漏水應該是少量均勻的。
 （d）軸承油位應保持在正常位置上，不能過高或過低，過低時應及時補充潤滑油。
 （e）、如密封環與葉輪配合部位的間隙磨損過大應更換新的密封環（新泵的直徑間隙在0.15～0.25mm左右）。
 （f）、應盡量使泵在銘牌規定的性能點（流量、揚程等）附近運轉，這樣可使水泵長期在高效率區工作，以達到**大的節能效果。
