| 工作溫度 | 小于80（℃） |
| 工作壓力 | 0.1~99（mpa） |
| 功率 | 1~185（kw） |
| 材質 | 不銹鋼 |
| 電壓 | 220/380（V） |
| 規格 | 100QJ2-80/16,100QJ2-160/32,250QJ100-126/7,100QJ2-50/10,100QJ2-200/40,100QJ2-100/20,其它型號請聯系我們,100QJ3.2-54/8,100QJ2-140/28 |
| 類型 | 深井潛水泵 |
| 流量 | 1~990（m3/h） |
| 排出口徑 | 15~1000（mm） |
| 驅動方式 | 電動 |
| 適用范圍 | 污水、雜質、水、泥槳等 |
| 輸送介質 | 污水泵、雜質泵 |
| 吸入口徑 | 15~1000（mm） |
| 性能 | 變頻 |
| 揚程 | 1~660（m） |
| 用途 | 管道泵 |
| 原理 | 射流泵 |
| 轉速 | 2900（rpm） |
| 泵軸位置 | 邊立式 |
| 葉輪數目 | 單級 |
| 品牌 | Galileo/伽利略 |
| 型號 | QJ型 |
雙葉輪高水變頻家用井水全自動不銹鋼水高揚程抽水井水泵機 鄂

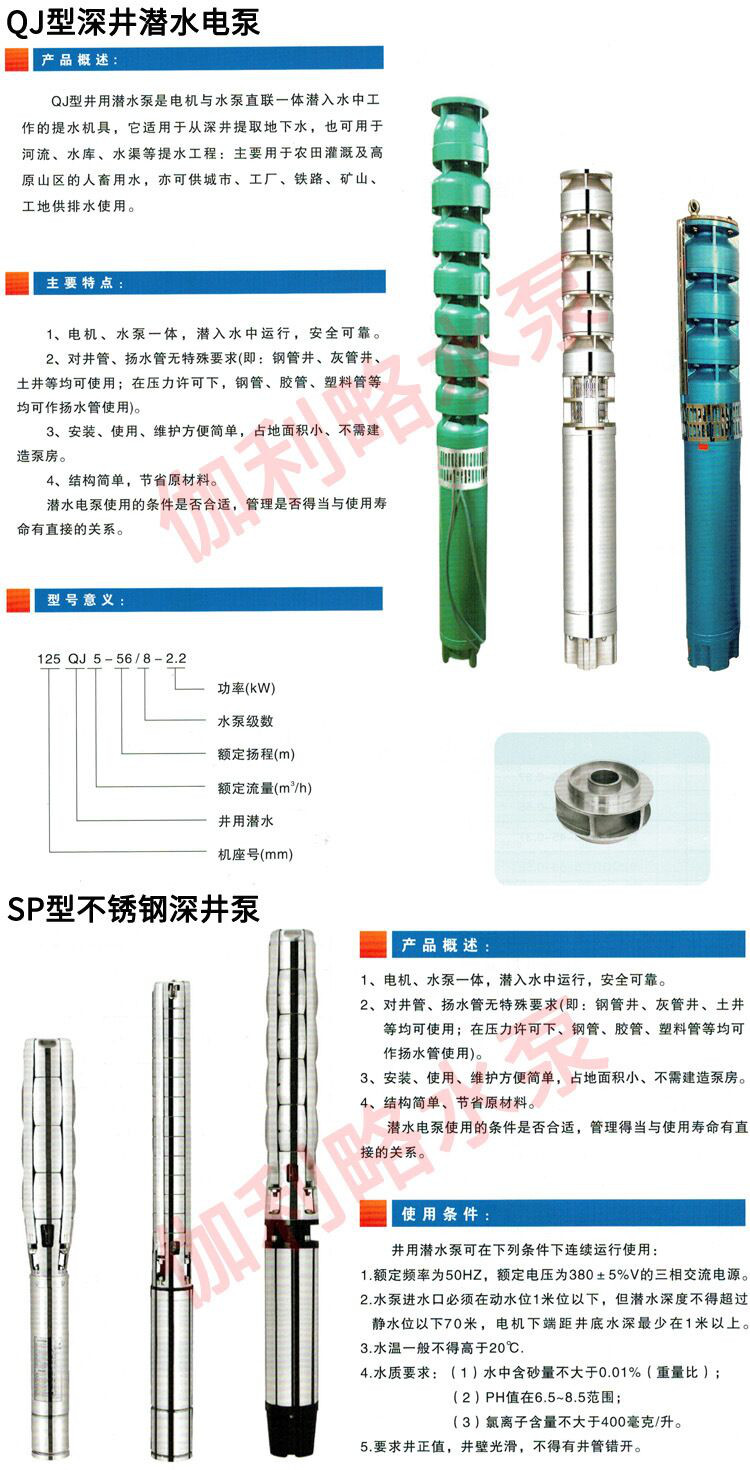

【QJ型井用潛水泵（深井泵）】產品簡介：
QJ型井用潛水泵又名深井泵，是電機與水泵直聯潛入水中工作的提水機具,它適用于從深井提取地下水,也可用于河流、水庫、水渠等提水工程:主要用于農田灌溉及高原山區的人畜用水,亦可供城市、工廠、鐵路、礦山、工地供排水使用。主要特點： 1.電機、水泵體,潛入水中運行,可靠. 2.對井管、揚水管無要求(即:鋼管井、灰管井、土井等均可使用;在壓力許可下,鋼管、膠管、塑料管等均可作揚水管使用)。 3.安裝、使用、維護方便簡單,占地面積小、不需建造泵房。 4.結構簡單,節省原材料。潛水電泵使用的條件是否合適,管理得當與使用壽有直接的關系。

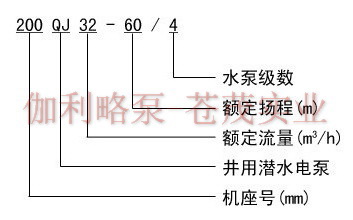

【QJ型井用潛水泵（深井泵）】型號意義：
【QJ型井用潛水泵（深井泵）】使用條件：
QJ型井用潛水泵可在下列條件下連續運行使用： 1.額定頻率為50HZ，額定電壓為380±5%V的三相交流電源。 2.水泵進水口在動水位1米位以下，但潛水深度不得過靜水位以下70米，電機下端距井底水深少在1米以上。 3.水溫一般不得高于20℃. 4.水質要求：（1）水中含砂量不大于0.01%（重量比）； （2）PH值在6.5~8.5范圍； （3）氯離子含量不大于400毫克/升。 5.要求井正值，井壁光滑，不得有井管錯開。
【QJ型井用潛水泵（深井泵）】產品特點：
QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井撮地下水、也可用于河流、水庫、水渠等到提水工程：主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。 QJ型井用潛水泵電泵特點是： 1、電機、水泵一體、潛入水中運行，可靠。 2、對井管、揚水管無要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下、鋼管、膠管、塑料管等均可作揚水管使用 3、安裝、使用、維護方便簡單占地面積小、不需要造泵房。 4、結構簡單，節省原材料。 潛水電泵使用的條件是否合適，管理得當與使用壽有直接的關系。
【QJ型井用潛水泵（深井泵）】結構說明：
1、QJ型井用潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。 潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相籠異步電動機，電機與水泵通過爪式或單健筒式聯軸器直接；配備有不同規格的三芯電纜；起動設備為不同容量等級的空氣開關和自偶減壓起動器、輸水管為不同直徑的鋼管制成、采用法蘭聯接，高揚程式電泵采用閘閥控制。 2、潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上；導流殼采用螺紋或螺栓聯成一體。 3、高揚程潛水泵上部裝有止回閥，避免停機水垂造成機組破壞。 4、潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。 5、潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙稀緣，尼龍護套消費品水電磁線，電纜聯接方式按QJ型電纜接頭工藝，把接頭緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞一層。再用防水粘膠帶纏2~3層，外面包上2~3層防水膠布或用水膠粘結包一層橡膠帶（自行車里帶）以防滲水。 6、電機密閉，采用止口螺栓，電纜出口加膠墊進行密封。 7、電機上端有一個注水孔，有一個放氣孔，下部有一個放水孔。 8、電機下部裝有上下止推軸承，止推軸承上有溝槽用于冷卻，和它對磨的是不銹鋼推力盤，隨水泵的上下軸向力。
【QJ型井用潛水泵（深井泵）】安裝示意圖：
【QJ型井用潛水泵（深井泵）】使用須知：
一、電機使用前灌滿清水，擰緊注水放氣螺栓，否則不準使用。 二、陸地試運轉不得過一秒。 三、電泵不準倒臥或傾使用。 四、電動機完全潛入水中，但潛入深度應不大于70米。 五、引線與電纜接頭按規定操作。 六、訂購高揚程潛水電泵請參閱《高揚程潛水電泵型譜》及《高揚程潛水電泵使用手冊》。
【QJ型井用潛水泵（深井泵）】安裝、啟動與停車：
1、安裝前的檢查與準備： (1)、檢查水井是否符合本泵使用條件，即井徑、垂直和井壁質量、以及靜水位、動水位、涌水量和水質條件等、若不符合使用條件采取相應措施，否則不能將泵下井。 (2)、檢查供電設備及供電線路能否保證電泵正常運行。 (3)、電源電壓和頻率是否符合使用條件。 (4)、按裝箱單位檢查零部件是否，并熟悉安裝使用說明書。 (5)、檢查電氣線路，控制和保護裝置是滯合理可靠。 (6)、裝備好各種安裝使用工具豎立三角架和吊鏈（或其它吊裝工具）要、可靠、使用方便。 2、安裝 (1)、機泵一體卸下濾水網，然后打開注水和放氣孔螺栓往機內注滿潔凈的清水，確保注滿，防止假滿。并檢查電機各部是滯漏水。發現漏水根據部件應調正膠墊上緊螺栓。 (2)、仔細檢查電纜和接頭有無碰傷或損壞，發現問題及時包扎。 (3)、用500伏兆歐表測定繞阻的緣電阻不低于5兆歐。 (4)、安裝保護開關和起動設備，并檢查電機內水是否灌滿，然后上緊注水、放氣孔螺栓，從閥體頂端灌水直至從進水節處流出瞬時起動電機(不過1秒)，看電泵轉動方向是否和轉向標相同，若相反，調換電源接頭即可，然后上好護線板、濾水網準備安裝下井。 (5)、在泵的出水口安裝短輸水管一節，并用夾板夾住吊起落入井中，使夾板座落在井臺上。 (6)、再用一付夾板夾住另一節輸水管，然后吊起降下與短輸水管法蘭相聯接。升起吊鏈拆下付夾板，使泵管下降井中又座落在井臺上，依次反復進行安裝，下井，直到全部裝完，后一節夾板不卸將泵固定在井口上。 (7)、后放上井蓋，彎彎，閘閥出水管等。 (8)、每次連接法蘭時要加膠墊，對正后緊固螺釘要對角線方向同時上緊，防止歪斜漏水。 (9)、電纜線要固定在輸水管法蘭上凹槽內，每節都用綁繩固定好，下井過程要小心，電纜不能當?shù)趵K使用，更不要碰傷電纜。 (10)、下泵過程有卡住現象，要想法克服卡點，不能強行下泵，以免卡。 (11)、大口井等安裝泵時嚴禁人員下井。 (12)、保護開關和起動設備應配有電壓、電流表、指示燈，并安裝在配電盤上，放在井臺周圍適當?shù)奈恢谩?3、起動 (1)、用500伏兆歐表測量電機繞阻對地緣阻不低于5兆歐。 (2)、檢查三相電源線路，電壓是否符合規定各種儀表，保護設備及接線正確無誤后方可合閘起動。 (3)、起動后觀察電流、電壓是否符合規定范圍，運轉聲音有無異常及震動現象發生，若不正常應及時找出原因處理解決。 4、停車 (1)、關閉開關停車，再起動須等5分鐘或更長的時間，以防電機溫升過高，停車后好切斷電源。 (2)、保護開關不得停用，或用鉛絲銅絲加大保險絲的作法是錯誤的。
【QJ型井用潛水泵（深井泵）】運行、與保養：
1、電泵運行中要經常觀察電流、電壓表和水的流量，力求電泵在額定工況下運行。 2、應用閥門調節流量、揚程、不得載運行。有下列情況之一應立即停止運行： (1)、額定電壓時電流過額定值； (2)、額定揚程下，流量較正常情況下降低較大； (3)、緣電阻低于0.5兆歐； (4)、動水位降至泵吸入口時； (5)、電器設備及電路不合規定時； (6)、電泵有突然聲呼或較大的震動時； (7)、保護開關頻繁跳閘時。 3、要經常不斷的觀察儀表，檢查電器設備每半個月測一次電機緣電阻，電阻值不低于0.5兆歐。 4、每排灌期（2500小時）進行一次檢修保護，更換損壞的易損件。 5、電泵的起吊與裝卸： (1)、拆開電纜，斷離電源； (2)、用安裝工具逐步拆卸出水管、閘閥、彎管，并用夾板將泵吊起取出井蓋，并用另一付夾板夾緊下一節輸水管，這樣依次，逐節拆卸將泵吊出井外。(在吊拆過程發現有卡住不能強行起吊，應上下左右活動克服卡點吊卸)； (3)、拆下護線板，濾水網并從引線和三芯電纜或扁電纜接頭處剪斷電纜。 (4)、取出聯軸器上鎖圈，擰下固定螺釘，拆下連接螺栓，使電機、水泵分離； (5)、放出電機同內充水； (6)、水泵的拆卸： 用拆裝拆手，左旋卸下進水節，用拆裝筒在泵下部沖擊錐形套，葉輪松動后，取出葉輪、錐形套、卸下導流殼，這樣依次卸完葉輪、導流殼、上導流殼，止回閥等。 (7)、電機拆卸： 依次拆下底座、止推軸承、推力盤、下導軸承座連接座、甩水器，取出轉子，拆下上導軸承座、定子等。 6、電泵的裝配： 裝配前檢查清洗各零部件的鐵銹、污泥，各配合面要涂黃油防銹，水泵大螺紋聯接處要涂鉛油。 (1)、電機的裝配次序； 定子組裝，下忖軸承座組裝，轉子組裝。推力盤，左扣螺母，止推軸承組接，底座組裝，上導軸承座組裝，骨架油封，連接座。調整調整螺柱，使電機軸伸符合規定的要求。然后上好調好膜、調壓彈簧及蓋。 (2)、水泵的裝配： 將軸和進水節固定在安裝座上，用拆裝筒將葉輪、錐形套固定在軸上，再裝上導流殼、葉輪，。。。。。。這樣依次裝完殼、止回閥等。八級以下的電機水泵部分裝配時，先在進水節和上導軸承座接觸平面間均勻分布，加相同3~3.5毫米墊片3~4處，然后均勻上好拉筋螺母，裝上聯軸器、泵軸、上好固定螺柱以及鎖圈，用拆裝筒將葉輪、錐形套固定在泵軸上，再裝上導流殼，葉輪。。。。。。這樣依次裝完上導流殼等。泵裝好后松開拉筋螺母，取墊片，再把拉筋螺母均勻上緊，然后從聯軸器處轉動電泵、轉動均勻。 (3)、機組總裝，如前所述。
【QJ型井用潛水泵（深井泵）】故障原因及排除方法：
故障
原因
排除方法
不上水或者 出水不足
1.動水位低于泵吸入口。
2.輸水管漏水嚴重或水管脫開。
3.轉子和軸松動。
4.部分葉輪松動。
5.電機反轉。
6.管路堵塞。
1.增加輸水管。
2.更換輸水管。
3.更換轉子。
4.重新裝配葉輪。
5.調換電源接頭。
6.清除堵塞。
水泵流量降低
1.密封環嚴重磨損。
2.濾水網、導流殼、葉輪流道被堵。
3.電壓、頻率較低。?
4.動水位下降過水泵額定揚程。
1.更換密封環。
2.清除堵物。
3.停機待電壓、頻率達到規定值后再啟動。
4.更換高揚程泵。
機組劇烈震動或電路過大表指針劇烈擺動
1.泵軸或電機軸彎曲。
2.泵軸、電機軸和軸承磨損嚴重。
3.止推軸承磨損或損壞。
4.推力盤緊固螺母損壞。
5.推力盤破裂。
6.電機轉子掃膛。
7.葉輪、轉子不平衡或轉子斷條。
8.聯接螺栓松動。
9.水泵低揚程大流量電機載.
10.井水涌水量不夠，間歇出水。
1．修理或更換泵軸或電機軸。 2．更換軸承。 3．更換止推軸承。 4．修好軸頭，更換螺母。 5．更換推力盤。 6．找出原因進行修理。 7．重作動平衡或更換轉子。 8．上緊螺栓。 9．加閘閥控制流量在工況點運行。 10．加閘閥控制出水量。
電機不能啟動 嗡嗡做響
1．斷相。 2．電壓過低。 3．軸承抱軸。 4．葉輪密封環之間銹等。 5．泵內有異物卡葉輪不能轉動。
1．檢修線路或啟動設備 2．調整電壓。 3．修理軸及軸承 4．撬動水泵旋轉或拆下泵重裝。 5．取出異物。
緣電阻過 低阻撓燒毀
1.接頭進水。
2.繞組破壞。
3.電纜破裂
4.電機內缺水。
5.缺相運轉。
6.長時問載運轉。
7.電機埋入泥沙中。
1.修接頭。
2.包扎或更換繞組。
3.包扎電纜。
4.電機內保證灌滿清水。
5.檢查線路與設備。
6.降低負荷使電機電流不過銘牌規定值
7.按安裝要求安裝電機。

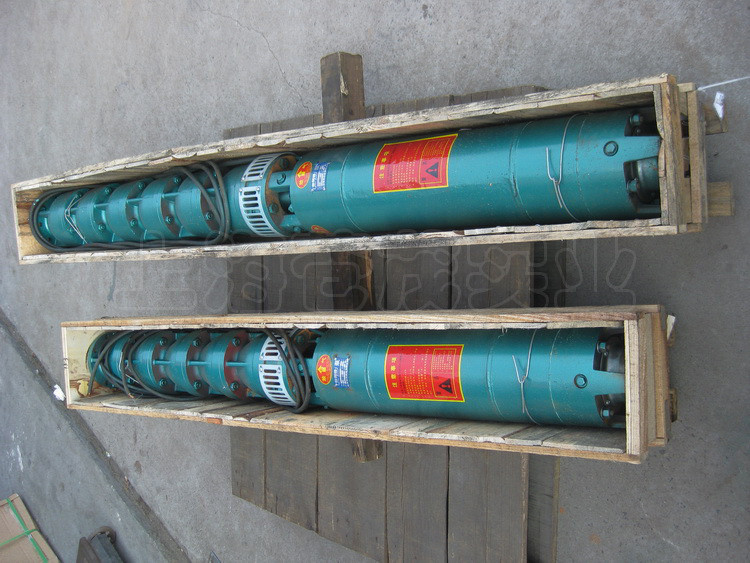

木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。
