| 葉輪數目 | 1 |
|---|---|
| 原理 | 真空泵 |
| 功率 | 1~90（kw） |
| 外形尺寸 | 1~900 |
| 規格 | 2XZ-0.5（220V)2XZ-1（220V)2XZ-2（220V) |
| 材質 | 鑄鐵 |
| 極限壓力 | -100000（pa）MPa |
| 類型 | 真空泵 |
| 驅動方式 | 電動 |
| 輸送介質 | 氣體 |
| 性能 | 自動 |
| 用途 | 管道泵 |
| 真空度 | 中真空度 |
| 泵軸位置 | 臥式 |
| 葉輪吸入方式 | 單吸式 |
| 品牌 | galileo/伽利略 |
| 型號 | 2XZ型 |
| 加工定制 | 否 |

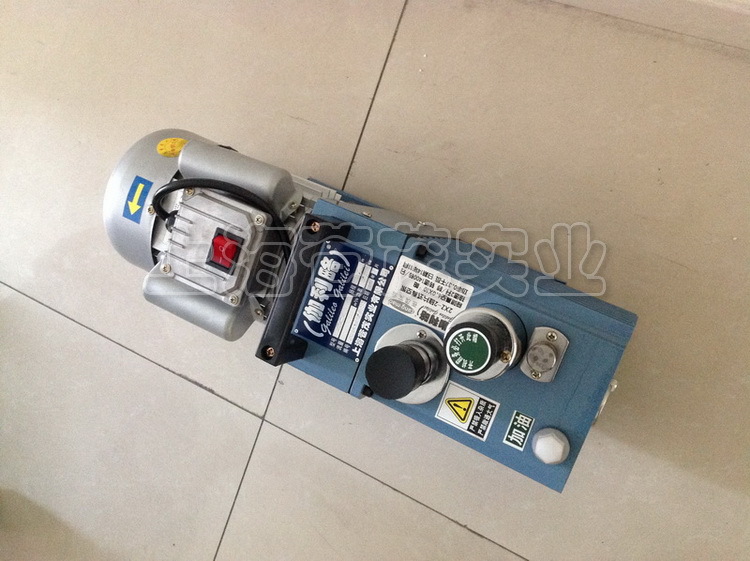

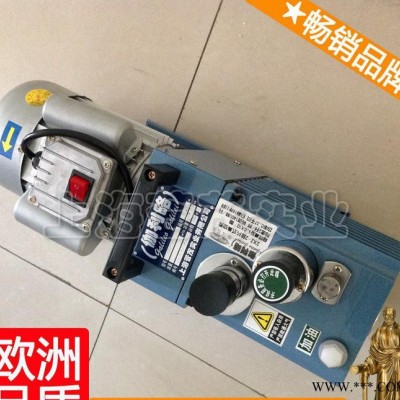

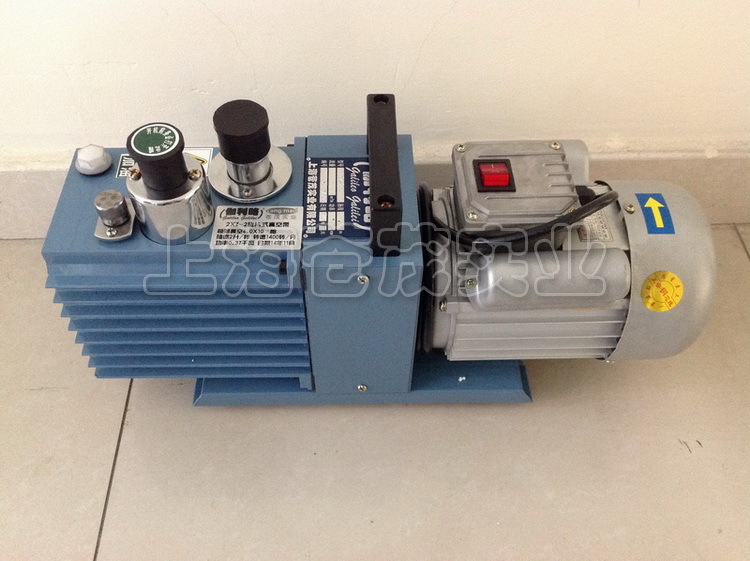

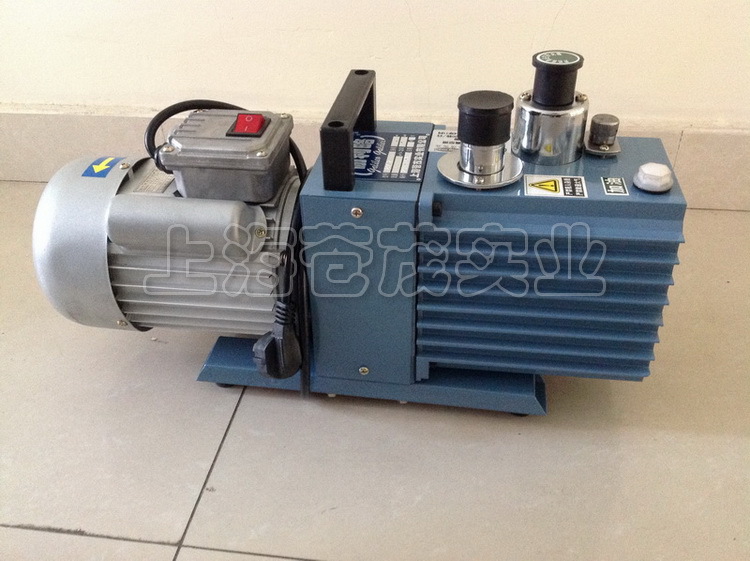

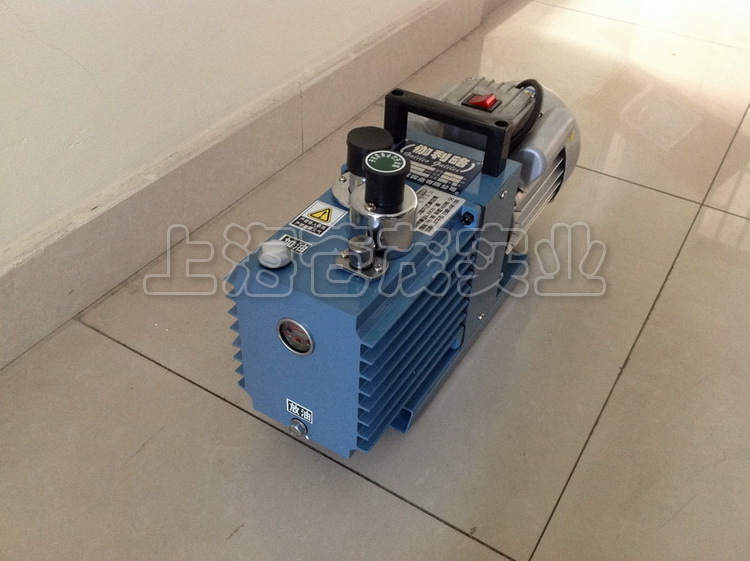

1、質量可靠，使用壽命長 2、運行穩定，少去操心 3、服務周到，維護 【2XZ型直聯旋片式真空泵】產品簡介：

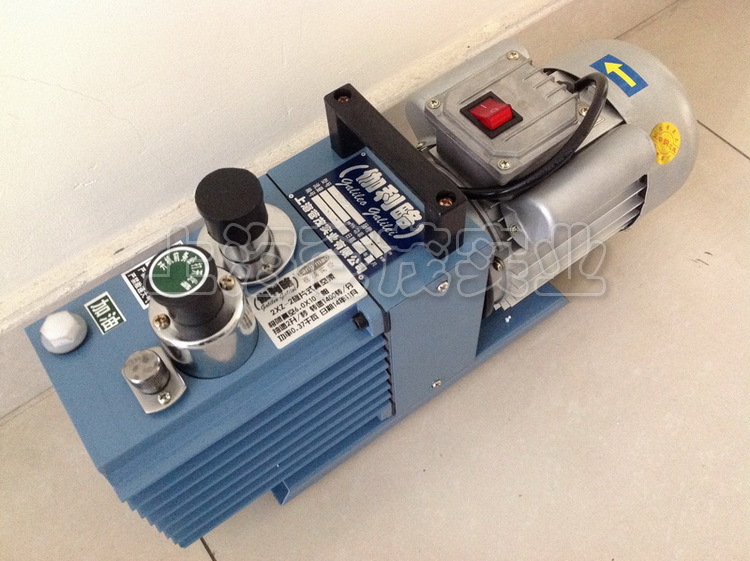

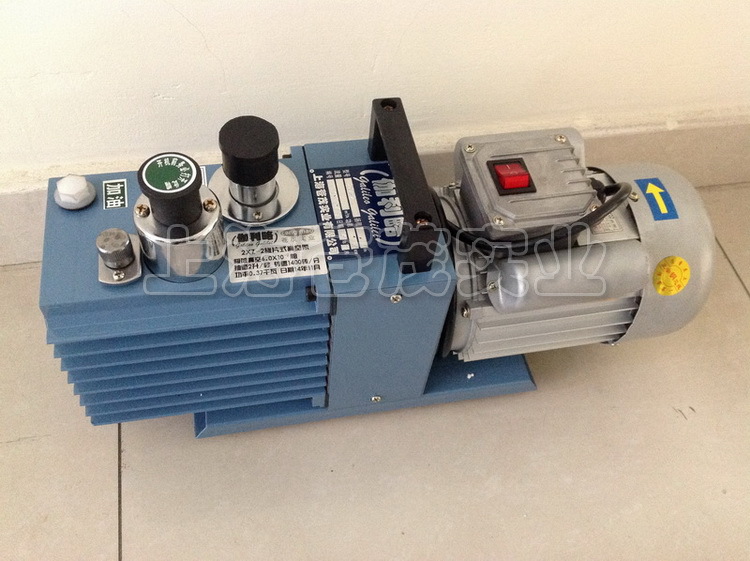

2XZ標準型

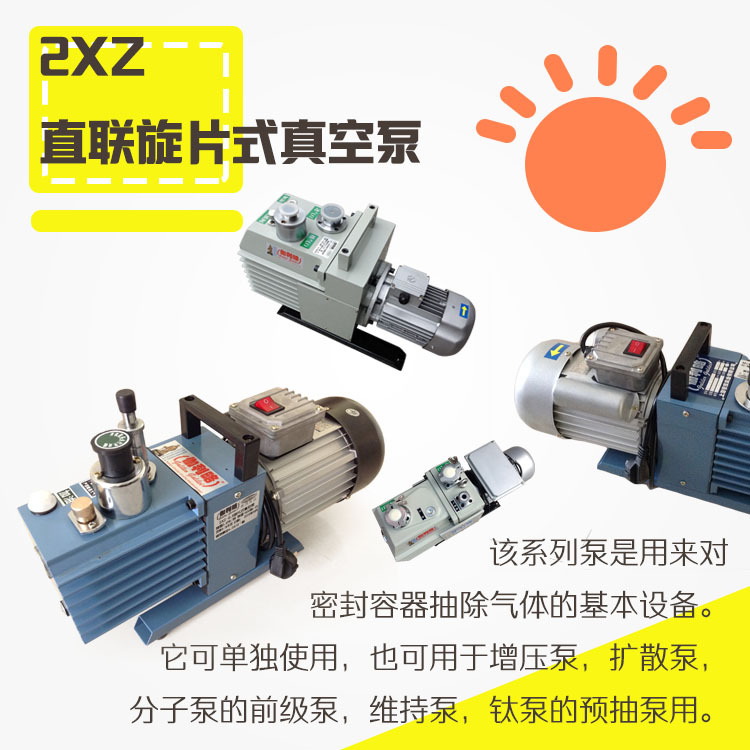

2XZ型直聯旋片式真空泵是用來對密封容器抽除氣體的基本設備之一。它可單獨作用，也可作為增壓泵、擴散泵、分子泵等的前級泵，維持泵，鈦泵的預抽泵用?？捎糜陔娬婵掌骷圃?、保溫瓶制造、真空焊接、印刷、吸塑、制冷設備修理以及儀器儀表配套等。因為它具有體積小、質量輕、操聲低等優點，所以更適宜于實驗室里使用。
在環境溫度540范圍內，進氣口壓強小于1.3×103帕的條件下允許長期連續運轉，被抽氣體相對濕度大于90%時，應開氣鎮閥。
??直聯旋片真空泵抽氣時進氣口連續暢通大氣運轉不得超過一分種。
??直聯旋片真空泵不適用于抽除對金屬有腐蝕的，對泵油起化學反應的，含有顆粒塵埃的氣體，以及含氧過高的，易爆性的，有毒的氣體。

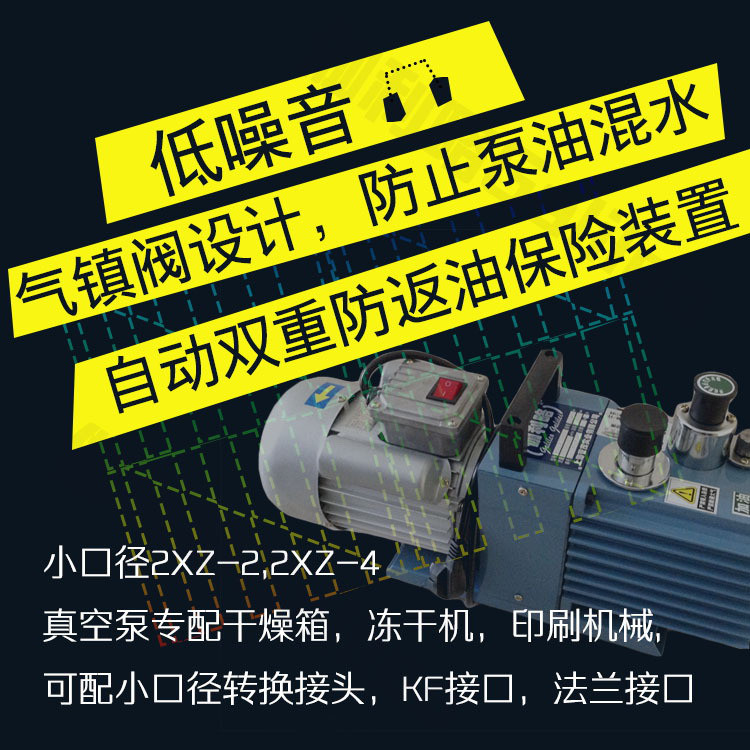

特點
1、由于徹底的低噪音設計和精密的加工，從而達到了低噪音化；
2、配制特殊設計氣鎮閥，防止泵油混水，延長泵油的使用時間；
3、采用國際同類產品設計、體積小，重量輕、噪音低、啟動方便；
4、設有自動雙重的防返油保險裝置，永不返油；
5、小口徑真空泵專配真空干燥箱、凍干機、印刷機械；
6、可配小口徑轉換接頭、KF接口、法蘭接口。

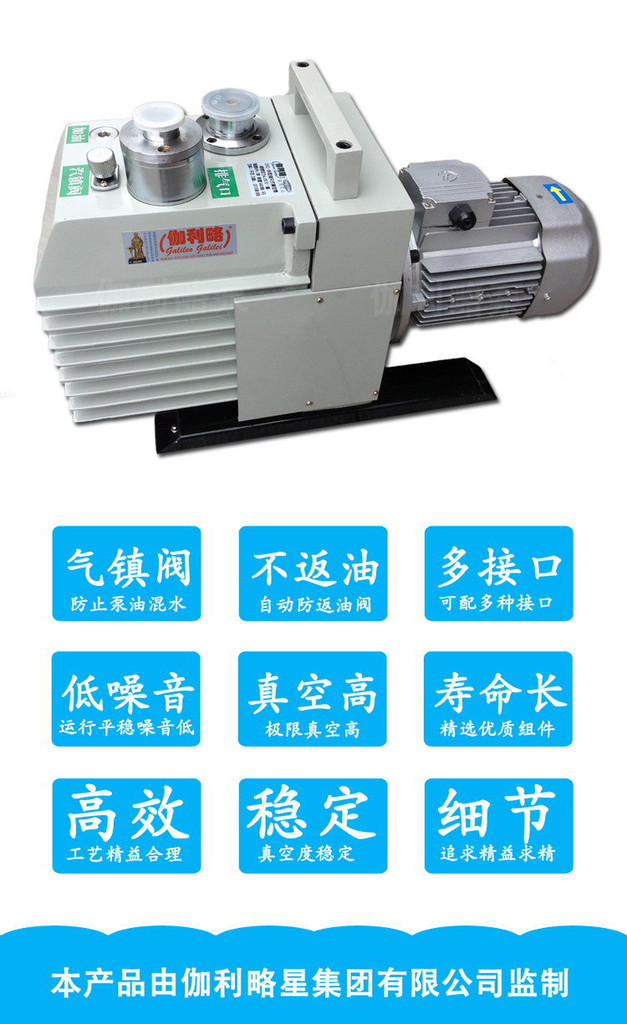

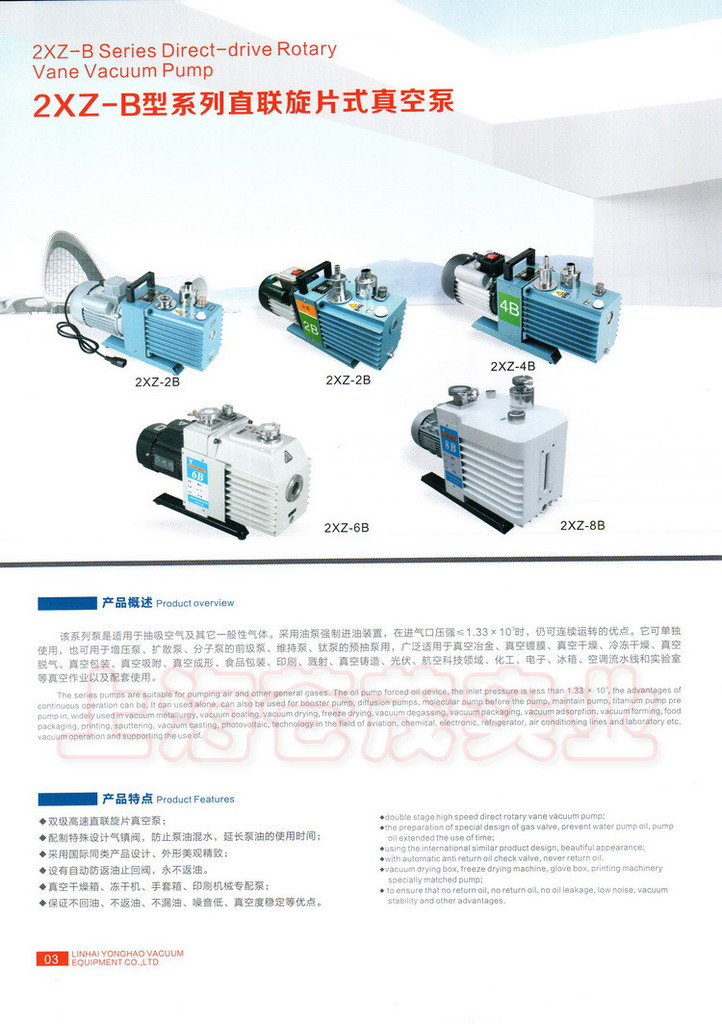

2XZ-B改進型（推薦使用）

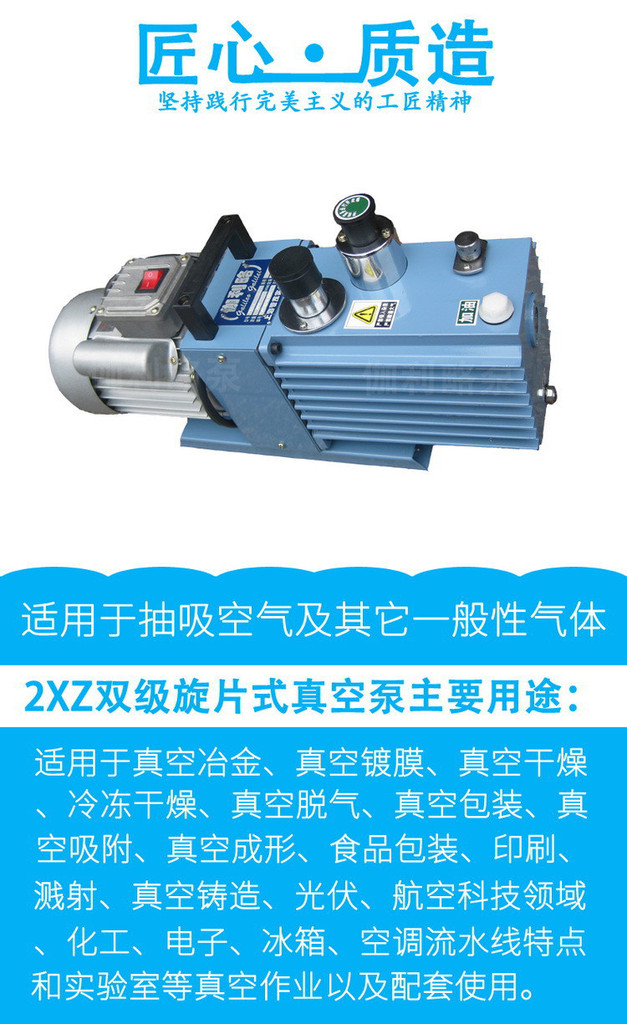

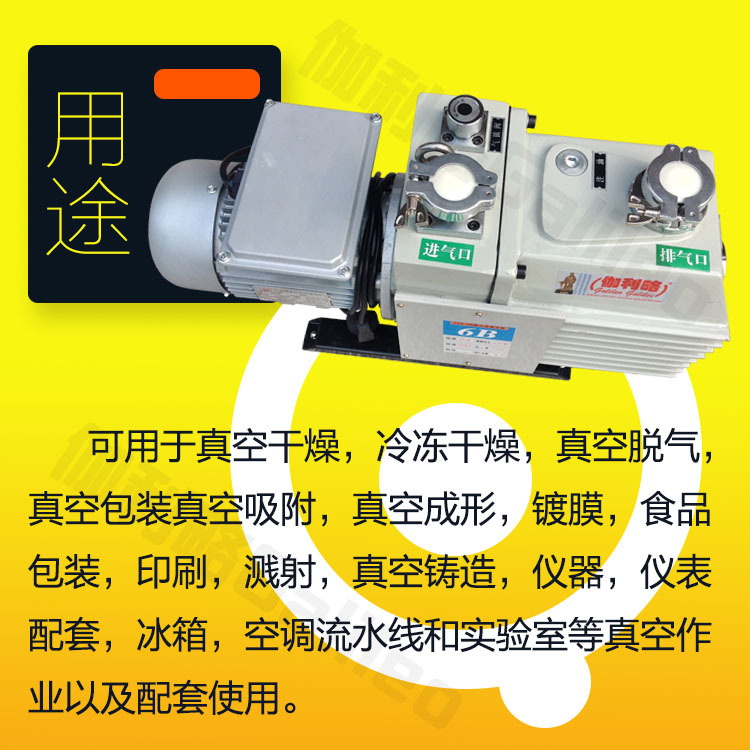

2XZ-B型改進型直聯旋片式真空泵是適用于抽吸空氣及其它一般性氣體。采用油泵強制進油裝置，在進氣口壓強≤1.33×103時，仍可連續運轉的優點。它可單獨使用，也可用于增壓泵、擴散泵、分子泵的前級泵、維持泵、鈦泵的預抽泵用，廣泛適用于真空冶金、真空鍍膜、真空干燥、冷凍干燥、真空脫氣、真空包裝、真空吸附、真空成形、食品包裝、印刷、濺射、真空鑄造、光伏、航空科技領域、化工、電子、冰箱、空調流水線特點和實驗室等真空作業以及配套使用。
特點：
1、配制特殊設計氣鎮閥，防止泵油混水，延長泵油的使用時間；
2、抽氣效率高、極限真空高、使用壽命長；
3、設有自動防返油止回閥，永不返油；
3、小口徑真空泵專配真空干燥箱、凍干機、印刷機械、鍍膜機、手套箱、冰箱流水線、照明等；
4、可配小口徑轉換接頭、KF接口、法蘭接口;
5、當抽吸含有蒸氣、顆粒、腐蝕性氣體，在泵的進氣口須安裝輔助設備，如冷凝器、除塵器等。

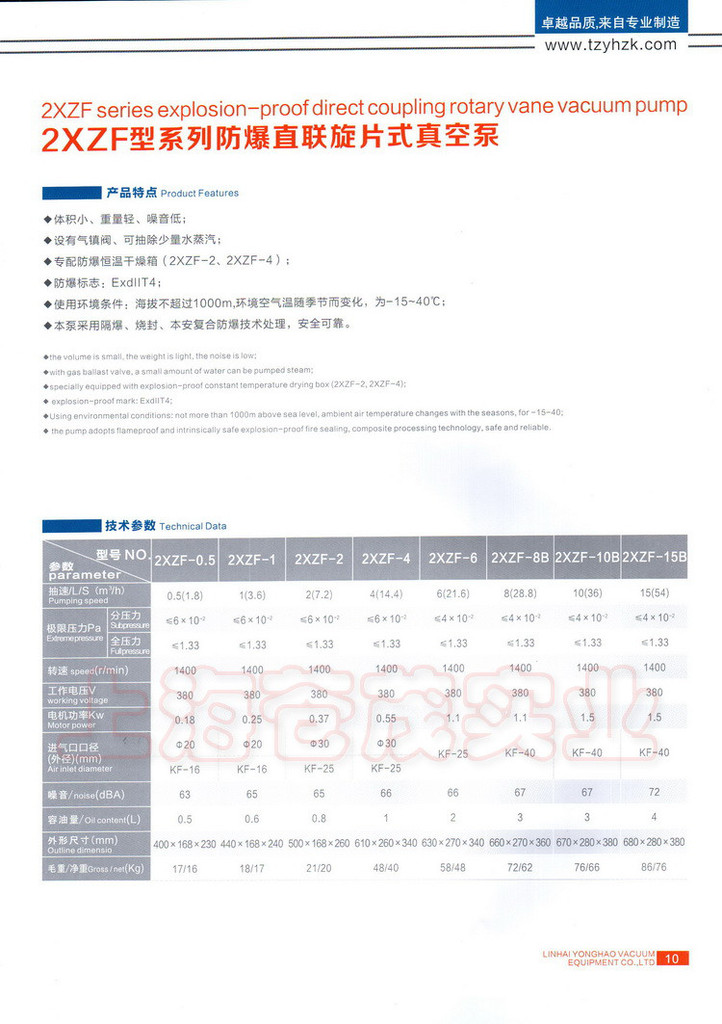

2XZF防爆型
2XZF型防爆直聯旋片式真空泵是抽除防爆等級為IIA、IIB、溫度組別為TI-T4組的易燃易爆危險場所抽除氣體的設備，適用于甲烷或塵存在的礦井下環境中，廣泛應用在石油、化工、軍事、炸藥、醫療、制藥、科研、礦井、油庫、液化氣站、氣管道、航空航天、實驗室等相關領域。
特點
1、體積小、重量輕、噪音低；
2、設有氣鎮閥、可抽除少量水蒸汽；
3、專配防爆恒溫干燥箱；
4、防爆標志：ExdIIT4；
5、使用環境條件：海拔不超過1000m，壞境空氣溫隨季節而變化，為-15-40℃
5、本泵采用隔爆、燒封、本安復合防爆技術處理，安全可靠。

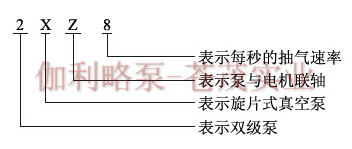

【2XZ型直聯旋片式真空泵】型號意義：

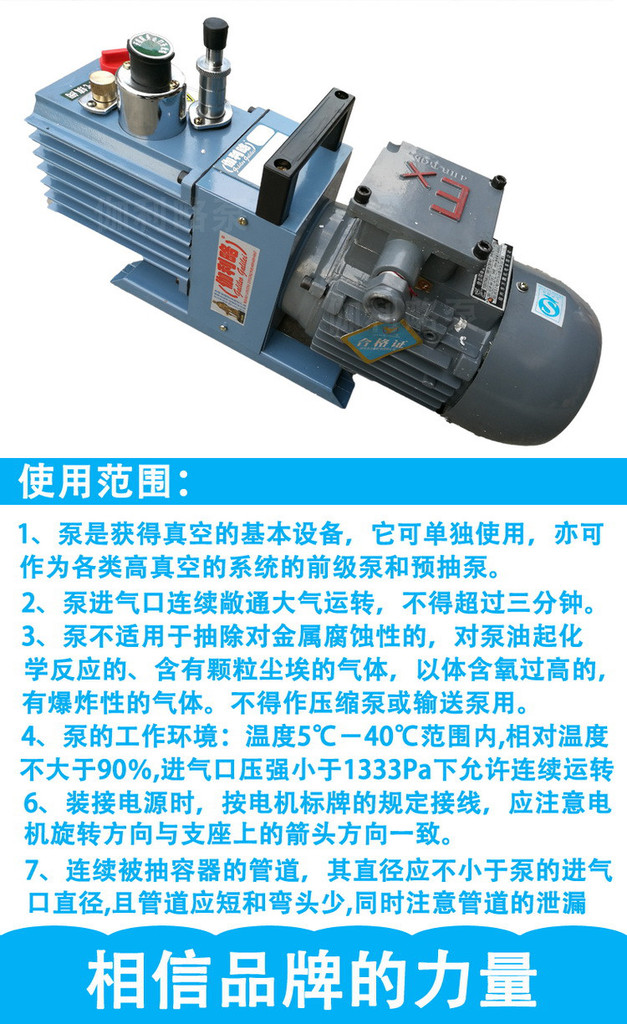

【2XZ型直聯旋片式真空泵】使用范圍：
1、泵是獲得真空的基本設備，它可單獨使用，亦可作為各類高真空的系統的前級泵和預抽泵。
2、泵進氣口連續敞通大氣運轉，不得超過三分鐘。
3、泵不適用于抽除對金屬月腐蝕性的，對泵油起化學反應的、含有顆粒塵埃的氣體，以體含氧過高的，有爆炸性的氣體。
4、泵不得作壓縮泵或輸送泵用。
5、泵的工作環境：溫度5℃－40℃范圍內，相對溫度不大于90％，進氣口壓強小于1333Pa的條件下允許長期連續運轉。
6、裝接電源時，按電機標牌的規定接線，應注意電機旋轉方向與支座上的箭頭方向一致。
7、連續被抽容器的管道，其直徑應不小于泵的進氣口直徑，且管道應短和彎頭少，同時注意管道的泄漏。
8、每次起動前著重查看油位，以停泵時注油至油標玻璃直徑的4／5高度為宜。
9、泵油采用清潔的SY1634－701號真空泵油。
10、泵可在通大氣或任何真空度下一次起動。XZ－1單級型泵如果起動困難，可撥掉進氣管塞帽起動，隨后投入運轉。

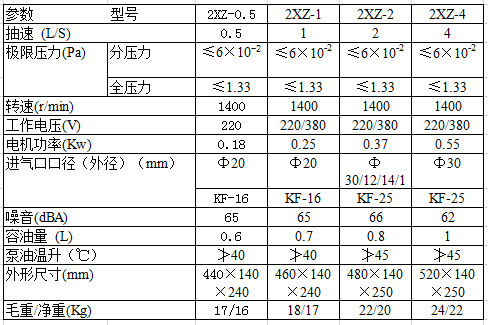

【2XZ型直聯旋片式真空泵】性能參數：
標準型參數

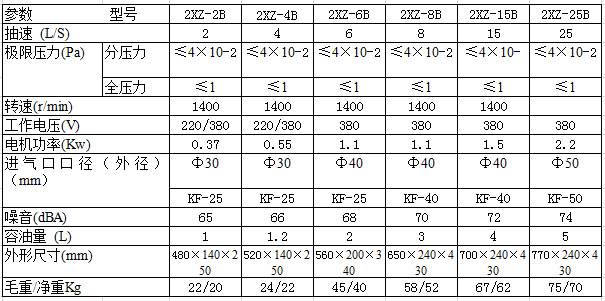

改進型參數
防爆型參數

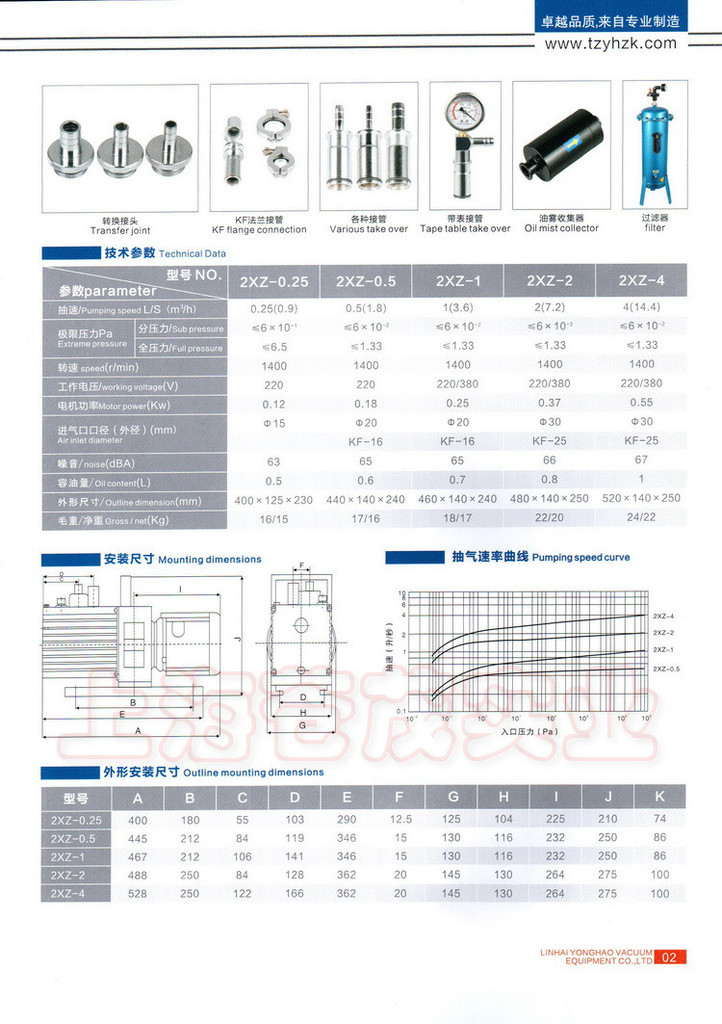

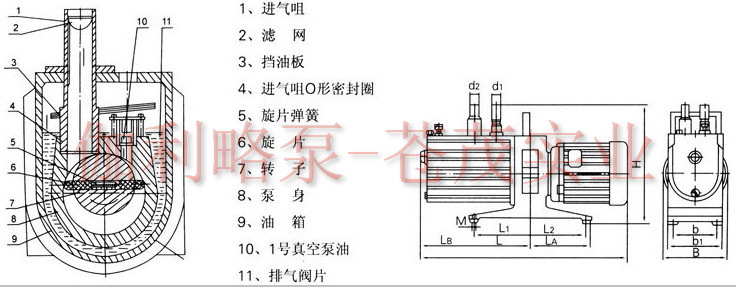

【2XZ型直聯旋片式真空泵】結構圖及安裝尺寸：
| | ||||||||||||
| 外型 | L | L1 | L2 | L3 | L4 | B | b | b1 | d1 | d2 | M | H |
| XZ-0.1 | 220 | 40 | 45 | 96 | 55 | 85 | 65 | 85 | 8 | 7 |
| 138 |
| 2XZ-0.25 | 400 | 80 | 110 | 175 | 125 | 125 | 74 | 104 | 10 | 23 | M6 | 224 |
| 2XZ-0.5 | 445 | 95 | 125 | 215 | 140 | 125 | 86 | 116 | 13 | 23 | M6 | 256 |
| 2XZ-1 | 445 | 95 | 125 | 215 | 140 | 125 | 86 | 116 | 13 | 23 | M6 | 256 |
| 2XZ-2 | 478 | 135 | 135 | 223 | 150 | 148 | 96 | 126 | 19 | 23 | M6 | 277 |
| 2XZ-4 | 518 | 135 | 135 | 263 | 150 | 148 | 96 | 126 | 19 | 23 | M6 | 277 |
| 2XZ-8 | 575 | 110 | 110 | 450 | 125 | 185 | 150 | 185 | 32 | 23 | φ9 | 315 |
| 2XZ-15 | 575 | 110 | 110 | 450 | 125 | 185 | 150 | 185 | 32 | 23 | φ9 | 315 |
【2XZ型直聯旋片式真空泵】安裝：
??1、直聯旋片式真空泵使用時，應水平放置于干燥、通風和清潔的場所，與周邊距離大于2cm，前后端不少于5cm的空間距離，配套安裝于設備上時，應保證風葉罩殼端的正常進風；
??2、直聯旋片式真空泵在配套機器上的安裝；拆除底板下的橡膠機腳，用ST4.2自攻螺釘連接，如有特殊的安裝要求，請與本廠聯系；
??3、直聯旋片式真空泵進氣口可根據進氣口的螺紋要求連接，也可用皮管插入；
??4、若直聯旋片式真空泵所排出的氣體對人體健康或工作環境有影響，可在排氣口上接上管道引出工作場所或作環保處理；
??5、如有特殊需要，可在直聯旋片式真空泵的進氣嘴安裝電磁閥；
??6、若抽除的氣體含有大量水蒸氣、溫度過高及含有塵埃等，應在直聯旋片式真空泵進氣口管道上加冷卻器、過濾器等相應的裝置，以免影響泵的正常使用。
【2XZ型直聯旋片式真空泵】使用說明：
??1．直聯旋片真空泵查看油位，以停泵時注油至油標中心為宜。過低對排氣閥不能起油封作用，影響真空度。過高，可能會引起通大氣起動時噴油。運轉時，油位有所升高，屬正?，F(xiàn)象。直聯真空泵油采用規定牌號的清潔真空泵油，從加油孔加入。加油畢后，應旋一上螺塞。油宜經過濾，以免雜物進入，堵塞油孔。
??2．直聯旋片真空泵可在通大氣或任何真空度下一次起動。泵口如裝接電磁閥，應與泵同時動作。
??3．環境溫度過高時，油的溫度升高，粘度下降，飽和蒸汽壓會增大，會引起極限真空有所下降，特別是用熱偶計測得的全壓強。如加強通風散熱，或改善直聯旋片真空泵油性能，極限真空可得到改善。
??4．檢查直聯旋片真空泵的極限真空以壓縮式真空計為準，如計經充分預抽校驗，泵溫達到穩定，直聯旋片真空泵口與計直接接通，運轉30分鐘內，將達到極限真空?？倝簭娪嫓y得之值與泵油和真空計、規管誤差有關，有時誤差甚至可很大，只能作參考。
??5．直聯旋片真空泵如相對濕度較高，或被抽氣體含較多可凝性蒸汽，接通被抽容器后，宜打開氣鎮閥，運轉20～40分鐘后關閉氣鎮閥。停直聯旋片真空泵前，可開氣鎮閥空載運動30分鐘，以延長泵油壽命。
??6．直聯真空泵用油選擇：泵油的粘度影響起動功率和泵的極限真空，粘度高時對真空度有利，起動功率則大一些。油在直聯真空泵溫下的飽和蒸汽壓則會影響泵的極限總壓強，越低越好。高速真空泵油和3#擴散泵油的粘度較1號真空泵油大，飽和蒸汽壓較1號真空泵油低，但3#擴散泵油價格較高。具體選什么油，可根據上述介紹結合具體使用要求來選擇。
??(1)一般情況下，凡希望總壓強在6X10-2帕以上的應用上海產的高速真空泵油。4升/秒以下小泵也可用1號真空油泵代，8升/秒以上直聯泵可用3#擴散泵油代。
??(2)如果直聯旋片真空泵對真空度要求不高，且油的污染更換頻繁，直聯真空泵油供應困難，可采用50號機械油代替。
??(3)如果直聯旋片真空泵環境溫度低，起動困難，極限真空要求不高，可采用粘度較上略低的真空泵油或機械油。
【2XZ型直聯旋片式真空泵】故障原因及排除方法：
1、直聯旋片真空泵的極限真空不高及其消除
（1）直聯真空泵的油位太低，有較大排氣聲，可加入清潔的直聯真空泵油。
（2）直聯真空泵的油為可凝性蒸汽所污染，可開氣鎮凈化或更換新油。
（3）直聯真空泵的口外接管道、容器、測試儀表管道、接頭等漏氣。大漏時，有大排氣聲，排氣口有氣排出，應找出漏氣部位，進行消除。
（4）直聯真空泵的進氣咀或氣鎮閥橡膠密封圖裝配不當，損壞或老化，應調整或更換。
（5）直聯真空泵的進油咀油孔堵塞，可撥出進油咀，疏通油孔。
（6）直聯真空泵的真空系統嚴重污染，包括容器、管道等，應予清洗。
（7）直聯真空泵的旋片彈簧折斷，應予調換。
（8）直聯真空泵的旋片、泵身或泵蓋磨損，間隙過大，應進行檢查，修整或調換。
（9）直聯真空泵的溫過高，應改善通風和冷卻。如所抽氣體溫度太高，應予先冷卻后再進入泵內。
2、直聯旋片真空泵的噴油
（1）直聯真空泵的油位過高，可入出多余油量。
（2）直聯真空泵的減霧器中有泵油或雜物，應清除。
3、直聯旋片真空泵的漏油
（1）直聯真空泵的放油螺塞，油箱墊片或裝配不當，螺釘擰緊；
（2）直聯真空泵的油標未擰緊，有機玻璃過熱變形；
（3）直聯真空泵的泵身部件與支座的連接摯墊片未墊好；油封裝配不當或磨損；應予調整或更換。
4、直聯旋片真空泵的噪 音
（1）直聯真空泵旋片彈簧折斷，可調換彈簧。
（2）直聯真空泵的有毛刺、臟物或變形，運轉發生障礙，應檢查修磨清洗。
（3）直聯真空泵的軸承磨損，零件磨損。應修整或更換。
（4）直聯真空泵的電機出毛病，應進行檢查。
5、直聯旋片真空泵的返油
（1）直聯真空泵的止回閥未關好，停泵后，油位很快下降，可再開再停，觀察變化或拆開檢查。
（2）直聯真空泵的兩泵蓋內油封裝配不當或磨損，可進行調換。
（3）直聯真空泵的泵蓋或泵身平面不平整，可進行修整。
（4）直聯真空泵的排氣閥片損壞 ，應進行調換。
注：檢查直聯旋片真空泵的的極限真空，以壓縮式真空計為準。
【2XZ型直聯旋片式真空泵】維修與保養：
??1、保持2XZ真空泵的清潔，防止雜物進入泵內；
??2、保持油位、嚴禁無油運行；
??3、注意觀察油的清潔，若泵油變臟、混濁、進入水份或其它揮發性物質而影響極限真空時，應及時更換泵油。更換新油時，先開2XZ真空泵運轉30分鐘，使油變稀，停泵，從放油孔放油，然后敞開進氣口運轉1-2分鐘，此間可從進氣口加入少量清潔的2XZ真空泵油，以便更換泵腔內的存油。反復幾次，確認泵已清潔后，裝上放油螺塞，再從加油孔注入清潔的泵油至油位線；
??4、2XZ真空泵長時間不使用時，應加蓋好進、排氣帽，放置于干燥的場所，注意防潮、防銹；
??5、若需要折裝檢修，一定要由對修泵有一定經驗的專業人員進行，亦可與本公司取得聯系。

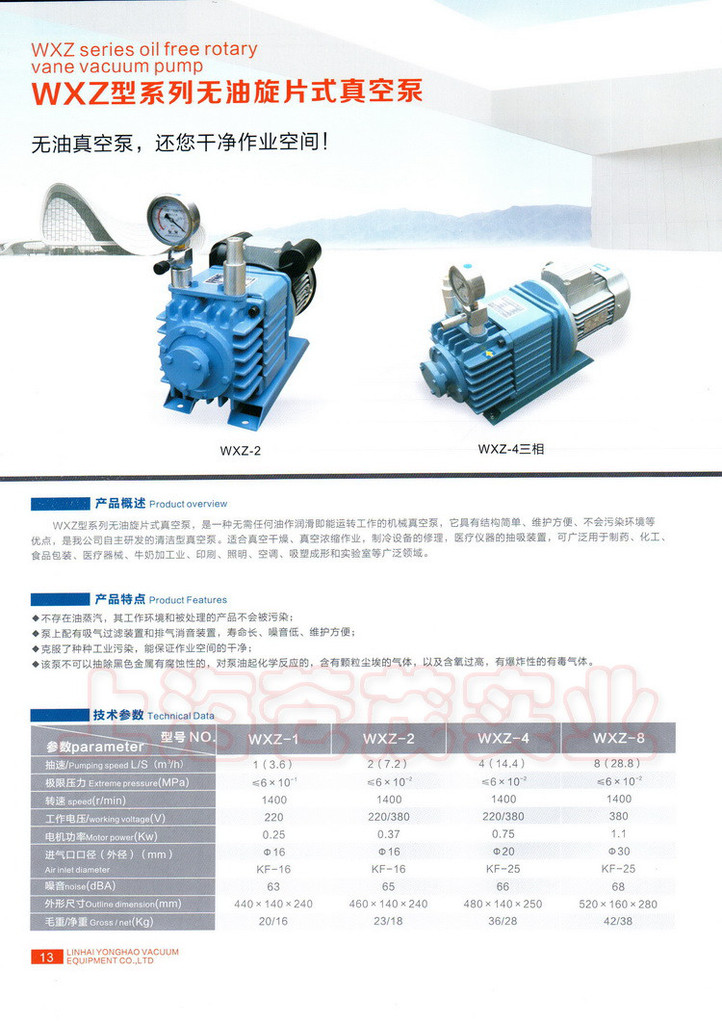

??注：直聯旋片真空泵使用說明書對泵油的有關條款不適用于無油真空泵系列。
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，2XZ型直聯旋片式真空泵性能參數、2XZ型直聯旋片式真空泵使用場合、2XZ型直聯旋片式真空泵材質要求、2XZ型直聯旋片式真空泵結構、2XZ型直聯旋片式真空泵安裝尺寸以及2XZ型直聯旋片式真空泵的價格等詳情，我們一定會盡心盡力為您提供優質的服務。
木箱、泡沫或紙箱包裝，因本泵屬于重物只能發物流（需到物流站自提），其它疑問請聯系我們。
