| 產地 | 上海 |
|---|---|
| 性能 | 耐腐蝕 |
| 用途 | 管道泵 |
| 泵軸位置 | 臥式 |
| 品牌 | galileo/伽利略 |
| 型號 | IHF |
耐腐用機械密封件密封耐酸堿氟塑料襯氟泵立式
1、質量可靠，使用壽命長 2、運行穩定，少去操心 3、服務周到，維護及時

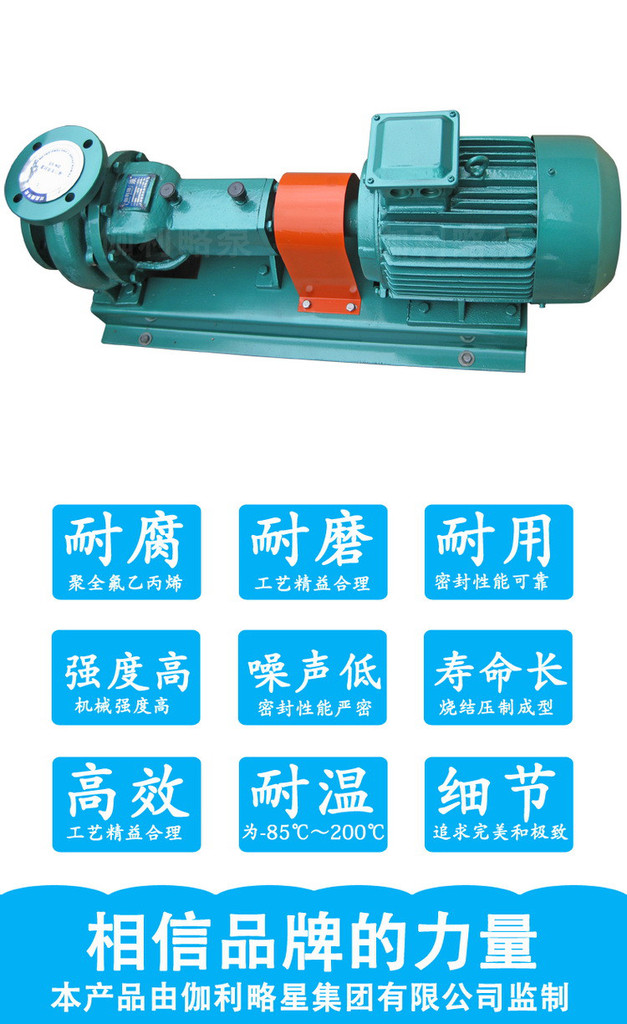

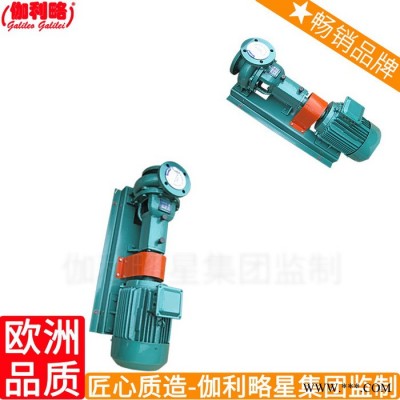

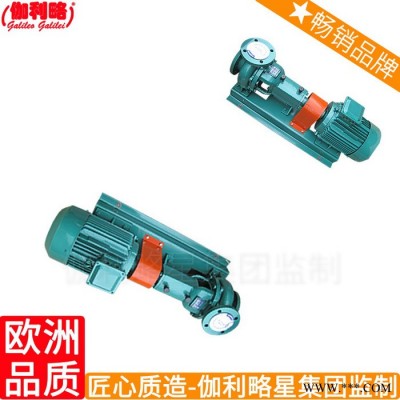

【IHF型襯氟塑料離心泵】產品簡介：
lHF型氟塑料增強合金化工離心泵系上海伽利略Galileo泵業有限公司技術人員按IH不銹鋼化工泵圖樣泵體、泵蓋接觸液體的部分采用氟塑料增強合金襯里壓制，葉輪、軸套、葉輪螺母等過流部件均采用氟塑料增強合金壓制，其性能、連接安裝尺寸與lH型泵保持不變。
IHF化工泵為單級單吸懸臂式離心泵。其標記、額定性能點和尺寸等效采用IS02858-1975(E)、是取代F型耐腐蝕離心泵的節能，更新?lián)Q代產品。能滿足化工流程中輸送有腐蝕性粘度類似于水的液體。

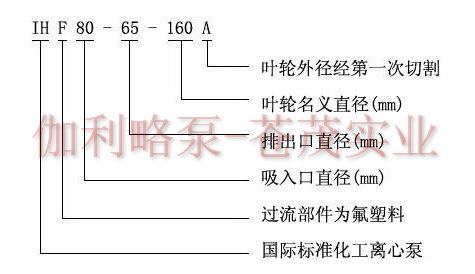

【IHF型襯氟塑料離心泵】型號意義：
【IHF型襯氟塑料離心泵】技術參數：
流量：6.3～400m3/h；
揚程：5～132m；
轉速：2900、1450r/min；
功率：0.55～110KW；
進口直徑：50～200mm；
高工作壓力：1.6Mpa。
【IHF型襯氟塑料離心泵】產品特點：
IHF型襯氟塑料離心泵的泵體采用金屬外殼內襯聚全氟乙丙烯(F46)、葉輪和泵蓋均采用金屬嵌件外包氟塑料整體燒結壓制成型，軸封采用外裝式波紋管機械密封，靜環選用99．9％氧化鋁陶瓷或碳化硅，動環采用四氟填充材料或碳化硅。其特點是該泵結構先進合理，耐腐蝕強，密封性能嚴密可靠，工作穩定，噪聲低，使用壽命長。

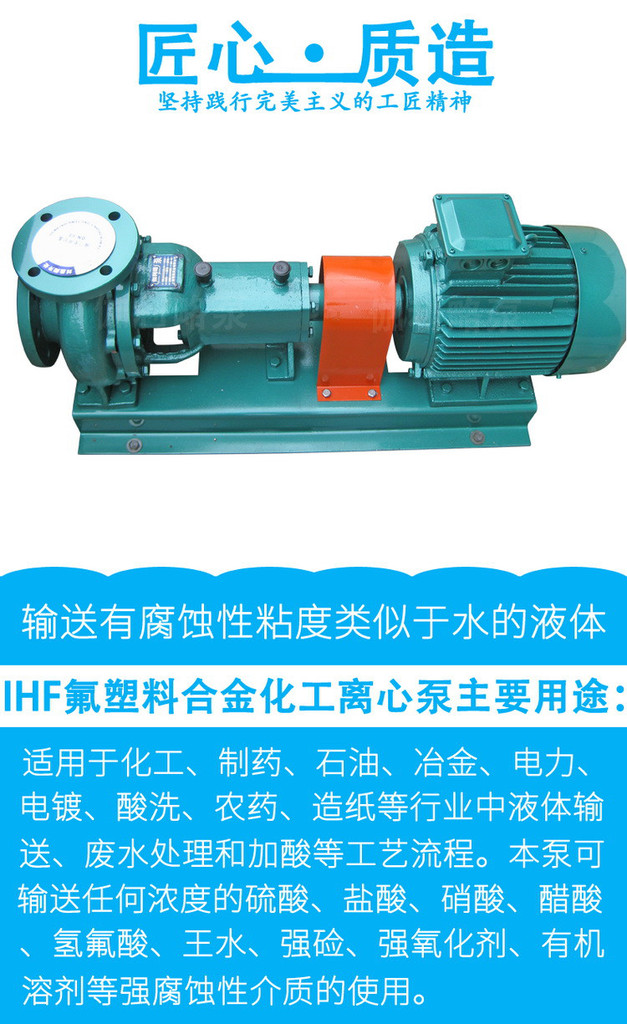

【IHF型襯氟塑料離心泵】產品用途：
IHF型泵為單級單吸式氟塑料合金化工離心泵，是按國標設計并結合非金屬泵的加工工藝設計生產的。該泵具有耐腐、耐磨、耐高溫、不老化、機械強度高、無毒素分解、使用溫度寬，輸送介質溫度為-85C～200。C等優點。該泵廣泛適用于化工、制藥、石油、冶金、電力、電鍍、酸洗、農藥、造紙等行業中液體輸送、廢水處理和加酸等工藝流程。本泵可輸送任何濃度的****、硝酸、醋酸、、王水、強鹼、強氧化劑、有機溶劑等強腐蝕性介質的使用，是目前先進的耐腐蝕裝備之一。

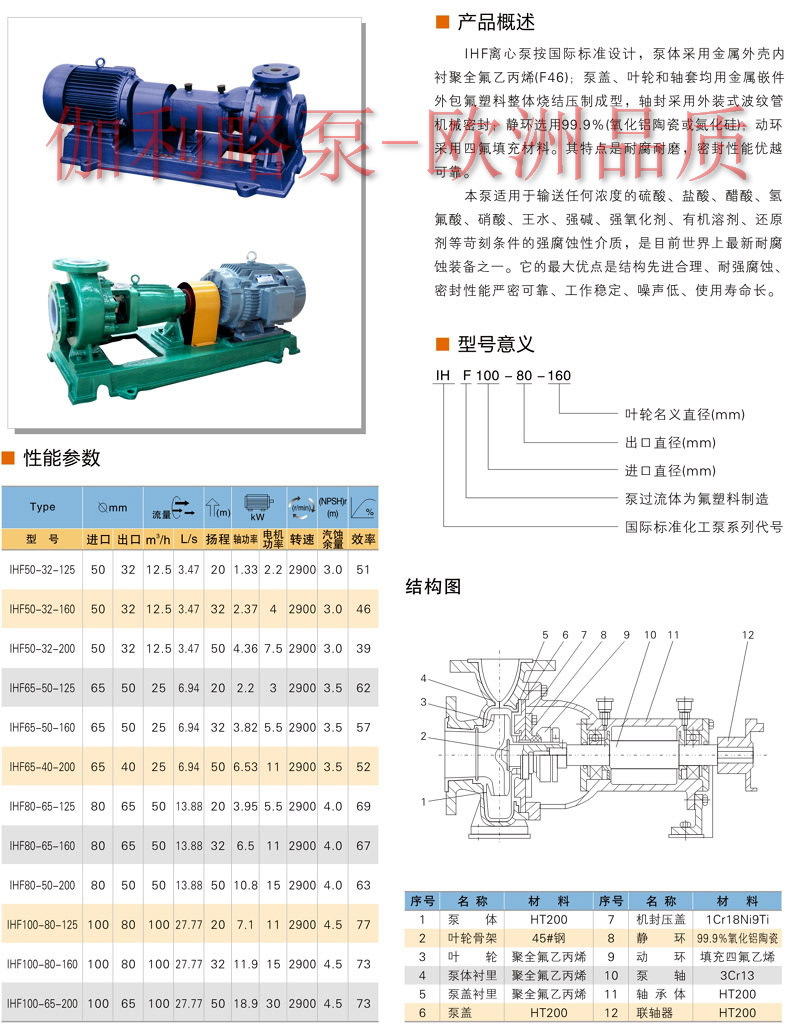

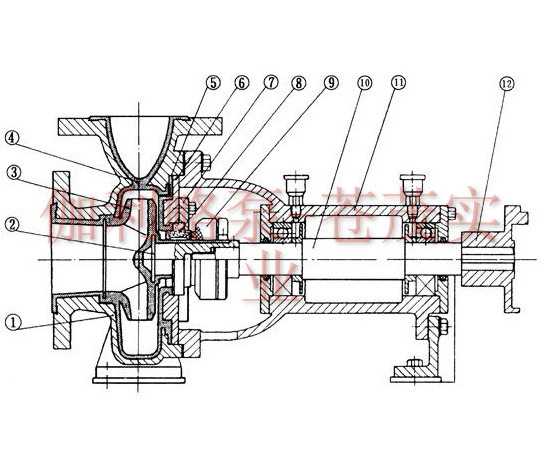

【IHF型襯氟塑料離心泵】結構圖：
序號
名稱
材質
1
泵體
HT200
2
葉輪骨架
45#鋼
3
葉輪
聚全氟乙丙烯
4
泵體襯里
聚全氟乙丙烯
5
泵蓋襯里
聚全氟乙丙烯
6
泵蓋
HT200
7
機封壓蓋
1Crl8Ni9Ti
8
靜環
99.9％氧化鋁陶瓷
9
動環
填充四氟乙烯
10
泵軸
3Crl3
11
軸承體
HT200
12
聯軸器
HT200
【IHF型襯氟塑料離心泵】性能參數：

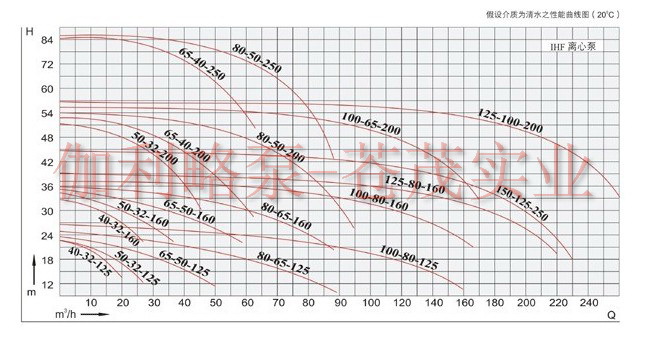

【IHF型襯氟塑料離心泵】性能曲線圖：

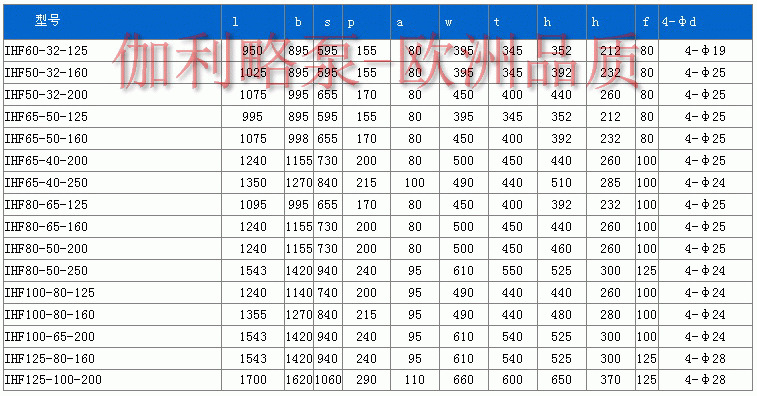

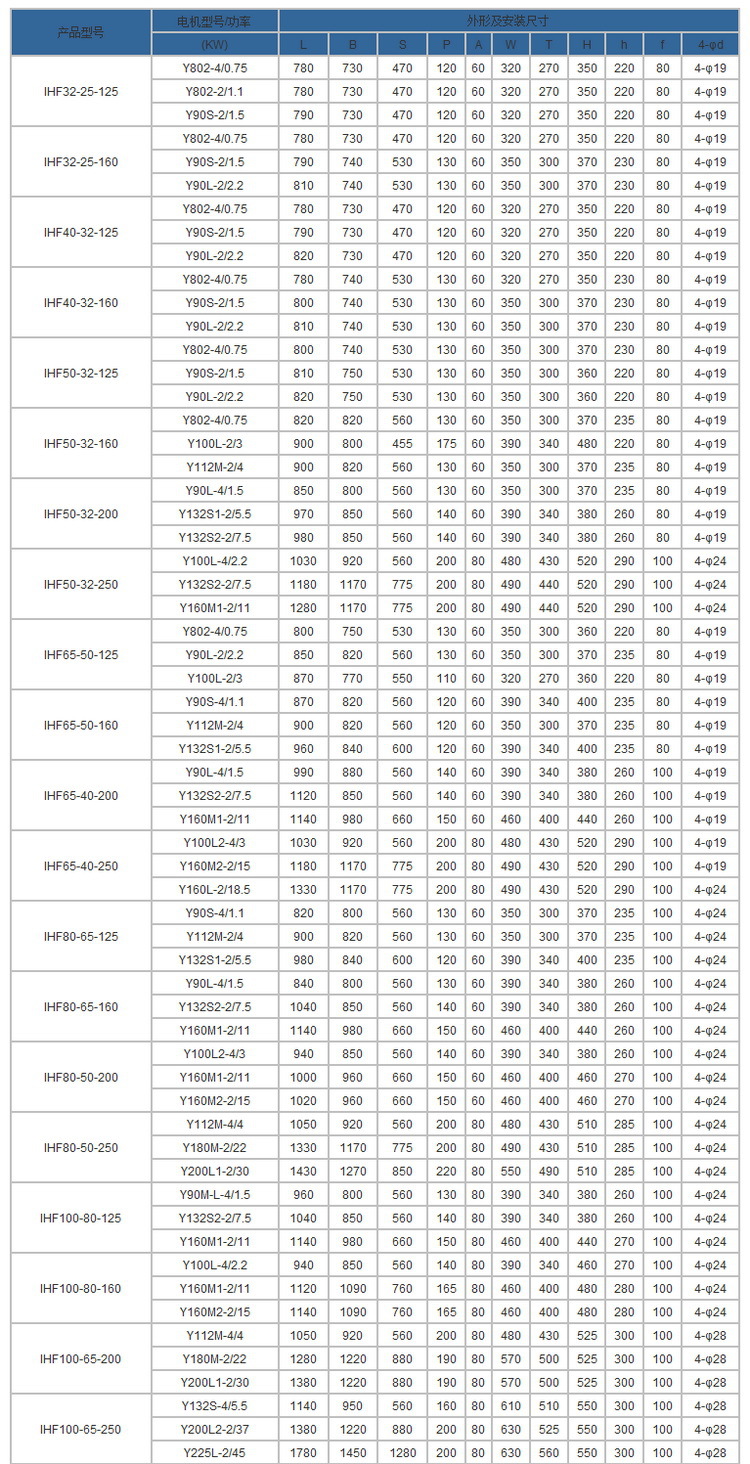

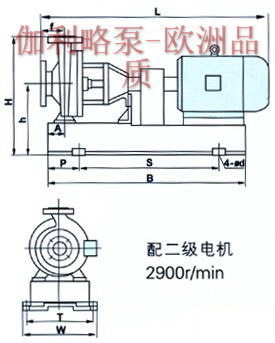

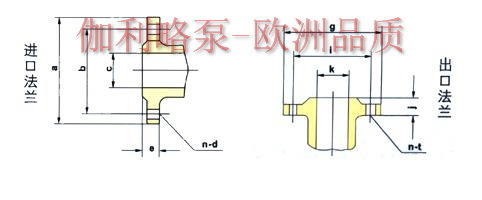

【IHF型襯氟塑料離心泵】安裝尺寸：
（安裝圖僅供參考，如需確切尺寸請來電索取CAD圖）

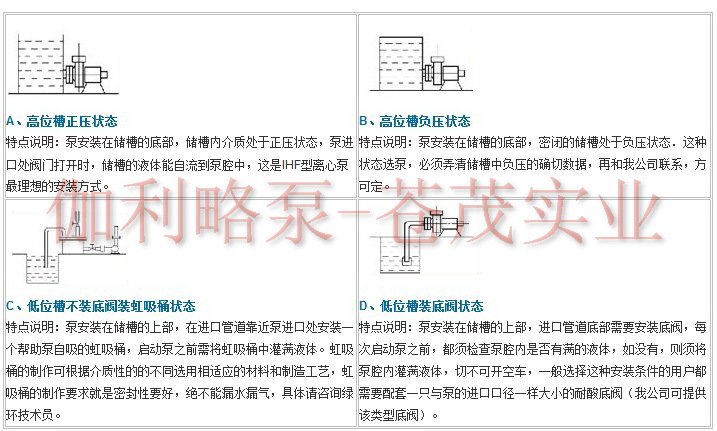

【IHF型襯氟塑料離心泵】安裝示意圖：
【IHF型襯氟塑料離心泵】安裝注意事項：
1、泵的安裝是否合理，對泵的正常運行與使用壽命有其重要的影響，故安裝和校正必須仔細進行。
2、對照安裝尺寸預埋好底腳螺栓，做好混凝土基礎工作。
3、待基礎水泥凝固后，將泵安裝基礎上，應用水平儀檢查泵和電機軸的水平情況，如不水平，應用墊鐵調正直至水平，調妥后擰緊底腳螺母，
4、檢查泵的轉動部件是否有卡住擦碰現象,應嚴格檢查泵軸與電機的同軸度,可用薄片調整使其同心,后用手轉動聯軸器,轉動輕松均勻無擦碰現象則為正常。
5、泵的吸入和吐出管路應有各自的支架，不允許管路的重量直接由泵來承受，以免把泵壓壞，
6、泵的安裝位置高于液面(在泵的吸程允許范圍內)時，應在吸入管路端部安裝上底閥，并在排出管路上設置灌液螺孔或閥門，供泵起動前灌液之用；泵的安裝位置低于液面時，應在吸入管路上按裝控制閥門和過濾裝置，以防止雜物吸入泵內，過濾面積應大于管路面積的3-4倍。
7、揚程高的泵在出口流量控制閥門的外端管路上還應安裝逆止閥，以防止突然停機時的水錘破壞。
8、必須保證泵的安裝高度符合泵的汽蝕余量，并考慮管路損失及介質溫度。
【IHF型襯氟塑料離心泵】運行與保養：
泵的起動、運轉與停止
1． 泵起動前應將泵內灌滿加足輸送的液體，嚴禁無液起動。
2． 關閉出口閥門，接通電源后馬上檢查泵的轉向必須按泵的轉向箭頭一致，嚴禁逆向運轉，
3． 泵起動后達到正常轉速時，再逐漸打開出口閥門，并調節到所需要的工況投入運行。在吐出管路上的閥門關閉情況下，泵連續工作的時間不能超過3分鐘。
4． 停機時應先將出口的閥門關閉，然后再切斷電源。
維修與保養
1． 定期檢查泵和電機，更換易損零件。
2． 經常注意對軸承箱加注**鈣基潤滑脂，以保下軸承良好的潤滑狀態。
3． 長期停機不使用時，除將泵內腐蝕性液體放凈外，更應注意各部件及泵內流道的清洗干凈，并切斷電源。
4． 泵嚴禁空載運轉。
5． 介質中如含有固體顆粒時，應在泵入口處須加過濾器。
【IHF型襯氟塑料離心泵】故障原因及排除方法：
故障現象
原因分析
排除方法
泵不出液體
1.電機轉向不對
2.泵體內儲液不足
3.吸入管內有空氣漏入
1.調整轉向
2.重新加足液體
3.排除空氣體
泵不吸液體
1.底閥沒有打開或堵塞
2.吸程太高或吸入管路太長
3.吸入管路有雜物質堵塞
1.校正或更換底閥
2.降低吸程或縮短管路
3.清除堵塞雜物
泵流量不足
1.葉輪損壞
2.吸入或出口部分被堵塞
3.功率不足轉速太低
1.更換葉輪
2.清除堵塞雜物
3.檢查電機提高轉速
泵揚程不足
1.葉輪損壞
2.輸送介質內有空氣
3.轉速不夠
1.更換葉輪
2.重新灌注液體或排除空氣
3.檢查電機提高轉速
噪音或振動
1.泵軸與電機軸不同心
2.底腳螺母松動
3.吸程太高
1.校正泵與電機同軸度
2.擰緊底腳螺母
3.降低安裝高度
軸承溫升過高
1.軸承損壞
2.潤滑脂變質干燥或缺少
1.更換
2.更換、加注潤滑脂
泵泄漏
1.機械密封件損壞
2.連接螺栓有松動現象
1.更換
2.擰緊各部位螺栓
聲明：由于產品一直在更新，本文中所有文字、數據、圖片均只適用于參考，IHF型襯氟塑料離心泵性能參數、IHF型襯氟塑料離心泵使用場合、IHF型襯氟塑料離心泵材質要求、IHF型襯氟塑料離心泵結構、IHF型襯氟塑料離心泵安裝尺寸以及IHF型襯氟塑料離心泵的價格等詳情，我們一定會盡心盡力為您提供**的服務。
